고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | Changzhou, 중국 |
| 브랜드 이름: | Junqi |
| 인증: | CE, RoHs, REACH |
| 모델 번호: | JQ42RBL/42JMG50K |
| 최소 주문 수량: | 5PCS |
|---|---|
| 가격: | USD40-90/PC Negotiable |
| 포장 세부 사항: | CTN |
| 배달 시간: | 4 주 뒤에 지급 (주문 중인 토대)을 얻습니다, |
| 지불 조건: | T / T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 10000개 세트 / 달 |
| 유형: | 유성 기어 박스 브러시리스 DC 모터 | 모델 번호: | JQ42RBL/42JMG50K |
|---|---|---|---|
| 프레임 크기: | 42mm | 권선 유형: | 별 |
| 정격 토크: | 0.5Nm~5N.m | 극의 수: | 8 |
| 위상 수: | 삼 | 정격 전압: | 24VDC |
| 정격 속도: | 7.1~1099rpm | 용법: | BOAT, 자동차, 전기자전거, FAN, 가전제품, 산업용 오토매틱 |
| 모양: | 둥근 | ||
| 하이 라이트: | 24v 기어 감소 모터,42JMG50K,5.0N.m 기어 감소 모터 |
||

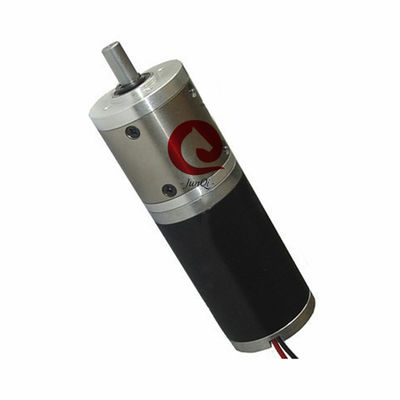

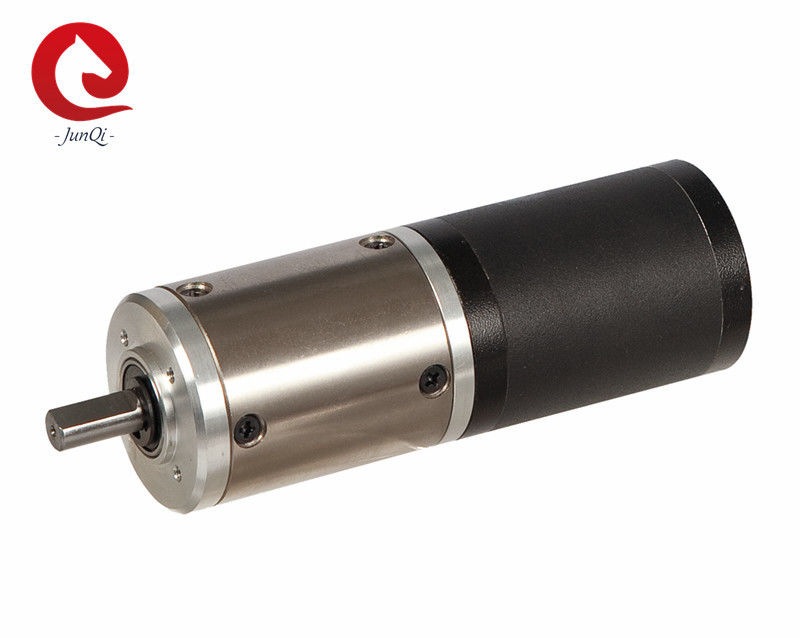

직경 42mm 유성 기어 박스, 정격 Torque0.5N.m~5.0Nm 24VDC 4000RPM JQ42RBL/42JMG50K 감속 모터
특징:
고효율 및 저소음.
내구성과 긴 서비스 수명.
DIY 또는 기계 작업에 적합합니다.
와이어 다이어그램:
| 유형 | 색상 | 기능 |
|
UL1007 AWG26 |
파란색 | Vcc |
| 노란색 | 하아 | |
| 갈색 | Hb | |
| 빨간색 | Hc | |
| 녹색 | 접지 | |
|
UL1007 AWG22 |
빨간색 | U 단계 |
| 갈색 | 5단계 | |
| 검은 색 | 2단계 |
구동 모터 사양:
| 안건 | 단위 | JQ42RBL30-2455 | JQ42RBL60-2454 |
| 극 수 | 8 | 8 | |
| 위상 수 | 삼 | 삼 | |
| 정격 전압 | VDC | 24 | 24 |
| 무부하 속도 | rpm | 5500 | 5400 |
| 정격 속도 | rpm | 4000 | 4200 |
| 정격 토크 | mN.m | 20 | 56 |
| 정격 전력 | 여 | 8.4 | 25 |
| 피크 토크 | mN.m | 60 | 170 |
| 피크 전류 | NS | 1.7 | 4.4 |
| 선간 저항 | 옴@20℃ | 5.9 | 1.6 |
| 선간 인덕턴스 | mH | 5.1 | 1.94 |
**참고: 위표준 모터이며 맞춤형 요청으로 설계 및 제조할 수 있습니다!!
기계적 크기:
브러시리스 DC 기어 모터 기술 데이터:
JQ42RBL30-2445 기어 모터 데이터
| 감소율 | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| 기어 트레인의 수 | 1 | 1 | 2 | 2 | 2 | 삼 | 삼 | 삼 | 삼 | 4 | 4 | 4 | 4 | 4 | |
| 변속기 길이(L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| 무부하 속도 | rpm | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9.7 |
| 정격 속도 | rpm | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| 정격 토크 | Nm | 0.07 | 0.09 | 0.24 | 0.31 | 0.39 | 0.82 | 1.0 | 1.3 | 1.7 | 2.8 | 3.5 | 4.5 | 5 | 5 |
|
최대허용하중 짧은 시간 안에 |
Nm | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
JQ33RBL80-2490 기어 모터 데이터
| 감소율 | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| 기어 트레인의 수 | 1 | 1 | 2 | 2 | 2 | 삼 | 삼 | 삼 | 삼 | 4 | |
| 변속기 길이(L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| 무부하 속도 | rpm | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| 정격 속도 | rpm | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| 정격 토크 | Nm | 0.19 | 0.25 | 0.68 | 0.86 | 1.1 | 2.3 | 2.9 | 3.7 | 4.7 | 5 |
|
최대허용하중 짧은 시간 안에 |
Nm | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
우리는 추가 서비스를 제공할 수 있습니다:
이 모터가 귀하의 요청과 일치하지 않는 경우.언제든지 저희에게 연락해 주십시오. 맞춤형 샤프트/와인딩/마운팅 플랜지/케이블/커넥터를 제작할 수 있습니다. 귀하 및 귀하의 팀과 협력하여 귀하의 애플리케이션의 정확한 요구에 맞는 모터를 설계할 것입니다.모든 엔지니어링 및 지원은 사내에서 수행됩니다.
액세서리 서비스: 브레이크, 커넥터, 인코더
주문을 받아서 만들어진 디자인: 주문을 받아서 만들어진 감기, 주문을 받아서 만들어진 플랜지, 주문을 받아서 만들어진 샤프트....
자주하는 질문:
Q: 주문의 리드 타임은 얼마나 됩니까?
A: 리드 타임: 보증금을 받은 후 4주
Q: 당신의 무역 보증은 무엇입니까?
A: 100% 제품 품질 보호.
100% 제품 적시 선적 보호.
보장된 금액에 대한 100% 지불 보호.
Q: Moq는 무엇입니까?
A: 5PCS.소액 주문을 환영합니다.
Q: 당신은 주문을 받아서 만들어진 제품을 만드나요?
A: 그렇습니다, 우리는 그것을 받아들입니다.
Q: 판매 후 서비스에 관하여?
A: 애프터 서비스 24/7.
Q: 당신의 제품의 품질 수준은 무엇입니까?
A: 우리는 좋은 품질을 생산하고 낮은 품질의 생산을 거부합니다.
NEMA17 BLDC Plaetary 기어박스 모터:
