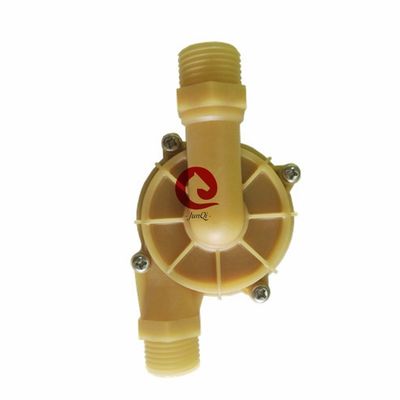

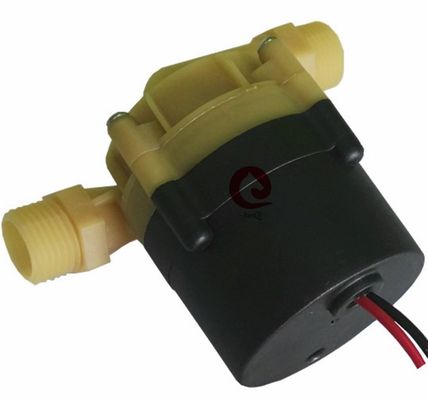

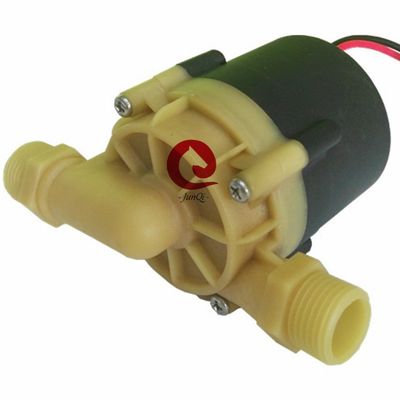

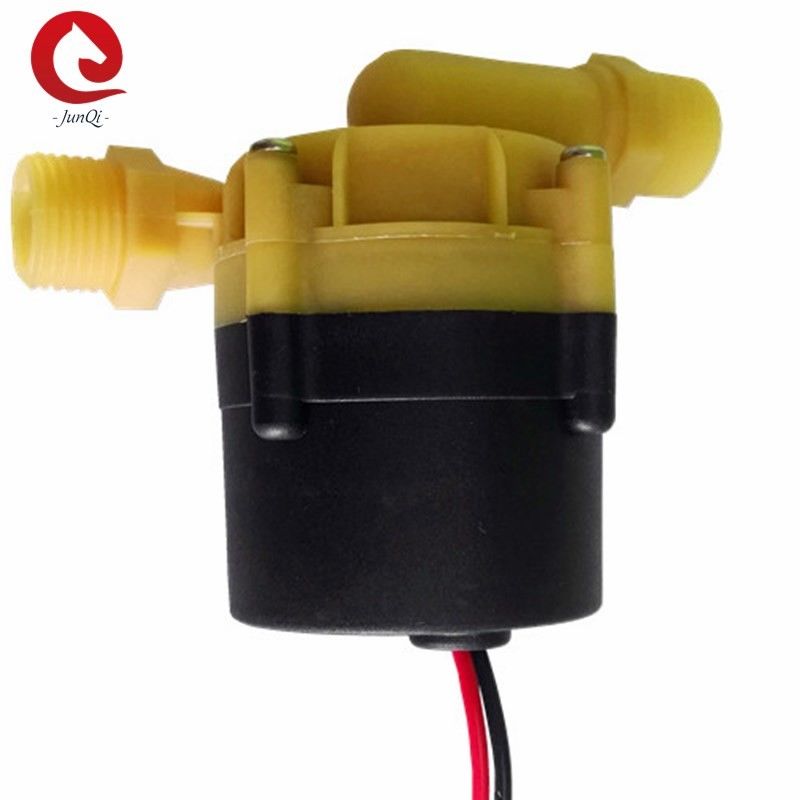

작은 12V/24V 고정 속도 브러쉬리스 DC 모터 물 펌프 레이저 장비 물 냉각 물 펌프

JQ-P6202 전기 온도용 DC 원심 펌프

JQ-P6202 시리즈 산업용 브러쉬리스 DC 물 펌프

부스팅/순환/변화 주파수/저소음/원심펌프/PWM 제어

■ 응용 프로그램

1: 태양열 가열 물 순환
2: 물 정화 장비
3: 식수 기계
4: 자동 물 분배기
5: 물 냉각 장비
6: 엔진 냉각
7: 난방 장비 냉각
8: 냉각탑
9: 관개 경관

■ 특징
◆ 원심 분기 펌프
◆ 자기 힘 전달 (피장 펌프 구조)
◆ 고효율의 브러쉬리스 DC 모터, 낮은 전력 소모, 높은 효율, 긴 사용 수명.
◆ 넓은 범위 의 작동 온도
◆ PWM 신호 속도 조절
◆ 일정한 흐름 조절
◆ 반극성 보호 (선택)
◆ 드라이 러닝 보호 (선택)
◆ 과전압, 과전류 보호
◆ 과부하, 과온 보호

■ 기술 설명 (액과 접촉하는 부분)
펌프 헤드 하우징: PK+GF
임펠러: PPE+GF
방패 구멍: PK+GF
셰프트 수갑: 탄소 樹脂 복합재료/ 세라믹 수갑
축: 세라믹 축/무연강 축
밀봉 반지: EPDM

■ 운전 장치 (모터 포함)
가동 전자기: 플라스틱 자기 폼
나사 및 견과류: SUS 304 스테인리스 스틸
운전 모터: 브러쉬 없는 모터
모터 와이어 프레임: PPA+GF (흑색)
펌프 하우징: PPS+GF ((UV 저항)
브래킷: SUS 304 스테인리스 스틸
브래킷 링: US 304 스테인레스 스틸 + 덤핑 고무 반지
IP65 등급에 기초한 방수 (en60529)
배선: 3 개의 전선 / 방수 연결 장치는 선택적입니다.
노즐 지름:20.5mm (내방 지름:14.5mm)

■ 모델 사양

JQ-P6202-2Pin 24V

■ 설치 지침
JQ-P6202 시리즈 펌프는 전 충전을 필요로 하는 원심 펌프입니다.
펌프는 시스템에서 가장 낮은 위치에 설치되어 펄러가 항상 액체에 잠겨있는지 확인하거나 전원을 켜기 전에 펌프를 미리 채워줍니다.

1: 펌프는 30 초 동안 드라이 런닝을 할 수 있음에도 불구하고 드라이 런닝을해서는 안 됩니다 (30 초 드라이 런닝 후 자동으로 중지됩니다), 드라이 런닝은 소음을 만들 것입니다,또한 셰프와 셰프 수갑에 경직을 증가.

2: 펌프 입구를 연결하는 권장 지름 나선 파이프를 사용 하 여, 당신은 작은 지름 펌프 펌프 펌프 입구를 사용 하는 경우, 펌프에 부정적인 압력 때문에,외부 공기는 파이프 라인을 통해 펌프에 더 쉽게 입력, 그것은 펌프 성능 저하를 만들 것입니다, 또한 공기 거품 펌프에 손상을 줄 것입니다.

3: 펌프 입구 방향에서 보았을 때, 펄러는 시계 방향으로 회전합니다 (출구 포트에 있는 화살표를 참조하십시오).

4: 펌프는 수직 또는 수평으로 장착 할 수 있습니다 (그림 1 참조) 수직으로 장착되면 출구 포트는 위로 있어야합니다.

5: 건조 흐름을 피하기 위해 (공기가 휠러에 갇혀) 물 펌프 출구 포트는 수직 또는 휠러 상단에 있어야합니다. (그림 1 참조)

6: 연결 된 파이프는 수직으로 장착되어야합니다 (또는 20cm에 팔꿈치가 없어야합니다) 공기가 쉽게 배출되도록 하기 위해, 출구 파이프는 90도 이하로 사용되지 않아야합니다. 팔꿈치 (그림 2 참조).

7: 바다 물이나 다른 무거운 오염 물질을 액체 매개체로 사용할 수 없습니다.

그림 1 그림 2 그림 3

■ 온도 매개 변수
중간 액체 온도: -25°C ~ +105°C (-13°F ~ + 221°F)
작업 환경 온도: -10°C ~ +100°C (14°F ~ +212°F)
저장 온도: -40°C ~ +70°C (-40°F ~ +158°F)
(최고 100 °C, 그러나 그것은 서비스 수명을 단축 할 것입니다)

■ 시스템 압력
-0. 2 ~ 2.5 바 (100 °C (212 °F)
사용 기간은 평판 전압과 36°C (86°F) 주변 온도를 기준으로 20000시간 이상입니다.

■ 전압 범위
24V 가량 물 펌프, 작동 범위 18V ~ 30V
비록 모터는 광범위한 전압과 온도에서 사용할 수 있지만 과도한 또는 너무 낮은 전압과 온도는 모터의 사용 수명에 영향을 줄 것입니다.펌프는 온도 방사선에 노출 될 수 없습니다..

중형 액체: 순수, 액체 혼합물 (글리콜 함량이 60% 이하의 물)

■ 전기 매개 변수
스펙트럼
제1호
1 등급 전압 24V
2 작동 전압 18V-30V
3 등급 전력 5-55W
3 흐름 범위 0-22L/분
4 승강장 범위 0-11M
5 소음 ≤45dB
6 사용 기간 20000H
7 작동 모드 연속 작업
8 입구 지름 20.5mm (내장 지름:14.5mm)
9 출구 지름 20.5mm (내심 지름:14.5mm)

■ 배선 기술
케이블의 표준 길이는: 40cm (waya를 끌지 마십시오)

블랙: DC-

빨간색: DC+

■ PWM 설명

속도 조절의 세 가지 방법

1: 0-5V 아날로그 전압
2: PWM 작업주기 비율 0%-100% (하의 도표)
3: 입력 PWM 주파수 (1K-10K Hz)

모든 데이터는 고객에 맞게 사용자 정의됩니다

■대화 서비스:
1: 펌프 부품은 고객의 특정 요구 사항에 따라 사용자 정의
2:펌프의 성능 매개 변수 고객 요구 사항에 따라 사용자 정의
3:선택용 펌프 액세서리 고객 요구 사항에 따라 사용자 정의
4:특별 회로 프로그램 고객 요구 사항에 따라 사용자 정의
5:외부 하우스는 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다

■ 물 펌프 구조

■ 물 펌프 전체 크기
