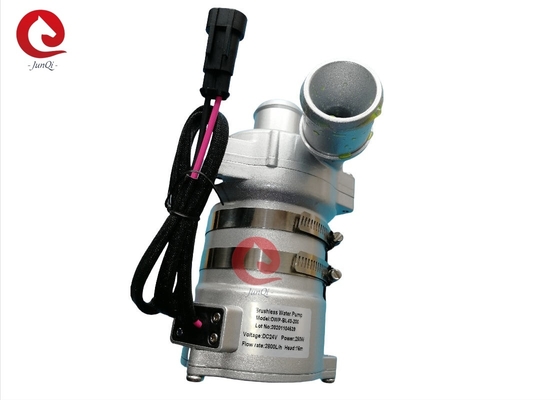

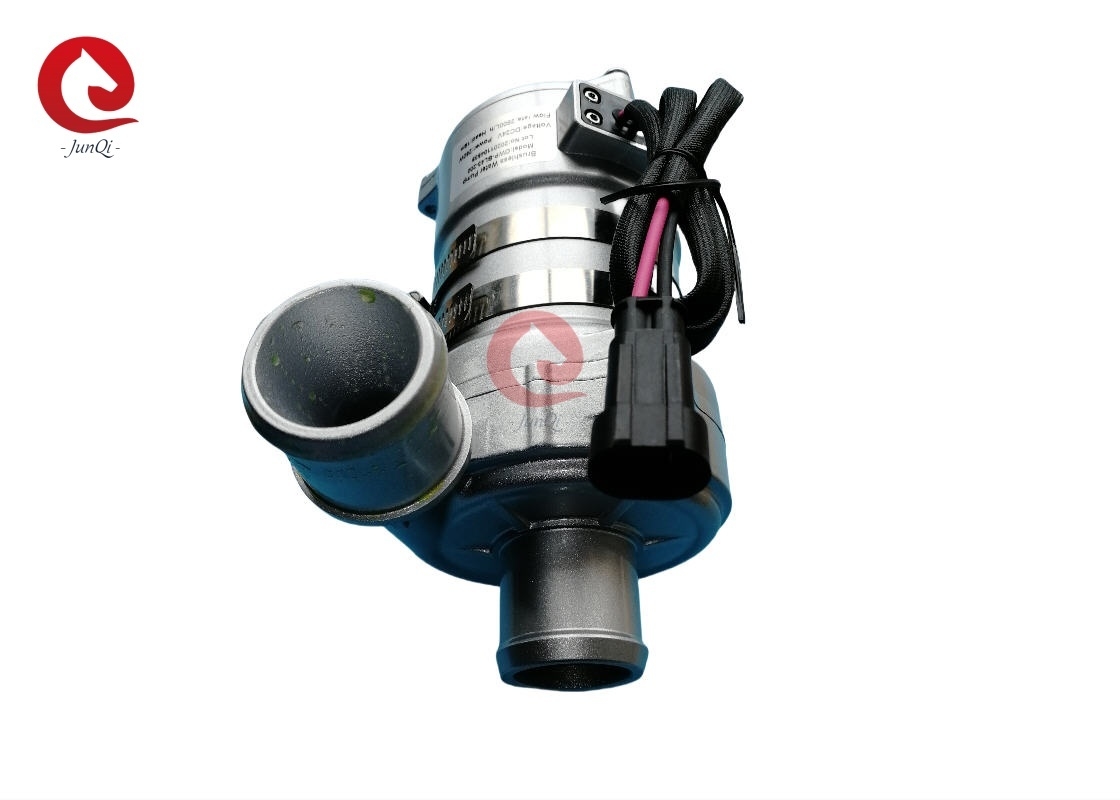

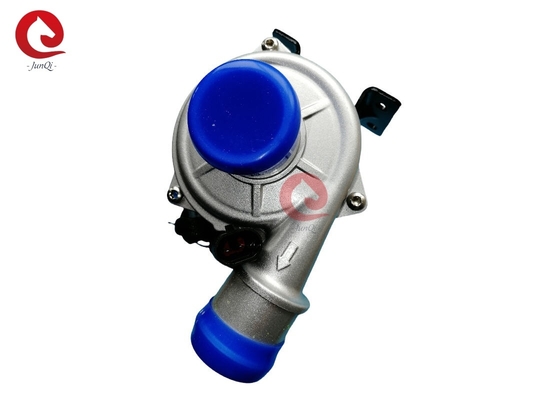

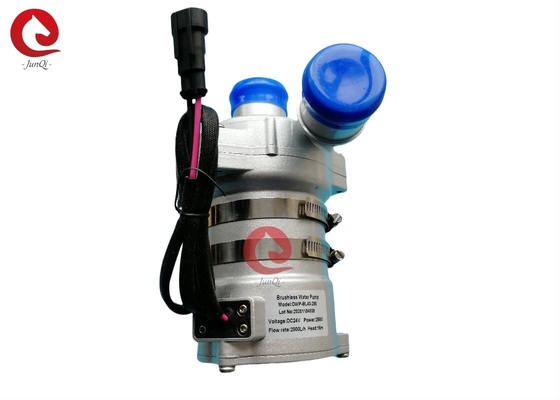

24VDC Junqi JP-BL43-200 브러시리스 DC 자동차 워터 펌프 2800LPH 유량, 엔진 냉각용

24VDC Junqi JP-BL43-200 브러시리스 DC 자동차 워터 펌프 (엔진 냉각용)

■ 적용 분야
하이브리드 버스, 하이브리드 승용차, 전기 자동차, 기차, 선박 및 기타 난방 및 냉각 순환 시스템에 널리 사용됩니다.

■ 특징
◆ 원심 펌프
◆ 자기력 전달
◆ 고효율 브러시리스 DC 모터, 저전력 소비, 고효율, 긴 수명.
◆ 넓은 작동 온도 범위
◆ PWM 신호 속도 제어
◆ 진단 신호 출력
◆ 정유량 제어 기능
◆ 역 극성 보호
◆ 건조 운전 보호
◆ 과전압, 과전류 보호
◆ 과부하, 과온도 보호

■ 기술 설명 (액체와 접촉하는 관련 부품)
펌프 헤드 하우징: 다이캐스팅 알루미늄 합금
임펠러: PPS+GF
실드 캐비티: PPS+GF
샤프트 슬리브: 카보런덤 복합 재료
샤프트: 스테인리스 스틸(3CR14) 샤프트
자석 하우징: PPS 플라스틱 캡슐화
씰 링: EPDM
EMC: 등급 3
소음: ≤61dB

■ 구동 장치 (모터 포함)
구동 로터: PPS 플라스틱 캡슐화 자석
나사 및 너트: SUS 304 스테인리스 스틸
구동 모터: 브러시리스 DC 모터
모터 와이어 프레임: PPA GF
펌프 하우징: 샌드블라스팅 및 양극 산화 처리 + PE 분말 코팅 처리된 다이캐스팅 알루미늄 케이스

브래킷: 강철
브래킷 후프: US 304 스테인리스 스틸
IP68 등급(en60529) 기반 방수
커넥터 모델: AMP282106-1 (해당 플러그 AMP282088-1)
노즐 직경: 38mm (1.5인치)



■ 장착 지침
JP-BL43-200 시리즈 펌프는 사전 채움이 필요한 원심 펌프입니다.
임펠러가 항상 액체에 잠기도록 시스템의 가장 낮은 위치에 펌프를 설치하거나 전원을 켜기 전에 펌프를 미리 채우십시오.

1: 펌프는 15분 동안 건조 운전이 가능하지만 (15분 건조 운전 후 자동 정지), 건조 운전은 소음을 발생시키고 샤프트와 샤프트 슬리브의 마모를 증가시킵니다.

2: 펌프 입구에 권장 직경의 파이프를 사용하십시오. 더 작은 직경의 호스를 사용하면 펌프 내부의 부압으로 인해 외부 공기가 파이프라인을 통해 펌프에 더 쉽게 들어가 펌프 성능이 저하되고 기포가 펌프에 손상을 줄 수 있습니다.

3: 펌프 입구 방향에서 보면 임펠러가 시계 방향으로 회전합니다(출구 포트의 화살표 참조).

4: 펌프는 수직 또는 수평으로 설치할 수 있습니다(그림 1 참조). 수직으로 설치할 경우 출구 포트가 위를 향해야 합니다.

5: 건조 운전(임펠러에 공기가 갇힘)을 방지하기 위해 워터 펌프 출구 포트는 수직 또는 임펠러 상단에 있어야 합니다. (그림 1 참조)

6: 연결된 파이프는 공기가 쉽게 배출되도록 수직으로 설치해야 합니다(또는 20cm 이내에 엘보가 없어야 함). 출구 파이프는 90도 미만의 엘보를 사용해서는 안 됩니다(그림 2 참조).

7: 해수 또는 기타 심한 오염 물질이 포함된 큰 입자 불순물 액체를 액체 매체로 사용할 수 없습니다.




■ 온도 매개변수
매체 액체 온도: -40℃ ~ +85℃ (-40°F ~ +185°F)
작동 주변 온도: -40℃ ~ +120℃ (-40°F ~ +248°F)
보관 온도: -40℃ ~ +70℃ (-40°F ~ +158°F)
(최대 100℃, 하지만 수명이 단축됩니다)
■ 시스템 압력
-0.2 ~ 2.5 bar (100℃ (212°F).
정격 전압 및 36℃(86°F) 주변 온도에서 수명은 20,000시간 이상입니다.
■ 전압 범위
정격 24V 워터 펌프, 작동 가능 범위 18V - 32V
모터는 넓은 범위의 전압 및 온도에서 사용할 수 있지만 과도하거나 너무 낮은 전압 및 온도는 모터의 수명에 영향을 미치며 펌프는 열 복사 환경에 노출될 수 없습니다.

매체 액체: 액체 혼합물 (60% 미만의 글리콜을 포함한 물)


■ 전기적 매개변수

커넥터 모델 및 해당 전기적 특성 (그림 3 참조):

■ 주의 사항
1. 작동 주변 온도: -40℃--120℃, 설치 중에는 삼원 촉매, 가스 배출 파이프 시스템 및 엔진에 가까이 가지 않도록 하고 작동 환경 온도를 보장해야 합니다.
2. 워터 펌프의 설치 위치는 펌프의 수명을 연장하기 위해 가능한 한 낮은 수위에 가깝게 해야 합니다.
4. 먼지가 많은 환경에서 펌프를 사용하지 마십시오. 먼지는 수명을 단축시키는 데 해롭습니다.
5. 물의 순도에 주의하고, 펌프의 수명을 단축시키기 위해 막힘 및 임펠러 막힘을 방지하십시오.

■ 성능 매개변수



■ 외부 치수
