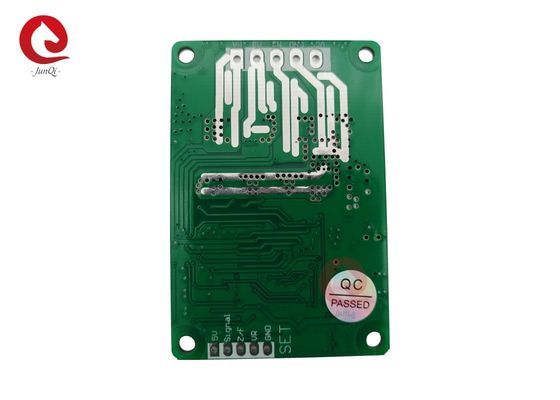

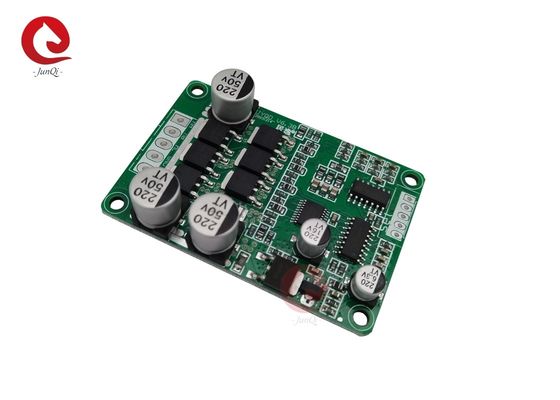

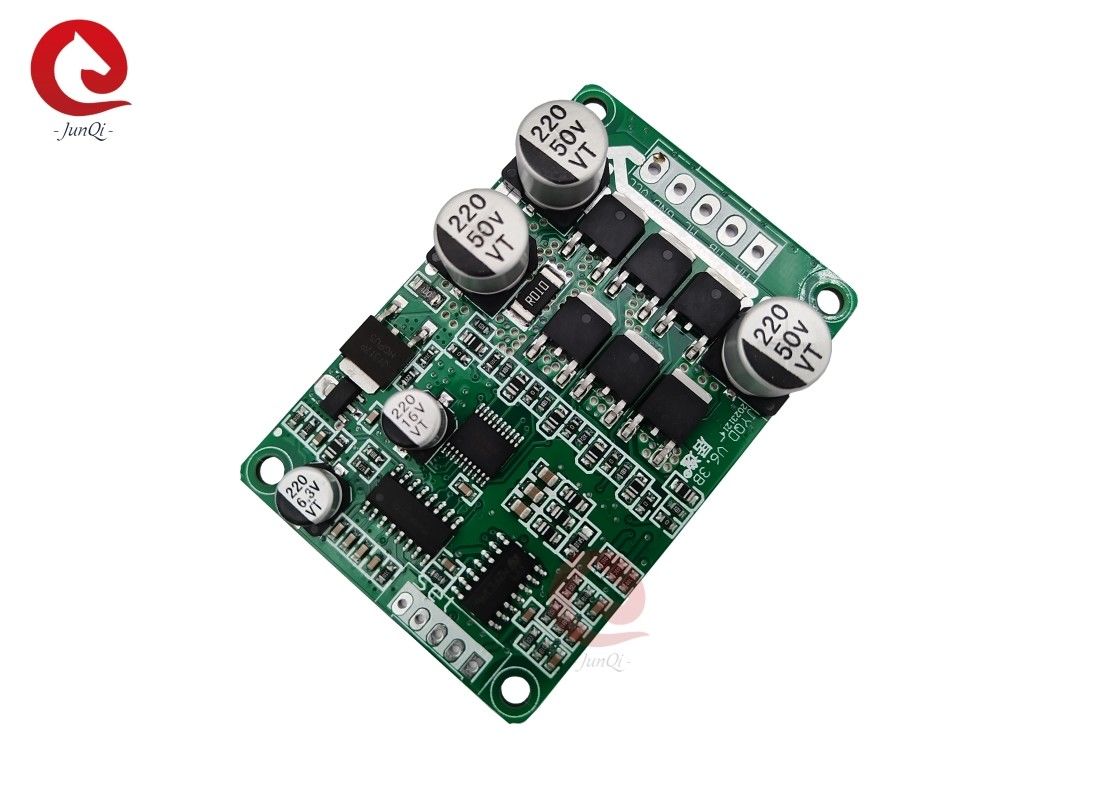

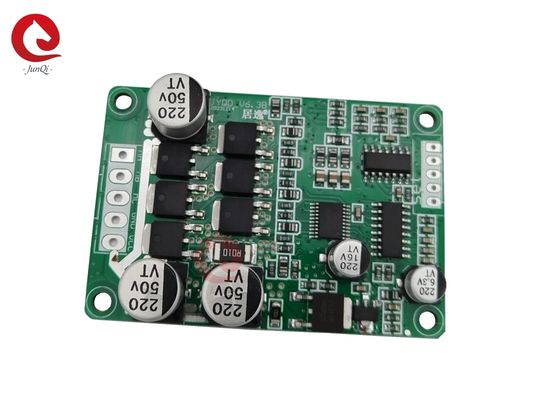

DC7-48V 브러시리스 모터 드라이브 보드 JYQD_V6.3B 3단계 센서 없는 BLDC 모터

DC7-48V 브러시리스 모터 드라이브 보드 JYQD_V6.3B 3단계 센서 없는 BLDC 모터

설명:

배선 다이어그램 및 포트 설명:

1- 컨트롤 포트

GND ∙ 운전자 보드 내부 제어용

VR 속도 제어 포트. 아날로그 전압 속도 조절 0V-5V 속도 조절, 선형 속도 조절 낮은에서 높은. PWM 속도 조절은 드라이버 보드와 연결되어야합니다.

Z/F 회전 방향 제어 포트. 5V를 연결하거나 한 방향으로 연결하지 않고 다른 방향으로 GND를 연결하십시오.

시그널 ∙ 모터 속도 펄스 신호 출구, 5V 펄스 신호

5V 운전자 보드 내부 출력 전압, 외부 전력 측정기 또는 속도 조절 및 역동 작동 스위치

2전원 포트

P+/VCC ∙ DC +

P-/GND DC -

MC: 모터 단계 C

MB ∙ 모터 단계 B

MA 모터 단계 A

3. 모터 단계 와이어 및 홀 와이어가 너무 길지 않도록 주의하십시오. 그것은 신호 간섭을 일으킬 것입니다.

4제어 포트 거리: 2.54mm, 전원 포트 거리:30.96mm

5드라이버 MOSFET와 히트 싱크 또는 설치 판 사이의 단열에주의를 기울여

사용 설명서:

1모터의 전압 및 전력 매개 변수가 지정된 드라이버 보드의 범위를 초과하지 않는지 확인합니다.

2이 드라이버 보드는 3단계 브러시리스 센서리스 모터에 사용되지만 모든 3단계 브러시리스 센서리스 모터에 직접 적합하지 않습니다.역행, 모터 노로드 작업 전류가 너무 커, 속도는 안정적이지 않으며 효율이 낮고 부하로 시작 할 수 없습니다.) 고객은 최고의 운전 효과를 얻기 위해 실제 상황에 따라 드라이버 보드의 저항과 용량을 조정할 수 있습니다..

3.JYQD_V6.3B 드라이브 보드는 맨 보드, 100W 이하의 드라이브 파워 모터는 열 방출을 강요 할 필요가 없으며 정상적인 환기를 보장해야합니다.

4드라이버 보드에 있는 5V 출력 포트에서 외부 전기 장비에 연결하는 것은 금지되어 있습니다.그것은 단지 속도 조절 및 역전용을 위해이 보드에 외부 전력 측정기와 스위치를 연결하는 데 적합합니다.

5JYQD_V6.3B 드라이버 보드의 신호는 모터 속도 펄스 출력 신호이며 출력 전류는 5mA 미만입니다.

드라이브 보드 크기 (mm):
