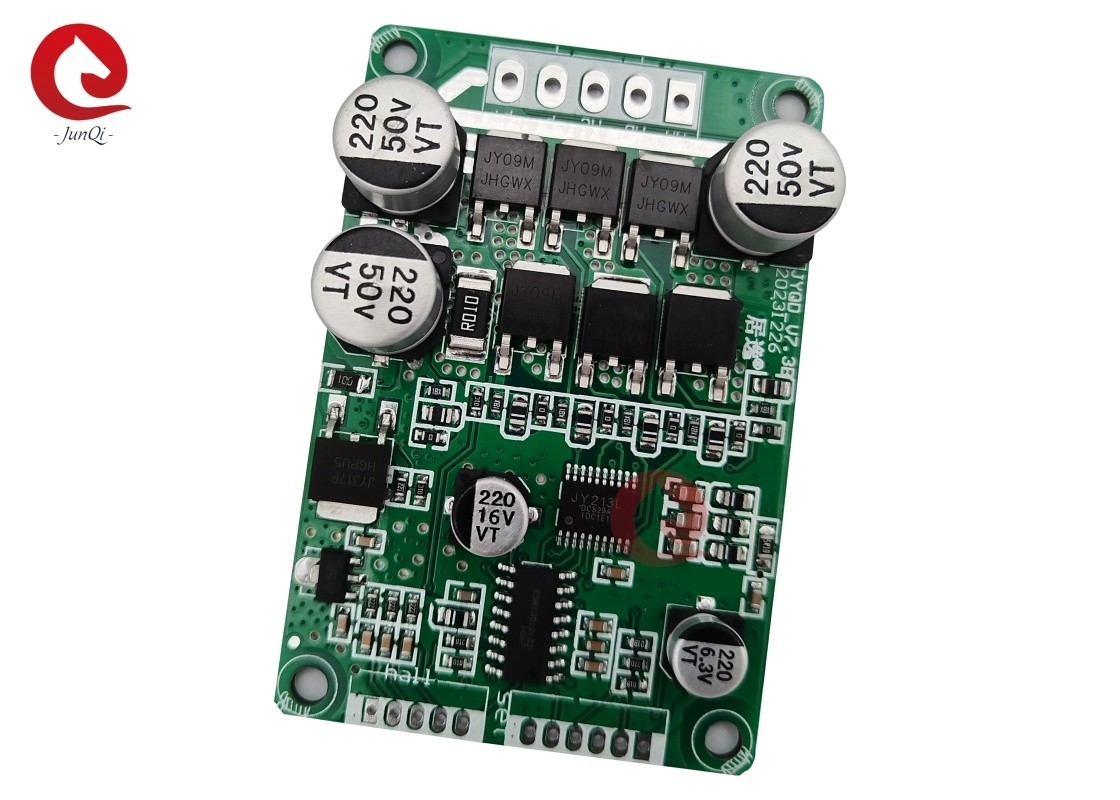

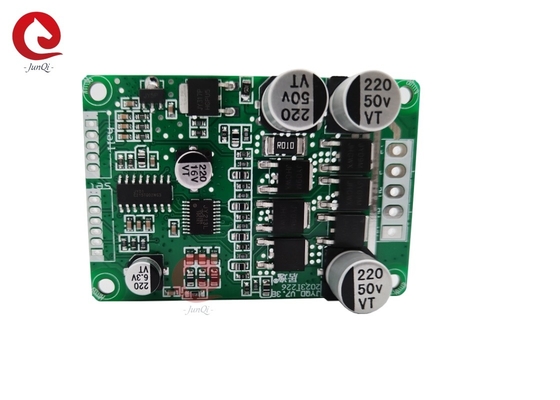

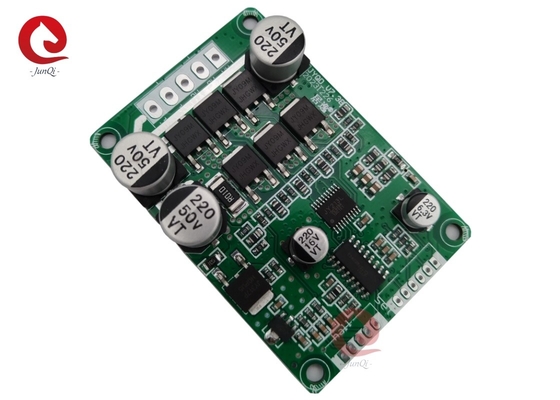

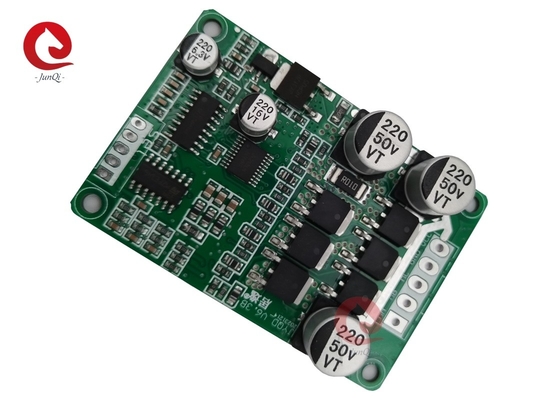

JYQD_V7.3B 전압 7~48V 최대 전류 10A 드라이브 전력 200W 이하 홀 센서 BLDC 모터

JYQD_V7.3B 전압 7~48V 최대 전류 10A 드라이브 전력 200W 이하 홀 센서 BLDC 모터

설명:

사용 설명서:

1모터의 전압 및 전력 매개 변수가 드라이버 보드에서 지정된 범위를 초과할 수 없음을 확인합니다.

2이 드라이버 보드는 120도 홀 브러쉬리스 DC 모터에 적합합니다. 모든 제조업체의 라인 시퀀스가 드라이브 보드의 라인 시퀀스에 일치하지는 않습니다.고객은 실제 상황에 따라 홀 라인 염기서열 또는 모터 3 단계 라인 염기서열을 조정할 수 있습니다.가장 좋은 운전 효과를 얻으세요

3. JYQD_V7.3B 드라이브 보드는 맨 보드입니다, 100W 이하의 드라이브 파워 모터는 열 분비를 강요 할 필요가 없습니다, 정상적인 환기를 보장해야합니다.

4드라이버 보드의 5V 출력 포트는 외부 전기 장비에 연결되는 것이 금지되어 있습니다.그것은 단지 속도 조절 및 역전용을 위해이 보드에 외부 전력 측정기와 스위치를 연결하는 데 적합합니다.

5JYQD_V7.3B 드라이버 보드의 신호는 모터 속도 펄스 출력 신호이며 출력 전류는 5mA 미만입니다.

와이어링 연결 도표:

포트 설명:

1HALL 센서 포트
GND ∙ 홀 음극
Hc ∙ 홀 Hc
Hb Hb 홀
하 하
5V ∙ 홀 양극

2- 컨트롤 포트
GND ∙ 운전자 보드 내부 제어용
VR 속도 조절 포트. 아날로그 전압 속도 조절 0V-5V 속도 조절,선형 속도 조절 낮은에서 높은. PWM 속도 조절은 드라이버 보드와 연결되어야합니다.
Z/F 회전 방향 제어 포트. 아날로그 전압 속도 조절 0V-5V 속도 조절, 낮은에서 높은 선형 속도 조절.PWM 속도 조절은 드라이버 보드와 연결되어야 합니다..
시그널 ∙ 모터 속도 펄스 신호 출구, 5V 펄스 신호
EL 포트 제어 활성화 작동을 허용하기 위해 5V를 연결 GND를 작동을 금지하기 위해 연결
5V 운전자 보드 내부 출력 전압, 외부 전력 측정기 또는 속도 조절 및 역동 작동 스위치

3전원 포트
P+ ∙ DC +
P- ∆ DC-
MC: 모터 단계 C
MB ∙ 모터 단계 B
MA 모터 단계 A

4. 모터 단계 와이어 및 홀 와이어가 너무 길지 않도록 주의하십시오. 그것은 신호 간섭을 일으킬 것입니다.

5제어 포트와 전원 포트의 포트 간격은 각각 2.0mm와 3.96mm입니다.

6열 방조기를 추가하거나 배치 할 때 드라이브 보드의 단열에주의를 기울입니다.

크기 (mm):
