고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | JEUNKEI |
| 인증: | ISO9001,CE |
| 모델 번호: | OWB7040AL-24V |
| 최소 주문 수량: | 5pcs (표본 사용 가능) |
|---|---|
| 가격: | USD30-USD40/PC |
| 포장 세부 사항: | 수출을 위한 한 벌 |
| 배달 시간: | 발주량 /Negotiable에 의존하세요 |
| 지불 조건: | 전신환,, 서양인 조합, 페이팔 |
| 공급 능력: | 한달에 1000PCS |
| 남베: | 휴대용 풍선 | 모델 번호: | OWB7040AL-24V |
|---|---|---|---|
| 전압: | 24VDC | 속도: | 37000rpm (출구 개방) |
| 전류: | 2.8A | 공기 흐름: | 21m³/h |
| 작동 수명: | 15000 시간 | 보증: | 12개월 |
| 무게: | 80g | 매칭된 드라이버: | 비엘디씨2403 |
| 강조하다: | 24VDC 브러쉬리스 블로어 냉각 팬,24V 브러쉬리스 블러 37000rpm,24v 브러시리스 블로거 고속 |
||
제품 매개 변수
| 모델 | OWB7040AL-24V |
| 전압 | 24VDC |
| 출구 열렸어 | |
| 속도 | 37000rpm |
| 전류 | 2.8A |
| 공기 흐름 | 21m3/h |
| 출구 밀폐 | |
| 속도 | 41000회속 |
| 전류 | 1.7A |
| 공기 압력 | 6.0Kpa |
| 소음 | 73dBA |
| 모터 스톨 페어 | 1 |
| 저항력 단계별로 | 1.6 오름 |
| 인덕션 단계-단계 | 0.5~0.6mH |
성능 곡선:
기계적 크기:
응용 프로그램:
1: 버퍼 공기 쿠션
2: 지능형 클로저
3: 전기 드라이브 플레그마 빨래기
4: 중앙 환기 시스템
5:공기 정화기
6:손 건조기
7: 공기 거품 기계
8: 환기장치
9: 진공청소기
10: 호흡기
11: 공기 펌프
12: 냉각 장비
마치드 드라이버 보드:
사양:
| 모델 | BLDC2403 |
| 가등전압 | 24VDC |
| 전압 범위 | 9~29VDC |
| 최대 연속 전류 | 3A |
| 최고 전류 | 6A |
| 홀 효과 각 | 60° |
| 무게 | 30g |
전원 출력:
| PIN번호 | |
| Vcc | +24VDC |
| GND | GND |
Vcc와 GND의 연결을 뒤집어하지 마십시오, 그렇지 않으면 PCB가 손상 될 것입니다
모터 연결:
| PIN번호 | |
| W | 모터 단계 W |
| V | 모터 단계 V |
| U | 모터 단계 U |
| GND | GND |
| Hw | 홀 W |
| ᄋ | 홀 V |
| 허 | 홀 U |
| 5V | 홀에 전압 공급 |
제어 연결:
| PG | 속도 펄스 출력 |
| FR | 높은 또는 연결되지 않은=CCW, 낮은 또는 GND에 연결된=CW |
| EN | 높은 또는 연결되지 않은=운동, 낮은 또는 GND에 연결된= 중지 |
| GND | GND |
| VSR | 입력 전압 0-5VDC 모터 회전 속도 변경 |
| 5V |

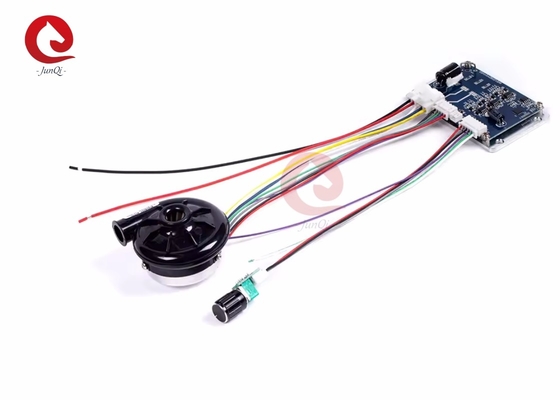

드라이버 보드의 그림:
