고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | JEUNKEI |
| 인증: | ISO9001,CE |
| 모델 번호: | OE : 96179135 |
| 최소 주문 수량: | 50 PC (이용 가능한 샘플) |
|---|---|
| 가격: | USD40-USD60/PC |
| 포장 세부 사항: | 수출을 위한 한 벌 |
| 배달 시간: | 발주량 /Negotiable에 의존하세요 |
| 지불 조건: | 전신환,, 서양인 조합, 페이팔 |
| 공급 능력: | 달 당 10000pcs |
| 이름: | DC 무브러시 원심 송풍기 | 모델 번호: | OWB9260B-24V |
|---|---|---|---|
| 전압: | 24VDC | 전류 범위: | 5A-8A |
| 공기 흐름: | 80m3/H | 류류: | NMB 공류 |
| 수명 (MTTF): | >10000시간 | 절연류: | 클래스 F |
| 드라이버 보드: | 외부 | 속도 제어: | PWM 또는 0~5V |
| 강조하다: | 24V 후방 원심방향 팬,23000rpm 후방 원심방향 팬,고효율 후방 원심방향 팬 |
||

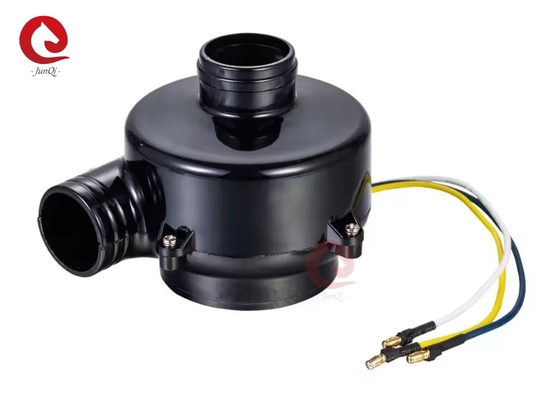

OWB9260B-24V 블로어 설명:
이 DC 브러쉬리스 모터는 고압, 큰 공기 부피, 낮은 소음 및 긴 서비스 수명의 장점을 가지고 있습니다. 모터 운동은 홀리 컵 구조 설계와 생산을 채택합니다.고효율의 특성을 가진이 브러쉬리스 팬은 부드럽게 시작, 작은 크기, 낮은 온도 상승, 높은 효율, 정밀, 에너지 절약 및 환경 보호 재료

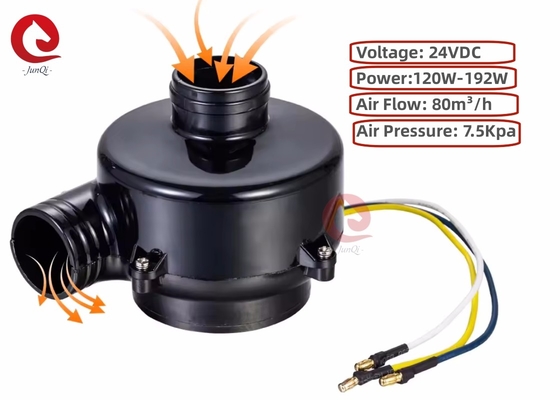

기술 파라미터:
| 모델 | OWB9260B-24V |
| 전압 | 24VDC |
| 자유 공기로 | |
| 속도 | 23000rpm |
| 전류 | 8.0A |
| 공기 흐름 | 80m3/h |
| 정적 압력 | |
| 속도 | 28000rpm |
| 전류 | 5.0A |
| 공기 압력 | 7.5Kpa |
| 일터 에서 | |
| 공기 압력 | 5.0Kpa |
| 속도 | 24000rpm |
| 전류 | 8.0A |
| 공기 흐름 | 40m3/h |
그림:
| 배선 다이어그램 | |||
| HX25002-5Y | |||
| 핀 1 | 26AWG | 빨간색 | +5V |
| 핀 2 | 26AWG | 보라색 | 홀 A |
| 핀 3 | 26AWG | 녹색 | 홀 B |
| 핀 4 | 26AWG | 회색 | 홀 C |
| 핀 5 | 26AWG | 검은색 | GND |
| HX39600-3Y | |||
| 핀 1 | 20AWG | 노란색 | 단계 A |
| 핀 2 | 20AWG | 파란색 | 단계 B |
| 핀 3 | 20AWG | 흰색 | 단계 c |
참고:
1작업 지점에서 최대 압력을 사용하지 마십시오, 공기 흐름이 너무 작기 때문에이 지점은 안전하지 않습니다.
2. 입구에 필터를 추가하면 더 오래 작동 할 수 있습니다
3오른쪽 릴러 재미 방향은 CCW입니다.
P-Q 성능 곡선:
OWB9260B-24V 블로어는 0Kpa 압력과 최대 7.5Kpa 정적 압력에서 최대 80m3/h 공기 흐름에 도달 할 수 있습니다.
그것은 최대 출력 공기 힘을 가지고 있습니다. 우리가 100%PWM를 설정하면 3Kpa 저항에서 이 블로어 놀이 때. 그것은 최대 효율을 가지고 있습니다.
이 블러가 4Kpa 저항에서 작동하면 100%PWM을 설정합니다. 다른 오드 포인트 성능은 P-Q 곡선 아래에 참조하십시오.
적용:
패키지:
