고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | junqi |
| 인증: | IS9001, TS16949,CE |
| 모델 번호: | JP-BL43-408T |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotialbe |
| 포장 세부 사항: | 수출을 위해 적당한 |
| 배달 시간: | 주문 중인 토대, |
| 지불 조건: | 전신환, 서쪽 Union,PayPal |
| 공급 능력: | 1000set/Month |
| 모델: | JP-BL43-408T | 소재: | 녹슬지 않은 PPS+GF |
|---|---|---|---|
| 전압: | 24VDC ( 18V-32VDC) | 힘: | 240W |
| 정격유량: | 2400L/h | 머리: | 17m |
| 적용: | 하이브리드 버스, 전기 자동차 | ||
| 강조하다: | DC24V 브러시리스 직류 전동기 물 펌프,DC24V 비엘디씨 모터 물 펌프,240W 브러시리스 직류 전동기 물 펌프 |
||

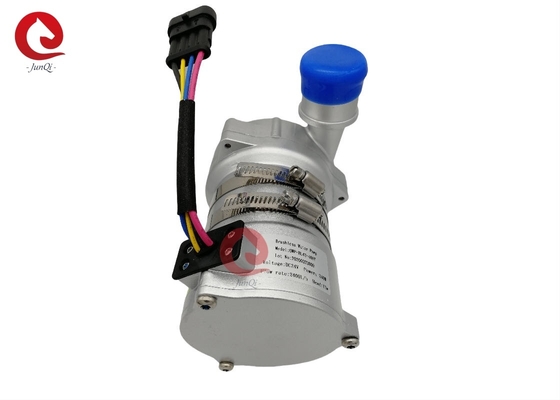

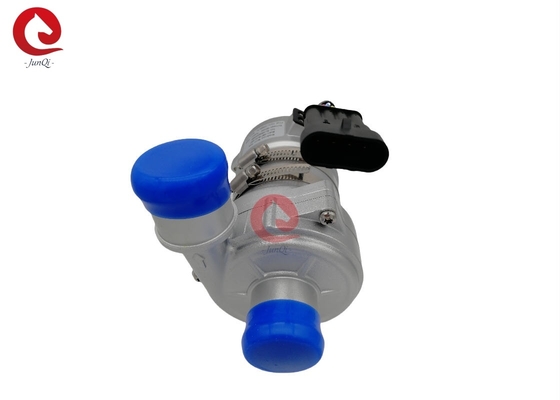

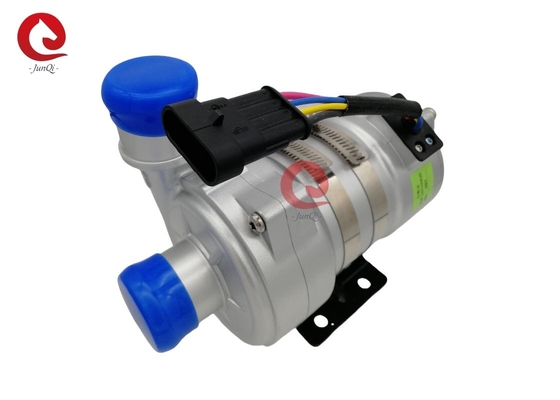

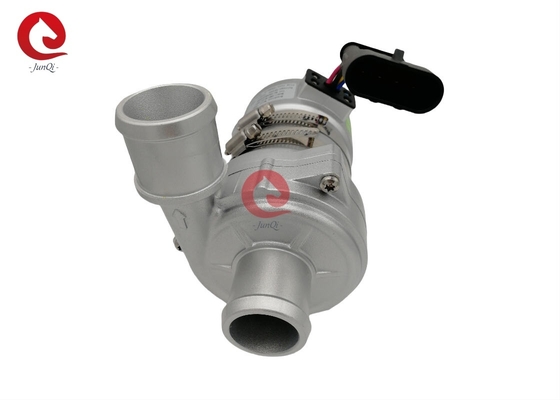

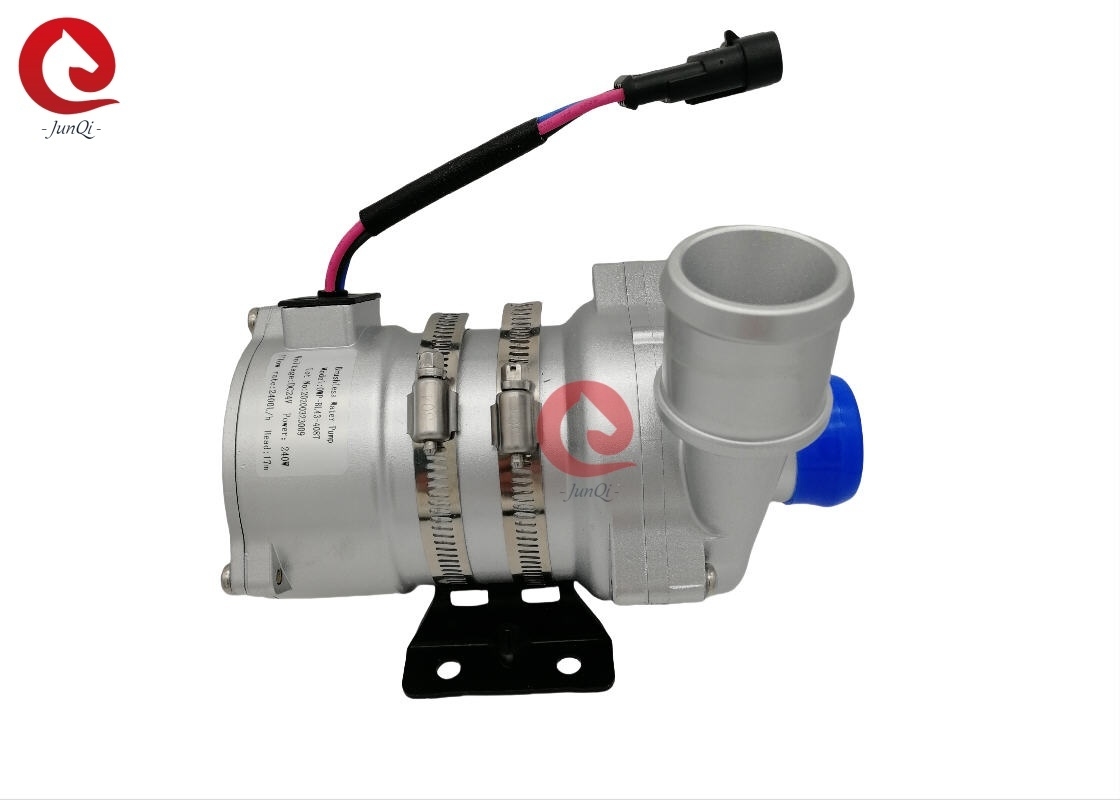

DC 24V 240W 자동차용 전기 브러시리스 모터 워터 펌프 BEV 버스 / PHEV 차량용 냉각수 순환, PWM 포함
부스팅/순환/가변 주파수/저소음/원심 펌프
PWM 제어/고장 진단
• 적용 분야
하이브리드 버스, 하이브리드 승용차, 전기차, 기차, 선박 및 기타 난방 및 냉각 순환 시스템에 널리 사용됩니다.
• 기술 설명 (액체와 접촉하는 관련 부품)
펌프 헤드 하우징: 다이캐스팅 알루미늄 합금
임펠러: PPS+GF
실드 캐비티: PPS+GF
샤프트 슬리브: 카보런덤 복합 재료
샤프트: 스테인리스 스틸(3CR14) 샤프트
자석 하우징: PPS 플라스틱 캡슐화
씰 링: EPDM
EMC: 등급 3
소음: ≤61dB
• 구동 장치 (모터 포함)
구동 로터: PPS 플라스틱 캡슐화 자석
나사 및 너트: SUS 304 스테인리스 스틸
구동 모터: 브러시리스 DC 모터
모터 와이어 프레임: PPA GF
펌프 하우징: 샌드블라스팅 및 아노다이징 + PE 분말 코팅 처리된 다이캐스팅 알루미늄 케이스
브래킷: 강철
브래킷 후프: US 304 스테인리스 스틸
IP68 등급(en60529) 기반 방수
커넥터 모델: AMP282106-1 (해당 플러그 AMP282088-1)
노즐 직경: 38mm (1.5인치)
•장착 지침
JP-BL43-408T 시리즈 펌프는 사전 충전이 필요한 원심 펌프입니다.
임펠러가 항상 액체에 잠기도록 시스템의 가장 낮은 위치에 펌프를 설치하거나 전원을 켜기 전에 펌프를 미리 채우십시오.
•
1: 펌프는 15분 동안 공회전할 수 있지만(15분 공회전 후 자동으로 정지), 공회전하면 소음이 발생하고 샤프트와 샤프트 슬리브의 마모가 증가하므로 공회전해서는 안 됩니다.
2: 펌프 입구에 권장 직경의 파이프를 연결하십시오. 더 작은 직경의 호스를 사용하면 펌프 입구의 부압으로 인해 외부 공기가 파이프라인을 통해 펌프로 더 쉽게 들어가 펌프 성능이 저하되고 기포가 펌프에 손상을 줄 수 있습니다.
3: 펌프 입구 방향에서 보면 임펠러가 시계 방향으로 회전합니다(출구 포트의 화살표 참조).
4: 펌프는 수직 또는 수평으로 설치할 수 있습니다(그림 1 참조). 수직으로 설치할 때는 출구 포트가 위를 향해야 합니다.
5: 공회전을 방지하기 위해(공기가 임펠러에 갇힘), 워터 펌프 출구 포트는 수직이거나 임펠러 위에 있어야 합니다. (그림 1 참조)
6: 연결된 파이프는 공기가 쉽게 배출되도록 수직으로 설치해야 합니다(또는 20cm 이내에 엘보가 없음). 출구 파이프는 90도 미만의 엘보를 사용해서는 안 됩니다(그림 2 참조).
7: 해수 또는 기타 심한 오염 물질이 있는 큰 입자 불순물 액체를 액체 매체로 사용할 수 없습니다.
• 온도 매개변수
매체 액체 온도: -40℃ ~ +85℃(-40℉ ~ +185℉)
작동 주변 온도: -40℃ ~ +120℃(-40℉ ~ +248℉)
보관 온도: -40℃ ~ +70℃(-40℉ ~ +158℉)
(최대 100℃, 하지만 수명이 단축됩니다)
•시스템 압력
-0.2 ~ 2.5 bar (100℃ (212℉).
정격 전압 및 36℃(86℉) 주변 온도에서 수명은 20,000시간 이상입니다.
•전압 범위
정격 24V 워터 펌프, 작동 가능 범위 18V - 32V
모터는 광범위한 전압 및 온도에서 사용할 수 있지만 과도하거나 너무 낮은 전압 및 온도는 모터의 수명에 영향을 미치며 펌프는 열 복사 환경에 노출될 수 없습니다.
매체 액체: 액체 혼합물(60% 미만의 글리콜을 함유한 물)
•전기적 매개변수
|
작동 전압 (VDC) |
정격 전력 (W) |
정격 유량 (L/H) |
치수 (mm) |
무게 (g) |
| 18V-32V(24V) | 240W | Q=2400L/H, H=17m | 185*90*155 | 2200g |
커넥터 모델 및 해당 전기적 특성(그림 3 참조):
| AMP282106-1 | 1(검정색) | 2(노란색) | 3(파란색) | 4(빨간색) |
| (해당 플러그 AMP282088-1) | GND | 고장 피드백 | PWM | +24V |
•PWM 특성
| 듀티 사이클 | 설명 | 비고: 1: PWM 듀티 사이클 측정 오류 ±2% 2: PWM 전압: 24VDC, 주파수: 1KHz 3: 권장 PWM 주파수: 500Hz 4: PWM 연결 해제 시 0% 듀티 권장 |
| 0%≤듀티≤15% | PWM 모드(정지) | |
| 15%≤듀티≤20% | PWM 모드(최소 속도) | |
| 20%≤듀티≤80% | PWM 모드(선형 속도 제어 범위) | |
| 80%≤듀티≤100% | PWM 모드(최대 속도 제한) |
| 와이어 직경 | 사용된 가장 긴 와이어* |
| 24V | |
| 1.5 mm² | 16m |
| 2.5 mm² | 25m |
| 3 mm² | 31m |
| 4 mm² | 40m |
권장 와이어 크기(3% 전압 강하 기준)
* 와이어 길이는 펌프에서 배터리까지의 거리를 의미합니다.
•주의 사항
1. 작동 주변 온도: -40℃--120℃, 설치 시 삼원 촉매, 가스 배출 파이프 시스템 및 엔진에 가까이 가지 않도록 하고 작동 환경 온도를 확인하십시오.
2. 워터 펌프의 설치 위치는 펌프의 수명을 연장하기 위해 가능한 한 낮은 수위에 가깝게 설치해야 합니다.
4. 먼지가 많은 환경에서 펌프를 사용하지 마십시오. 먼지는 수명을 단축시키는 데 해롭습니다.
5. 물의 순도에 주의하고 펌프의 수명을 단축시키기 위해 막힘 및 임펠러 막힘을 방지하십시오.
•성능 매개변수
•외형 치수
