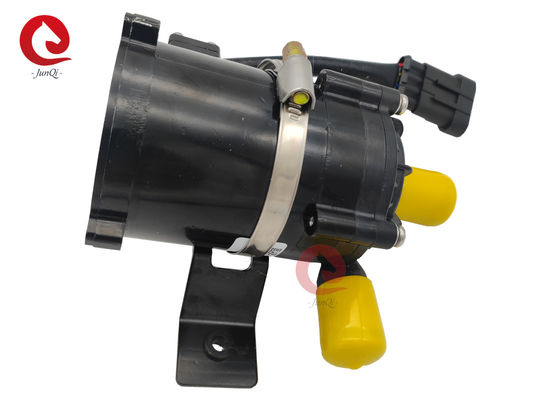

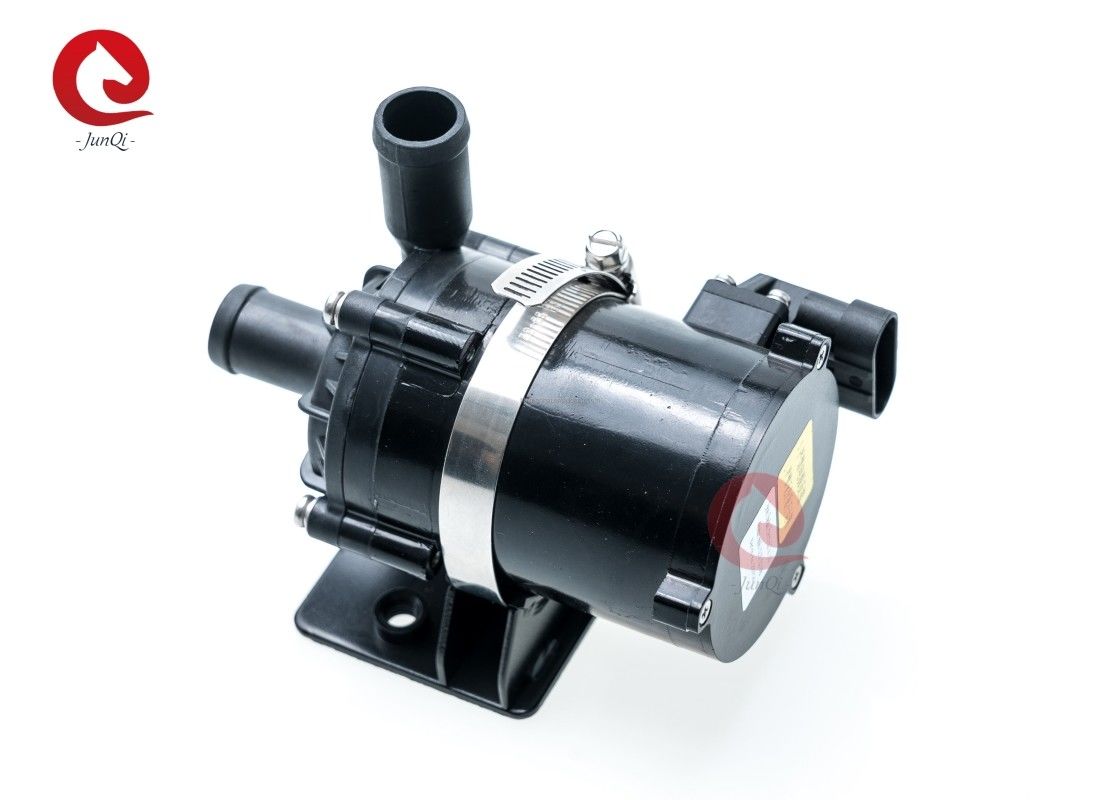

순환을 가열시켜 헤브 EV를 위한 보조 24 12VDC 브러시리스 직류 전동기 물 펌프 80W를 냉각시키기

HEV 또는 전기 자동차 전기 물 펌프,배터리 냉각,냉각 수소 펌프,전기 자동차 펌프

DKB80 시리즈 자동차 전기 물 펌프

부스팅/순환/변수 주파수/저소음/피장 펌프/PWM 제어/신호 피드백

♣ 신청

HEV ((하이브리드 전기 차량),EV ((전기 차량), 열차, 선박 및 기타 난방 및 냉각 순환 시스템에 적용됩니다.

1하이브리드 전기 차량 (HEV), 확장 범위 전기 차량 (EREV) 모터 엔진 및 제어 시스템 냉각 사이클.

2순수 전기 미니버스 엔진 및 제어 시스템 냉각 순환, 배터리 보조 난방 및 냉각 순환.

3터보 충전기 냉각 순환.

4엔진 물 냉각 주기는

5. 12KW 전열 물 순환.

6다른 냉각 시스템 사용.

♣ 특징

* 단일 단계 원심 분기 펌프

* 자기 힘 전달 (신장 펌프 구조)

* 높은 효율의 브러쉬리스 DC 모터, 낮은 전력 소비, 높은 효율, 긴 서비스 수명

* 넓은 범위의 작동 온도

* PWM 신호 속도 조절 (선택 가능한 PG 신호 피드백)

* 일정한 흐름 제어

* 역극성 보호

* 드라이 러닝 보호

* 전압 이상, 전류 이상 보호

* 과부하, 과온 보호

* 자동차용 전자 부품

♣ 기술 설명 (액과 접촉하는 부분)

펌프 헤드 하우징: PPS+GF

임펠러: PPS+GF

방패 구멍: PPS+GF

셰프트 베어링: 탄소 합성재료 + 지르코니아 세라믹 세척기

셰프트: 홀 스틸 셰프트

로터: 나일론 주사 포장

밀봉 반지: EPDM

♣ 운전 장치 (모터 포함)

가동 전자기: 마그네트+나일론 주입 포장

나사 및 견과류: SUS 304 스테인리스 스틸

운전 모터: 브러쉬 없는 모터

모터 와이어 프레임: PPA+GF (백색)

펌프 가구: 알루미늄 합금

브래킷: SUS 304 스테인리스 스틸

브래킷 링: US 304 스테인레스 스틸 + 덤핑 고무 반지

IP67 등급에 기초한 방수 (en60529)

커넥터:3 핀 또는 4 핀 (PG 신호 피드백)

노즐 지름:22.6mm (내방 지름:16mm)

♣ 모델 사양

DKB80-12A ((SR/PG)

DKB80-24A ((SR/PG)

장착 브래킷 모델 후자: SR (예를 들어:DKB80-12ASR)

PG 신호 피드백 핀 모델 후자:PG (예를 들어:DKB80-12APG)

♣ 장착 지침

DKB80시리즈 펌프는 원심 펌프입니다.

펌프는 시스템에서 가장 낮은 위치에 설치되어 펄러가 항상 액체에 잠겨있는지 확인하거나 전원을 켜기 전에 펌프를 미리 채워줍니다.

1: 펌프는 30 초 동안 드라이 런닝을 할 수 있음에도 불구하고 드라이 런닝을해서는 안 됩니다 (30 초 드라이 런닝 후 자동으로 중지됩니다), 드라이 런닝은 소음을 만들 것입니다,또한 셰프와 셰프 수갑에 경직을 증가.

2: 펌프 입구를 연결하는 권장 직경 파이프를 사용 하 여, 당신은 작은 직경 펌프 펌프 펌프 입구를 사용 하는 경우, 펌프 내의 마이너스 압력 때문에,외부 공기는 파이프 라인을 통해 펌프에 더 쉽게 입력, 그것은 펌프 성능 저하를 만들 것입니다, 또한 공기 거품 펌프에 손상을 줄 것입니다.

3: 펌프 입구 방향에서 보았을 때, 펄러는 시계 방향으로 회전합니다 (출구 포트에 있는 화살표를 참조하십시오).

4: 펌프는 수직 또는 수평으로 설치 될 수 있습니다 (그림 1 참조) 수직으로 설치되면 출구 포트는 위로 있어야합니다.

5: 건조 흐름을 피하기 위해 (공기가 휠러에 갇혀) 물 펌프 출구 포트는 수직 또는 휠러 상단에 있어야합니다. (그림 1 참조)

6: 연결 된 파이프는 수직으로 장착되어야합니다 (또는 20cm에 팔꿈치가 없어야합니다) 공기가 쉽게 배출되도록 하기 위해, 출구 파이프는 90도 이하로 사용해서는 안됩니다.

팔꿈치 (그림 2 참조)

7: 바다 물이나 큰 곡물 불순물 액체가 있는 다른 무거운 오염물을 액체 매체로 사용하지 마십시오.

♣ 온도 매개 변수

중간 액체 온도: -40°C ~ +120°C (-40°F ~ + 248°F)

작업 환경 온도: -40°C ~ +100°C (-40°F ~ +212°F)

저장 온도: -40°C ~ +70°C (-40°F ~ +158°F)

(최고 100 °C, 그러나 그것은 서비스 수명을 단축 할 것입니다)

시스템 압력

-0. 2 ~ 2.5 바 (100 °C (212 °F)

사용 기간은 평판 전압과 36°C (86°F) 주변 온도를 기준으로 20000시간 이상입니다.

♣ 전압 범위

가등급 12V 물 펌프, 작동 범위 9V - 16V

24V 가량 물 펌프, 작동 범위 18V ~ 30V

비록 모터는 광범위한 전압과 온도에서 사용할 수 있지만 과도한 또는 너무 낮은 전압과 온도는 모터의 사용 수명에 영향을 줄 것입니다.펌프는 온도 방사선에 노출 될 수 없습니다..

중형 액체: 순수, 액체 혼합물 (글리콜 함량이 60% 이하의 물)

♣ 전기 매개 변수

♣연착기 모델 및 핀

♣ 주의

1작업 환경 온도:-40°C-120°C, 설치 동안 3 요소 촉매, 가스 배열 파이프 시스템 및 엔진에 가까운 것을 피해야합니다.작업 환경 온도를 보장합니다.

2물 펌프의 설치 위치는 가능한 한 낮은 물 수준에 가깝게 있어야합니다. 펌프의 사용 수명을 연장하기 위해.

3물 저항을 줄이기 위해, 가능한 한 줄여야 합니다 수 수 펌프의 파이프에 팔꿈치, 펌프에서 20cm 이내에 어떤 팔꿈치.

4. 먼지 환경에서 멀리 펌프를 사용하십시오, 먼지는 서비스 수명을 줄이기 위해 유해합니다

5. 물의 순수성에주의를 기울이고, 펌프의 서비스 수명을 줄이기 위해 램 및 임펠러 차단을 피하십시오.

♣ 곡선 차트

♣ 전체 차원
