브러쉬리스 DC 모터 원심 펌프 DC 24V 240W 전기 버스, 트럭 배터리 및 PWM으로 제어기 냉각을위한 중량 전기 물 펌프

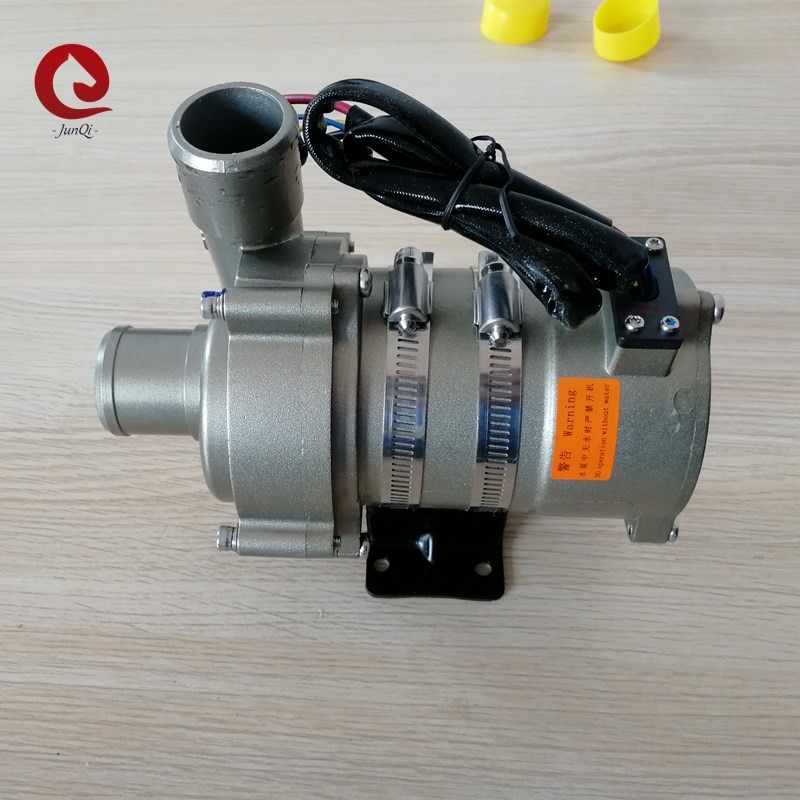

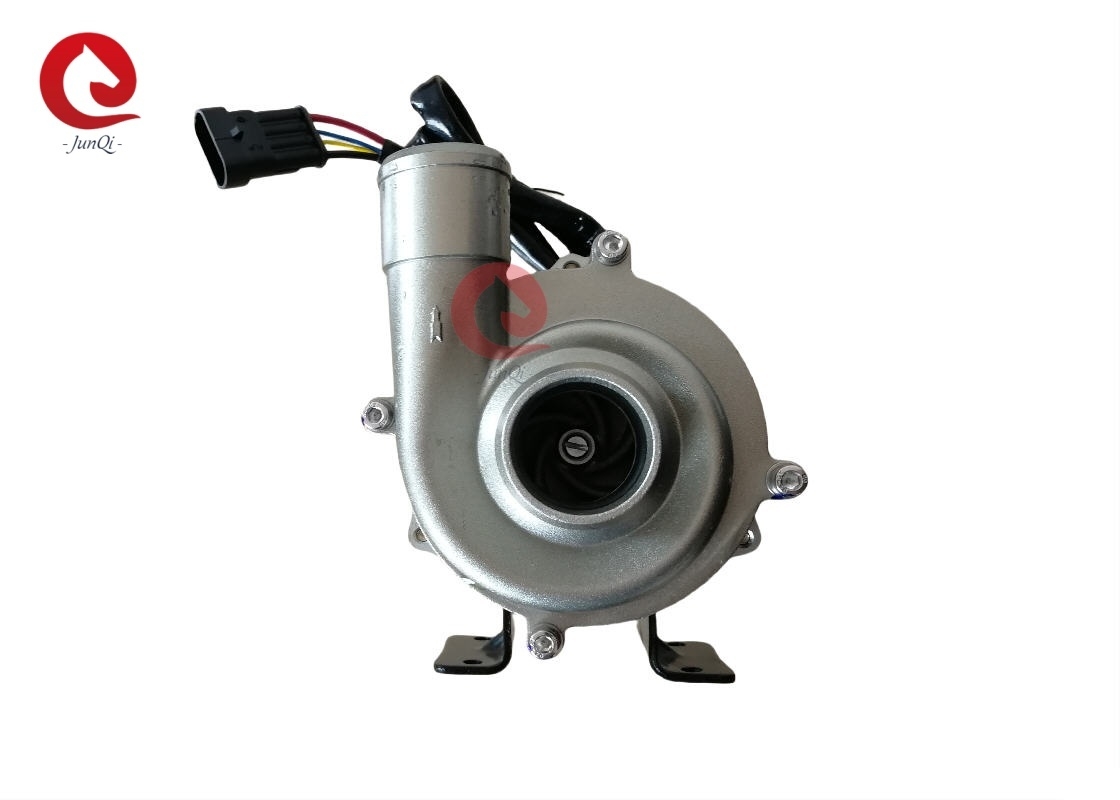

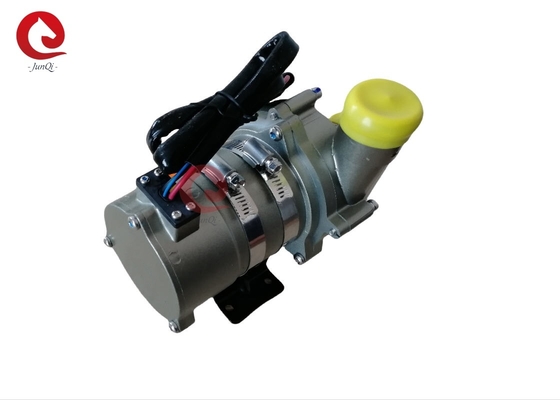

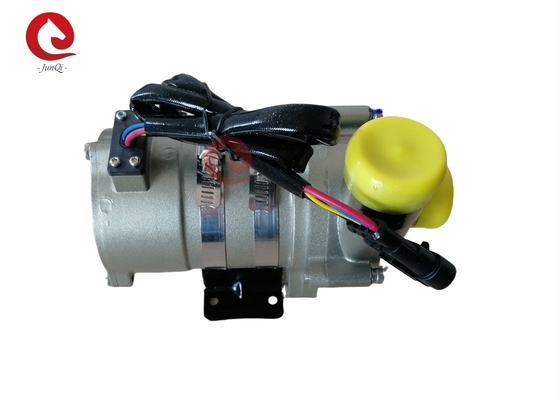

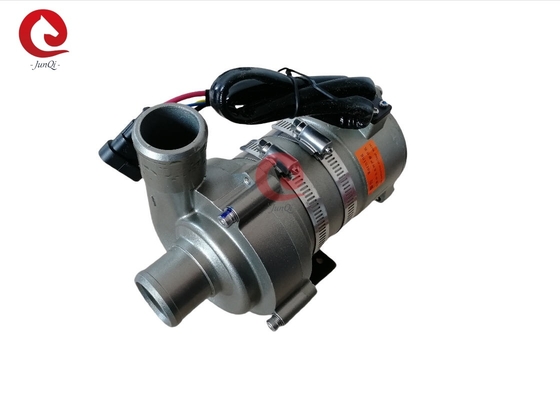

OWP-7000KL67 전기 버스/트럭 배터리 및 제어기 냉각 시스템을 위한 240W 중량 전기 물 펌프
■ 응용 프로그램
하이브리드 버스, 하이브리드 승용차, 전기 차량, 기차, 선박 및 기타 난방 및
냉각 순환 시스템
■ 특징
◆ 원심 분기 펌프
◆ 자기 힘 전달
◆ 고효율의 브러쉬리스 DC 모터, 낮은 전력 소비, 높은 효율, 긴 사용 수명.
◆ 넓은 범위 의 작동 온도
◆ PWM 신호 속도 조절 (선택)
◆ 진단 신호 출력 (선택)
◆ 일정한 흐름 조절
◆ 반극성 보호
◆ 드라이 러닝 보호
◆ 과전압, 과전류 보호
◆ 과부하, 과온 보호
■ 기술 설명 (액과 접촉하는 관련 부품)
펌프 헤드 하우징: 주사형 알루미늄 합금
임펠러: PPS+GF
방패 구멍: PPS+GF
셰프 수갑: 카보룬덤 복합재료
셰프트: 스테인리스 스틸 (CR314) 셰프트
마그네트 하우스: PPS 플라스틱 캡슐
밀봉 반지: EPDM
■ 운전 장치 (모터 포함)
구동 로터: PPS 플라스틱 캡슐화 자석
나사 및 견과류: SUS 304 스테인리스 스틸
운전 모터: 브러쉬 없는 모터
모터 와이어 프레임:PPA GF
펌프 하우징: 샌드 블래싱 및 애노딩 + PE 파우더 코팅과 함께 다이 주름 알루미늄 케이스.
브래킷: 강철
브래킷 링: US 304 스테인리스 스틸
IP67 등급에 기초한 방수 (en60529)
연결 장치 모델: AMP282104-1 (응용 플러그 AMP282109-1)
노즐 지름:40mm (1.5 인치)
■ 설치 지침
OWP-7000KL67 시리즈 펌프는 전 충전을 필요로 하는 원심 펌프입니다.
펌프는 항상 펄러가 있는지 확인하기 위해 시스템의 가장 낮은 위치에 설치
액체에 잠겨 있거나 전원을 켜기 전에 펌프를 미리 채워
1: 펌프는 15 분 동안 (후 15 분 동안) 건조 작동 할 수 있음에도 불구하고 건조 작동해서는 안됩니다.
분 건조 실행, 그것은 자동으로 멈출 것입니다), 건조 실행은 소음을 만들어, 또한 증가
셰프와 셰프 수갑에 경직.
2: 당신이 작은 지름을 사용하는 경우, 펌프 입구를 연결하는 권장 지름의 파이프를 사용
펌프 입구, 펌프의 마이너스 압력으로 인해 외부 공기가 더 쉽게 펌프로 들어갑니다.
파이프 라인을 통해 펌프, 그것은 펌프 성능 저하를 만들 것입니다, 또한 공기
거품이 펌프를 손상시킵니다.
3: 펌프 입구 방향에서 보았을 때, 펄러는 시계 방향으로 회전합니다.
출구 (outlet port)
4: 펌프는 수직 또는 수평적으로 설치될 수 있습니다 (그림 1 참조)
수직으로, 출구 포트는 위로 있어야 합니다.
5: 건조 하기를 피하기 위해 (공기가 휠러에 갇히기),물 펌프 출구 포트
수직 또는 휠러 상단에 있어야 합니다. (그림 1 참조)
6: 연결 된 파이프는 수직으로 장착되어야합니다 (또는 20cm에 팔꿈치가 없습니다)
쉽게 배수되면, 출구 파이프는 90도 미만 팔꿈치에서 사용해서는 안됩니다 (그림 2 참조).
7: 큰 곡물 불순물 액체로 바다 물 또는 다른 무거운 오염을 사용할 수 없습니다
중간 정도
온도 매개 변수
중간 액체 온도: -40°C+85까지°C(-40°F ~ + 185°F)
작업 환경 온도: -40°C+120까지°C(-40°F ~ +248°F)
저장 온도:-40°C+70까지°C(-40°F ~ +158°F)
(최고 100개)°C, 그러나 그것은 서비스 수명을 단축 할 것입니다)
■시스템 압력
-0.2 ~ 2.5 바 (100°C(212°F)
사용 기간은 20000시간 이상입니다.°C(86°F) 주변
온도
■전압 범위
24V 가량 물 펌프, 작동 범위 18V ~ 32V
비록 모터는 전압과 온도의 넓은 범위에서 사용할 수 있지만, 과도한 또는 너무
낮은 전압과 온도는 모터의 사용 기간에 영향을 미치므로 펌프는
온도 방사선에 노출된 환경.
중형 액체: 액체 혼합물 (글리콜 함량이 60% 이하의 물)
■전기 매개 변수
|
작동 전압
(VDC)
|
등급 전력
(W)
|
가산 흐름
(L/H)
|
크기
(mm)
|
무게
(g)
|
| 24V ((18V-32V) |
240W |
Q=2800L/H,
H≥16M
|
190*90*157 |
2200g |
연결 장치 모델 및 그에 따른 전기적 특성 (그림 3 참조):
|
AMP282104
(응용 플러그 AMP282109-1)
|
1 |
2 |
| +24V |
GND |
| 와이어 두께 |
사용 된 가장 긴 실* |
| |
24V |
| 1.5 mm2 |
16m |
| 2.5 mm2 |
25m |
| 3mm2 |
31m |
| 4mm2 |
40m |
추천 된 와이어 크기는 (전압 하락 3%에 기초)
*케이블의 길이는 펌프에서 배터리까지 거리를 의미합니다
■주의
1작업 환경 온도:-40°C-120°C, 설치 동안 세 요소 촉매, 가스 배열 파이프 시스템 및 엔진에 가까운 것을 피해야합니다.작업 환경 온도를 보장합니다.
2물 펌프의 설치 위치는 가능한 한 낮은 물 수준에 가깝게 있어야합니다. 펌프의 사용 수명을 연장하기 위해.
4. 먼지 환경에서 멀리 펌프를 사용하십시오, 먼지는 서비스 수명을 줄이기 위해 유해합니다
5. 물의 순수성에주의를 기울이고, 펌프의 서비스 수명을 줄이기 위해 램 및 임플러 차단을 피합니다
■성능 매개 변수
