고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | junqi |
| 인증: | IS9001, TS16949,CE |
| 모델 번호: | OWP-BL93-301 |
| 최소 주문 수량: | 5개 세트 |
|---|---|
| 가격: | Negotialbe |
| 포장 세부 사항: | 수출을 위해 적당한 |
| 배달 시간: | 주문 중인 토대, |
| 지불 조건: | 전신환, 서쪽 Union,PayPal |
| 공급 능력: | 1000set/Month |
| 모델: | OWP-BL93-301 | 소재: | 알루미늄합금 |
|---|---|---|---|
| 전압: | 24VDC | 힘: | 100W |
| 정격유량: | 1800L/H, | 맥스 머리: | 9m |
| 적용: | 하이브리드 버스, 전기 자동차 | 사용: | 냉각제 |
| 강조하다: | 9M 자동차 전기적 워터 펌프,24VDC 브러시리스 직류 펌프,24VDC 자동차 전기적 워터 펌프 |
||

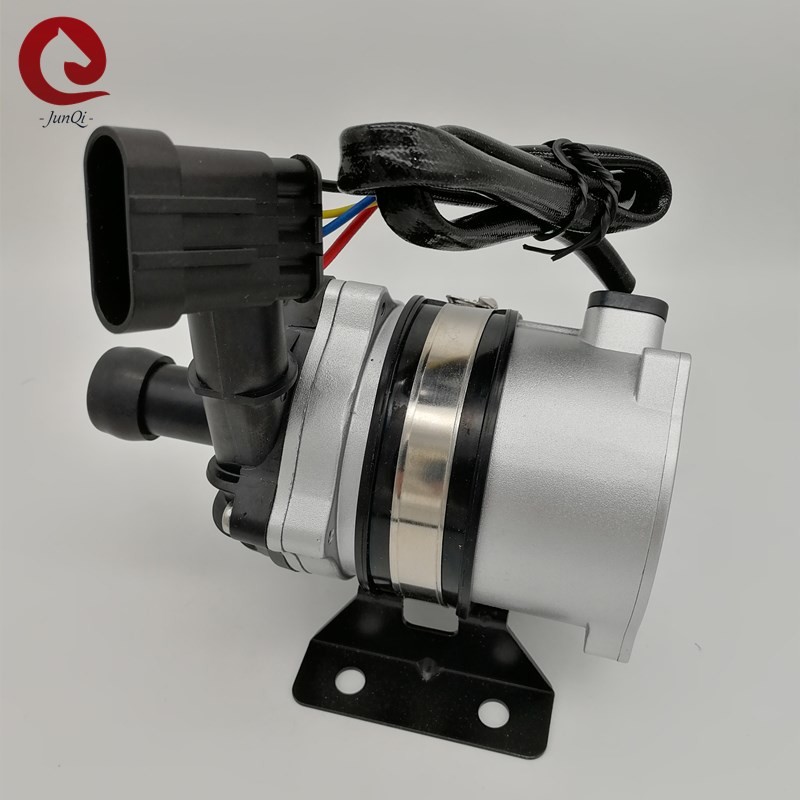

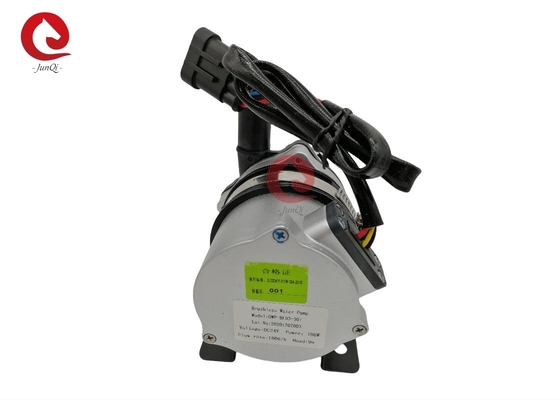

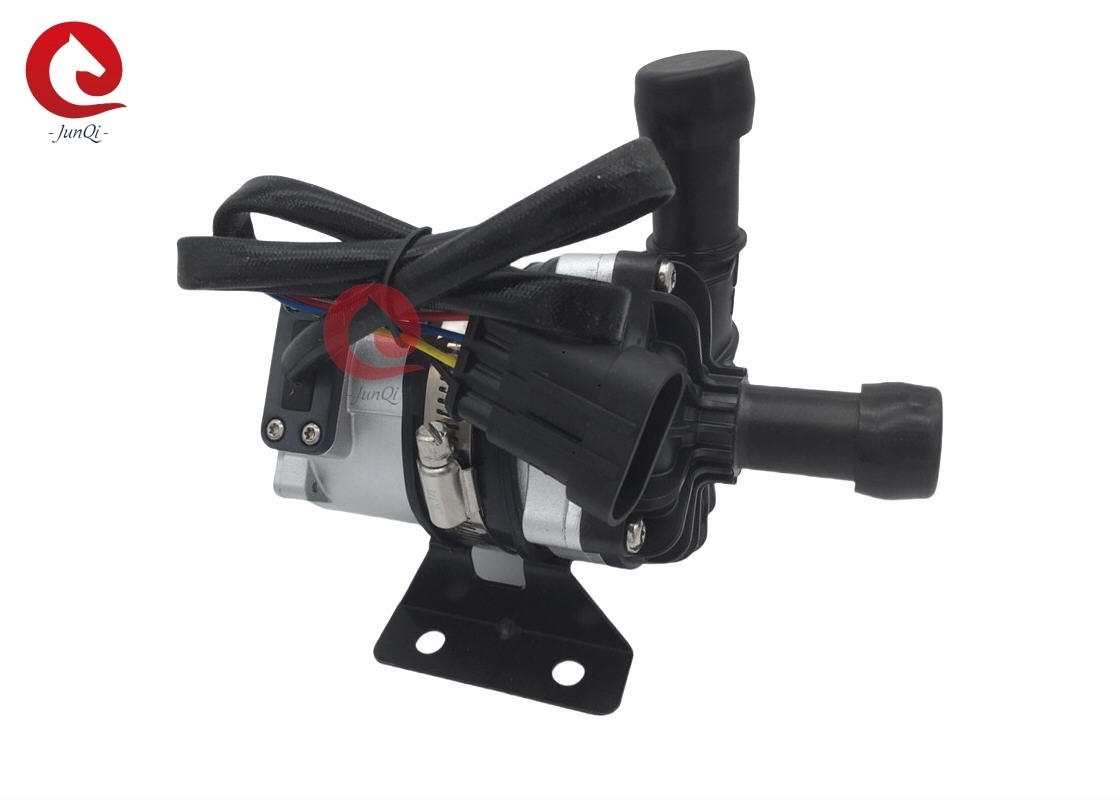

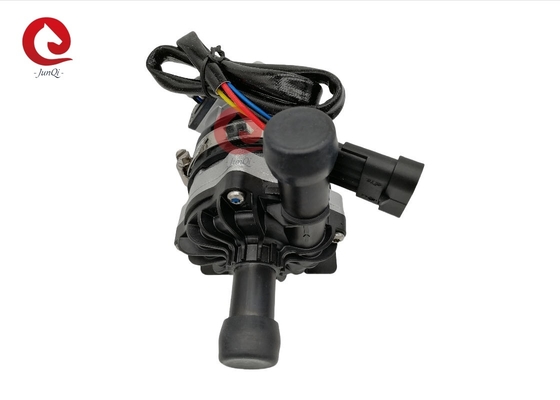

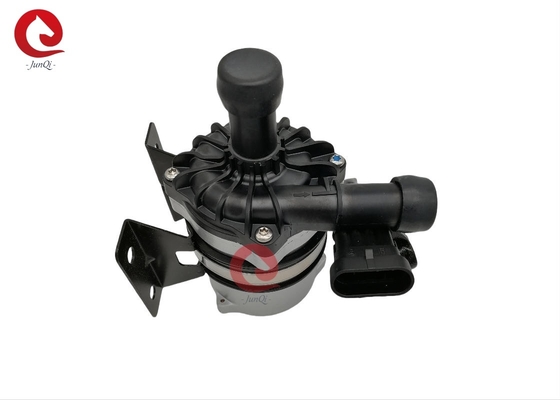

OWP-BL93-301 100W BLDC 워터 펌프, PWM 제어 및 오류 진단 기능, 냉각수 펌프, 글리콜 펌프, bldc 워터 펌프
■ 적용 분야
하이브리드 버스, 하이브리드 승용차, 전기 자동차, 기차, 선박 및 기타 난방 및 냉각 순환 시스템에 널리 사용됩니다.
■ 특징
◆자기력 전달(실드 펌프 구조) 원심 펌프
◆고효율 브러시리스 DC 모터, 저전력 소비, 고효율, 긴 수명.
◆광범위한 작동 온도
◆PWM 신호 속도 제어
◆정유량 제어
◆역극성 보호
◆건조 운전 보호
◆과전압, 과전류 보호
◆과부하, 과온도 보호
■ 기술 설명 (액체와 접촉하는 관련 부품)
펌프 헤드 하우징: PPS+GF
임펠러: PPS+GF
실드 캐비티: PPS+GF
샤프트 슬리브: 탄소 수지 복합 재료
샤프트: 스테인리스 스틸 샤프트
자석 하우징: 나일론 플라스틱 캡슐화
씰 링: EPDM
■ 구동 장치 (모터 포함)
구동 전자석: 나일론 플라스틱 캡슐화 자석
나사 및 너트: SUS 304 스테인리스 스틸
구동 모터: 브러시리스 모터
모터 와이어 프레임: PPA GF
펌프 하우징: 샌드 블라스팅 및 함침 처리된 다이캐스팅 알루미늄 케이스
브래킷: 분체 도장 강철
브래킷 후프: US 304 스테인리스 스틸 + 댐핑 고무 링
IP68 등급 방수 (en60529)
커넥터 모델: AMP282106-1(호환 플러그 AMP282088-1)
노즐 직경: 22.4mm (내경: 16mm)
■ 모델 사양
OWP-BL93-301 (24VDC)
■ 장착 지침
OWP-BL93-300 시리즈 펌프는 사전 충전이 필요한 원심 펌프입니다.
임펠러가 항상 액체에 잠기도록 시스템의 가장 낮은 위치에 펌프를 설치하거나 전원을 켜기 전에 펌프를 미리 채우십시오.
1: 펌프는 30초 동안 건조 운전이 가능하지만 (30초 건조 운전 후 자동으로 정지), 건조 운전은 소음을 발생시키고 샤프트 및 샤프트 슬리브의 마모를 증가시킵니다.
2: 펌프 입구에 권장 직경의 파이프를 사용하십시오. 더 작은 직경의 호스를 사용하면 펌프 내부에 부압이 발생하여 외부 공기가 파이프라인을 통해 펌프로 더 쉽게 들어가 펌프 성능이 저하되고 기포가 펌프에 손상을 줄 수 있습니다.
3: 펌프 입구 방향에서 보면 임펠러가 시계 방향으로 회전합니다(출구 포트의 화살표 참조).
4: 펌프는 수직 또는 수평으로 설치할 수 있습니다(그림 1 참조). 수직으로 설치할 경우 출구 포트가 위를 향해야 합니다.
5: 건조 운전(임펠러에 공기가 갇힘)을 방지하기 위해 워터 펌프 출구 포트는 수직 또는 임펠러 상단에 있어야 합니다(그림 1 참조).
6: 연결된 파이프는 공기가 쉽게 배출되도록 수직으로 설치해야 합니다(또는 20cm 이내에 엘보가 없음). 출구 파이프는 90도 미만을 사용해서는 안 됩니다.
엘보 (그림 2 참조).
7: 해수 또는 기타 심한 오염 물질이 있는 큰 입자 불순물 액체를 액체 매체로 사용할 수 없습니다.
온도 매개변수
매체 액체 온도: -40℃ ~ +85℃ (-40°F ~ +185°F)
작동 주변 온도: -40℃ ~ +85℃ (-40°F ~ +185°F) 습도 ≤90%
보관 온도: -40℃ ~ +70℃ (-40°F ~ +158°F) (최대 100℃, 그러나 수명이 단축됨)
■ 시스템 압력
-0.2 ~ 2.5 bar (100℃ (212°F).
정격 전압 및 36℃(86°F) 주변 온도를 기준으로 수명은 20,000시간 이상입니다.
■ 전압 범위
정격 12V 워터 펌프, 작동 범위 9V - 16V
정격 24V 워터 펌프, 작동 범위 18V - 30V
모터는 광범위한 전압 및 온도에서 사용할 수 있지만 과도하거나 너무 낮은 전압 및 온도는 모터의 수명에 영향을 미치며 펌프는 열 복사 환경에 노출될 수 없습니다.
매체 액체: 순수한 물, 액체 혼합물 (60% 미만의 글리콜과 물)
■ 전기적 매개변수
|
작동 전압 (VDC) |
정격 전력 (W) |
정격 유량 (L/H) |
치수 (mm) |
무게 (g) |
|
18-30V(24V) |
100W | Q=1800L/H H=9M | 148*90*132 | 1.12KG |
커넥터 모델 및 해당 전기적 특성 (그림 3 참조):
| AMP282106-1 | 1 (검정색) | 2 (노란색) | 3 (파란색) | 4 (검정색) |
| (호환 플러그 AMP282109-1) |
GND | 고장 피드백 | PWM | +24V |
■PWM 특성
| 듀티 사이클 | 설명 | 비고: 1: PWM 듀티 사이클 측정 오류 2% 2: PWM 전압: 24VDC/12VDC (펌프 전압과 동일) 주파수: 50-1000KHz 3: 권장 PWM 정지 듀티: 10% 4: PWM 연결 해제 시 권장 0% 듀티 |
| 0%≤듀티≤10% | 정지 상태 | |
| 11%≤듀티≤55% | 최소 속도 작동 | |
| 56%≤듀티≤90% | PWM 모드 (선형 속도 제어 범위) |
|
| 91%≤듀티≤100% | 최대 속도 작동 |
■ 주의 사항
1. 작동 주변 온도: -40℃--85℃, 설치 중 삼원 촉매, 가스 배출 파이프 시스템 및 엔진에 가까이 가지 않도록 하고 작동 환경 온도를 보장해야 합니다.
2. 워터 펌프의 설치 위치는 펌프의 수명을 연장하기 위해 가능한 한 낮은 수위에 가깝게 해야 합니다.
4. 먼지가 많은 환경에서 펌프를 사용하지 마십시오. 먼지는 수명을 단축시키는 데 해롭습니다.
5. 물의 순도에 주의하고 펌프의 수명을 단축시키기 위해 임펠러가 막히는 것을 방지하십시오.
■ 성능 매개변수
