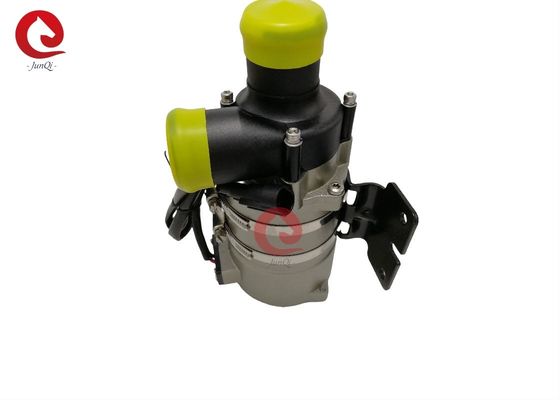

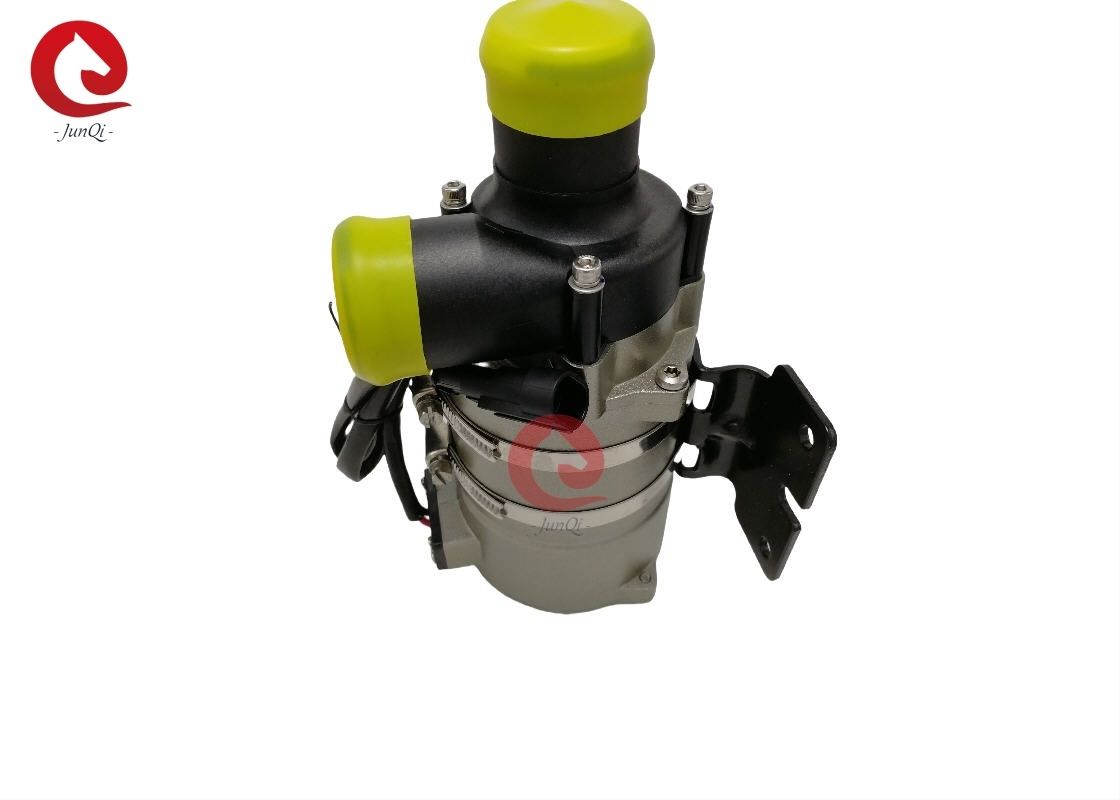

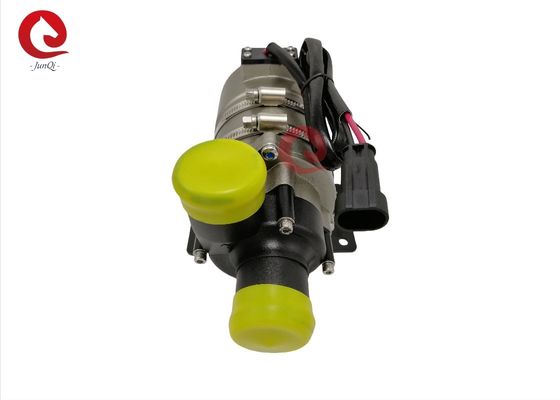

OWP-6000KL67 시리즈 브러시리스 직류 물 펌프
Boosting/circulation/Variable-frequency/Low-noise/centrifugal 펌프
PWM 제어 / 신호 궤환
■ 애플리케이션
넓게 하이브리드 버스, 하이브리드 객차, 전기 자동차, 열차, 배와 다른 비축에 사용했습니다고
냉각 순환 계통.
■ 특징
◆Centrifugal 펌프
◆Magnetic 힘 전송
◆High 효율 브러시리스 직류 전동기, 저 전력 소모, 고효율, 긴 서비스 라이프.
◆With 넓은 범위 작동 온도
(선택적인) ◆PWM 신호 속도 제어용
(선택적인) ◆Diagnostic 신호 출력
◆With 일정한 흐름 제어용
◆Reverse 극성 보호
보호를 운영하는 ◆Dry
전류 보호 위에서, ◆Over 전압
온도 보호 위에서, ◆Overload
■ 기술 설명 (액체에 접한 관련 부분)
펌프 상부 주택 : PPS+GF
추진하는 것 : PPS+GF
차폐 캐버티 : PPS+GF
샤프트 슬리브 : 탄화규소 복합 소재
샤프트 : 녹슬지 않는 강철(3CR14) 샤프트
마그넷 하우징 : PPS 플라스틱 캡슐레이션
밀봉 링 : EPDM
■ 구동 장치 (포함하는 모터)
구동로터 : PPS 플라스틱 캡슐에 들어 있는 마그넷
나사 및 너트 : SUS 304 스테인레스 강
구동 모터 : 브러쉬리스 모터
전동기 권선 프레임 :PPA GF
펌프 하우징 : 샌드 블라스팅과 아노다이징 +PE 분말 코팅과 다이-캐스팅 알루미늄 케이스..
괄호로 묶으세요 : 강철
브라켓 테 : 미국 304 스테인레스 강
(en60529)를 평가하는 IP67을 기반으로 하는 방수
연결기 모델 : AMP282104-1 (조화된 플러그 AMP282109-1)
노즐 직경 :40 밀리미터 (1.5 인치) ■ 설치 방법
OWP-6000KL 시리즈 펌프는 사전에 채워서 요구하는 원심 펌프입니다,
추진하는 것이 항상 있다는 것을 보증하기 위해 시스템의 최하위 위치에 설치된 펌프
전원 켬 전에 액체에 몰입했거나, 펌프를 사전에 채웠습니다 .
1 : 그것이 15 ( 뒤에 15 분 동안 드라이-런링 통조림으로 만들 지라도, 펌프는 드라이-런링
분 건식-작동, 그것이 자동적으로 멈출 것입니다), 또한 증가하면서, 드라이 러닝이 소음을 낼 것입니다
샤프트와 샤프트 슬리브에 대한 찰과상.
2 : 당신이 더 작은 직경을 사용하면, 펌프 유입구를 연결시키는 추천된 직경 파이프를 이용하세요
호스 펌프는 더에 펌프에서 음압 때문에 외부 공기 더 쉬운 엔터를 삽입했습니다
파이프라인을 통하여 노력하시오 그러면 그것은 펌프성능 퇴보와 또한 공기를 만들 것입니다
버블은 펌프에 대한 손상을 만듭니다.
3 : 펌프 유입구 방향으로부터 보여진 것처럼, 추진하는 것은 오른쪽으로 돌아 회전하고 (계속 화살을 봅니다
배출구 포트).
4 : 설치될 때 펌프는 수직적으로 설치되거나 수평적으로 (그림 1을 보시오) 탑재될 수 있습니다
수직적으로, 배출구 포트는 위로 향하여야 합니다 .
5 : 마른 운영을 회피하기 위해 (공기가 추진하는 것에 낍니다), 물 펌프 배출구가 어야 합니다
추진하는 것의 상부에서 거나 수직이세요. (그림 1을 보시오)
6 : 연결 파이프는 공기를 만들기 위해 수직적으로 탑재되어야 합니다 (또는 20 센티미터에 어떤 팔꿈치)
쉽게 방출되어 배수구는 (그림 2를 보시오) 90 급 팔꿈치하로 사용되지 말아야 합니다.
7 : 큰 곡물 음란 액체와 해수 또는 다른 심한 오염을 액체로 이용할 수 없습니다
매체 .
■ 온도 파라미터
매질 액 온도 : -40C 내지 +85C (+ 185' Ｆ에 대한 -40' Ｆ)
대기 온도로 일하는 것 : -40C 내지 +120C (+248' Ｆ에 대한 -40' Ｆ)
저장 온도 : -40C 내지 +70C (+158' Ｆ에 대한 -40' Ｆ)
(100 Ｃ에 상승하지만 그것은 서비스 수명을 단축시킬 것입니다)
■ 시스템 압력
-0.2 내지 2.5 바 (100C (212' Ｆ).
서비스 수명은 정격 전압과 36C (86' Ｆ) 주변을 기반으로 한 20,000 시간 이상입니다
온도.
■ 전압 범위
평가된 24V 물 펌프, 실행할 수 있는 범위 18V - 32V
모터스가 전압과 온도의 넓은 범위에서 그러나 지나치 사용될 수 있습니다 또는 또한 지라도
저전압과 기온은 모터스의 서비스 수명에 영향을 미칠 것입니다, 펌프가 있을 수 없습니다
열 복사 주변에 노출됩니다.
매질 액 : 액체 혼합물 (60% 글리콜 아래에 물을 공급합니다)
■ 전기적 매개 변수
|
작업 전압
(VDC)
|
정격 전력
(W)
|
정격유량
(L/H)
|
차원
(밀리미터)
|
중량
(g)
|
| 18-32v (24V) |
190W |
Q=6000L/H,
H≥4m
|
202*90*105 |
1700g |
연결기 모델과 상응하는 전기적 성질 (그림 3을 보시오) :
|
AMP282104
(조화된 플러그 AMP282109-1
|
1 |
2 |
| +24VDC |
국민 총수요 |
추천된 배선 칫수는 있습니다 (3% 전압 강하를 기반으로)
| 와이어 두께 |
사용된 오랫동안 와이어 |
| |
24v |
|
1.5 mm2
|
16m |
|
2.5 mm2
|
25m |
|
3 mm2
|
31m |
|
4 mm2
|
40m |
* 전선의 길이는 펌프에서부터 배터리까지 거리를 의미합니다
■ 관심
1. 대기 온도로 일하는 것 :-40C--120C, 3요소에 마감을 회피하려고 하여야 합니다
설치 동안 촉매작용, 기체 방전 배관계와 엔진이 작업을 보증합니다
환경 온도.
2.물 펌프의 설치 위치는 최대한 많이 저조에 마감되어야 합니다
펌프의 서비스 수명을 연장하기 위해, 평평해지세요.
4. 먼지 많은 환경에서 먼 펌프를 사용하시오 그러면 황사는 서비스를 줄이도록 해롭습니다
삶
5. 물의 순도에 유의하고 더를 감소시키기 위해 차단된 잼과 추진하는 것에 회피하세요
펌프의 서비스 수명
■ 성능 파라미터
외형 칫수 :
