고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | junqi |
| 인증: | IS9001, TS16949,CE |
| 모델 번호: | OWP-7000KL67 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotialbe |
| 포장 세부 사항: | 수출을 위해 적당한 |
| 배달 시간: | 주문 중인 토대, |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 1000set/Month |
| 모델: | OWP-7000KL67 | 재료: | PPS+GF, 알루미늄 합금박판 |
|---|---|---|---|
| 전압: | 24VDC ( 18V-32VDC) | 힘: | 240W |
| 정격유량: | 2800L/H | 최대 머리: | 16m |
| 애플리케이션: | 하이브리드 버스, 전기 자동차 | IP은 등급입니다: | IP68 |
| 생활: | ≥20000h | 소음: | ≤65dB |
| 하이 라이트: | 240W 고압수 Pump,2800L/H 전기 물 수송 Pump,16M 고압 물 펌프 |
||
전기 버스, 트럭 배터리와 제어기를 위한 브러시리스 직류 전동기 원심 펌프 DC 24V 300W 과중한 업무 전기적 워터 펌프가 PWM에 의해 냉각합니다

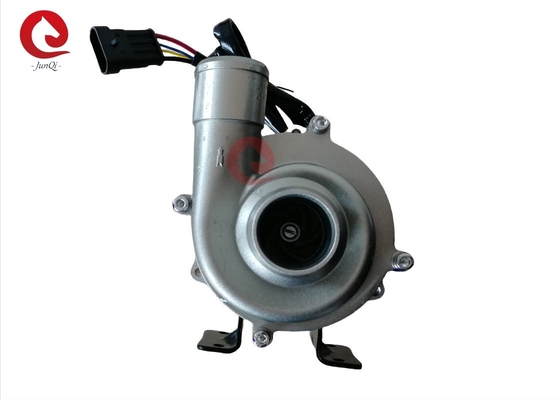

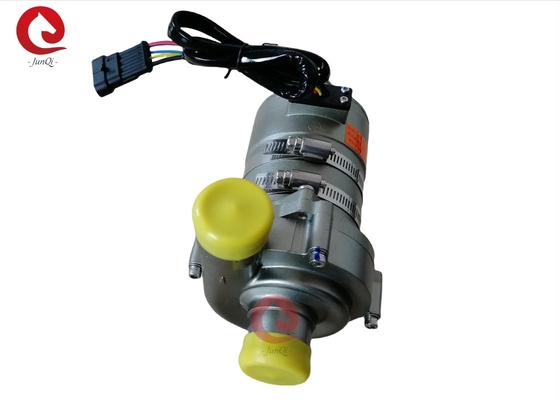

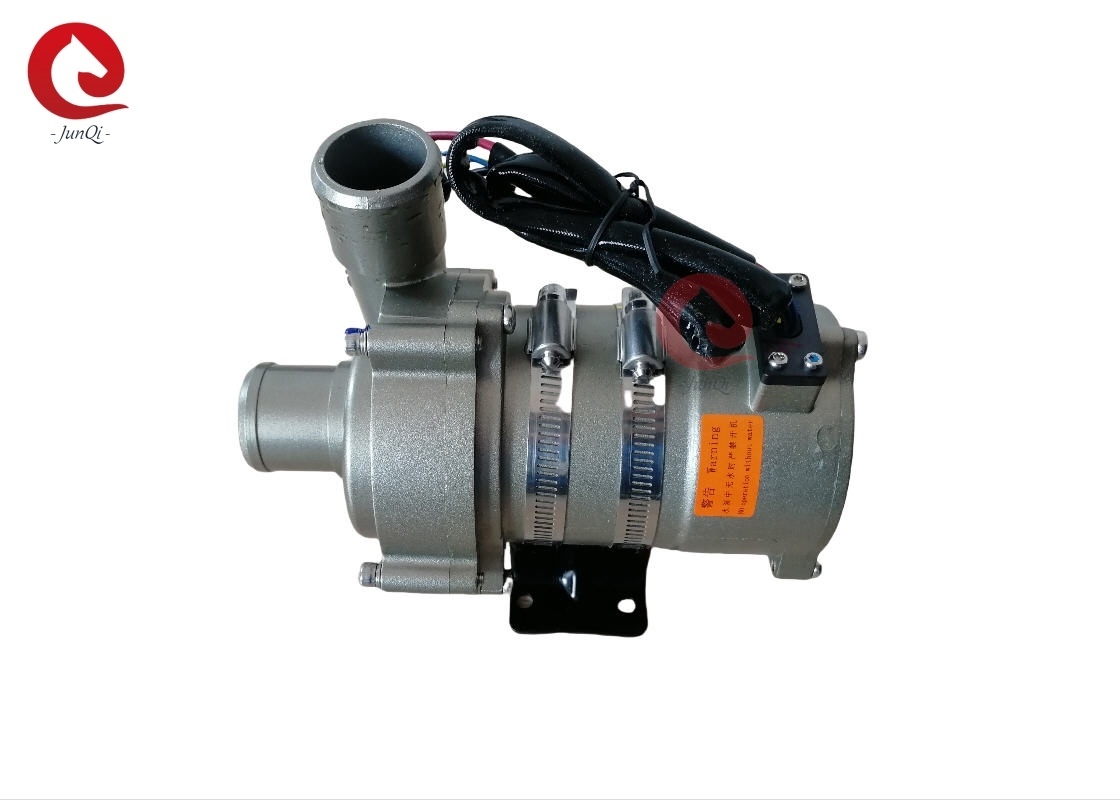

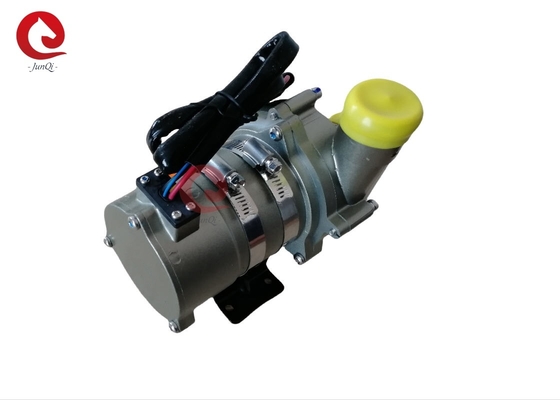

전기 버스 / 트럭 배터리와 제어기 냉각 시스템을 위한 OWP-7000KL67 300W 과중한 업무 전기적 워터 펌프
■ 애플리케이션
넓게 하이브리드 버스, 하이브리드 객차, 전기 자동차, 열차, 배와 다른 비축에 사용했습니다고
냉각 순환 계통.
■ 특징
◆Centrifugal 펌프
◆Magnetic 힘 전송
◆High 효율 브러시리스 직류 전동기, 저 전력 소모, 고효율, 긴 서비스 라이프.
◆With 넓은 범위 작동 온도
(선택적인) ◆PWM 신호 속도 제어용
(선택적인) ◆Diagnostic 신호 출력
◆With 일정한 흐름 제어용
◆Reverse 극성 보호
보호를 운영하는 ◆Dry
전류 보호 위에서, ◆Over 전압
온도 보호 위에서, ◆Overload
■ 기술 설명 (액체에 접한 관련 부분)
펌프 상부 주택 : 알루미늄 합금박판을 던져 죽으세요
추진하는 것 : PPS+GF
차폐 캐버티 : PPS+GF
샤프트 슬리브 : 탄화규소 복합 소재
샤프트 : 녹슬지 않는 강철(3CR14) 샤프트
마그넷 하우징 : PPS 플라스틱 캡슐레이션
밀봉 링 : EPDM
■ 구동 장치 (포함하는 모터)
구동로터 : PPS 플라스틱 캡슐에 들어 있는 마그넷
나사 및 너트 : SUS 304 스테인레스 강
구동 모터 : 브러쉬리스 모터
전동기 권선 프레임 :PPA GF
펌프 하우징 : 샌드 블라스팅과 아노다이징 +PE 분말 코팅과 다이-캐스팅 알루미늄 케이스..
괄호로 묶으세요 : 강철
브라켓 테 : 미국 304 스테인레스 강
(en60529)를 평가하는 IP67을 기반으로 하는 방수
연결기 모델 : AMP282104-1 (조화된 플러그 AMP282109-1)
노즐 직경 :40 밀리미터 (1.5 인치)
■ 설치 방법
OWP-7000KL67 시리즈 펌프는 사전에 채워서 요구하는 원심 펌프입니다,
추진하는 것이 항상 있다는 것을 보증하기 위해 시스템의 최하위 위치에 설치된 펌프
전원 켬 전에 액체에 몰입했거나, 펌프를 사전에 채웠습니다 .
1 : 그것이 15 ( 뒤에 15 분 동안 드라이-런링 통조림으로 만들 지라도, 펌프는 드라이-런링
분 건식-작동, 그것이 자동적으로 멈출 것입니다), 또한 증가하면서, 드라이 러닝이 소음을 낼 것입니다
샤프트와 샤프트 슬리브에 대한 찰과상.
2 : 당신이 더 작은 직경을 사용하면, 펌프 유입구를 연결시키는 추천된 직경 파이프를 이용하세요
호스 펌프는 더에 펌프에서 음압 때문에 외부 공기 더 쉬운 엔터를 삽입했습니다
파이프라인을 통하여 노력하시오 그러면 그것은 펌프성능 퇴보와 또한 공기를 만들 것입니다
버블은 펌프에 대한 손상을 만듭니다.
3 : 펌프 유입구 방향으로부터 보여진 것처럼, 추진하는 것은 오른쪽으로 돌아 회전하고 (계속 화살을 봅니다
배출구 포트).
4 : 설치될 때 펌프는 수직적으로 설치되거나 수평적으로 (그림 1을 보시오) 탑재될 수 있습니다
수직적으로, 배출구 포트는 위로 향하여야 합니다 .
5 : 마른 운영을 회피하기 위해 (공기가 추진하는 것에 낍니다), 물 펌프 배출구가 어야 합니다
추진하는 것의 상부에서 거나 수직이세요. (그림 1을 보시오)
6 : 연결 파이프는 공기를 만들기 위해 수직적으로 탑재되어야 합니다 (또는 20 센티미터에 어떤 팔꿈치)
쉽게 방출되어 배수구는 (그림 2를 보시오) 90 급 팔꿈치하로 사용되지 말아야 합니다.
7 : 큰 곡물 음란 액체와 해수 또는 다른 심한 오염을 액체로 이용할 수 없습니다
매체 .
온도 파라미터
매질 액 온도 : -40C 내지 +85C (+ 185' Ｆ에 대한 -40' Ｆ)
대기 온도로 일하는 것 : -40C 내지 +120C (+248' Ｆ에 대한 -40' Ｆ)
저장 온도 : -40C 내지 +70C (+158' Ｆ에 대한 -40' Ｆ)
(100 Ｃ에 상승하지만 그것은 서비스 수명을 단축시킬 것입니다)
■ 시스템 압력
-0.2 내지 2.5 바 (100C (212' Ｆ).
서비스 수명은 정격 전압과 36C (86' Ｆ) 주변을 기반으로 한 20,000 시간 이상입니다
온도.
■ 전압 범위
평가된 24V 물 펌프, 실행할 수 있는 범위 18V - 32V
모터스가 전압과 온도의 넓은 범위에서 그러나 지나치 사용될 수 있습니다 또는 또한 지라도
저전압과 기온은 모터스의 서비스 수명에 영향을 미칠 것입니다, 펌프가 있을 수 없습니다
열 복사 주변에 노출됩니다.
매질 액 : 액체 혼합물 (60% 글리콜 아래에 물을 공급합니다)
■ 전기적 매개 변수
|
작업 전압 (VDC) |
정격 전력 (W) |
정격유량 (L/H) |
차원 (밀리미터) |
중량 (g) |
|
24V(18V-32V) |
240W |
Q=2800L/H, H≥16M |
190*90*157 |
2200g |
연결기 모델과 상응하는 전기적 성질 (그림 3을 보시오) :
|
AMP282104 (조화된 플러그 AMP282109-1) |
1 |
2 |
|
+24V |
국민 총수요 |
|
와이어 두께 |
오랫동안 와이어는 *를 사용했습니다 |
|
|
24V |
|
1.5 mm2 |
16m |
|
2.5 mm2 |
25m |
|
3 mm2 |
31m |
|
4 mm2 |
40m |
추천된 배선 칫수는 있습니다 (3% 전압 강하를 기반으로)
* 전선의 길이는 펌프에서부터 배터리까지 거리를 의미합니다
■ 관심
1. 대기 온도로 일하는 것 :-40C--120C, 촉매작용인 3요소에 마감을 회피하려고 하, 기체 방전 배관계와 설치 동안 엔진이 일하는 환경 온도를 보증합니다.
2. 물 펌프의 설치 위치는 펌프의 서비스 수명을 연장하기 위해, 최대한 많이 저수위에 마감되어야 합니다.
4. 먼지 많은 환경에서 먼 펌프를 사용하시오 그러면 황사는 서비스 수명을 감소시키도록 해롭습니다
5. 물의 순도에 유의하고 펌프의 서비스 수명을 감소시키기 위해 차단된 잼과 추진하는 것에 회피하세요
■ 성능 파라미터
외형 칫수
제품 태그 :24VDC OWP-7000KL67 고압 자동차 전기적 워터 펌프 맥스는 BYD YUTONG 빌리언 전자 볼트 버스를 위한 5500L / Ｈ를 흘립니다
