고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | JUYI |
| 인증: | CE, |
| 모델 번호: | JYQD-V8.5E |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | PE BAG+ 판지 |
| 배달 시간: | 5-10 일 |
| 지불 조건: | T/T, L/C, Paypal |
| 공급 능력: | 10000sets/Month |

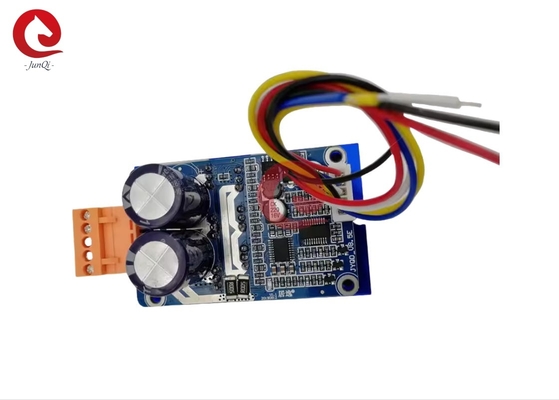

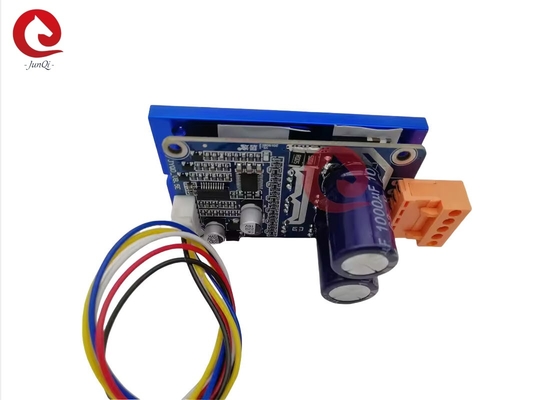

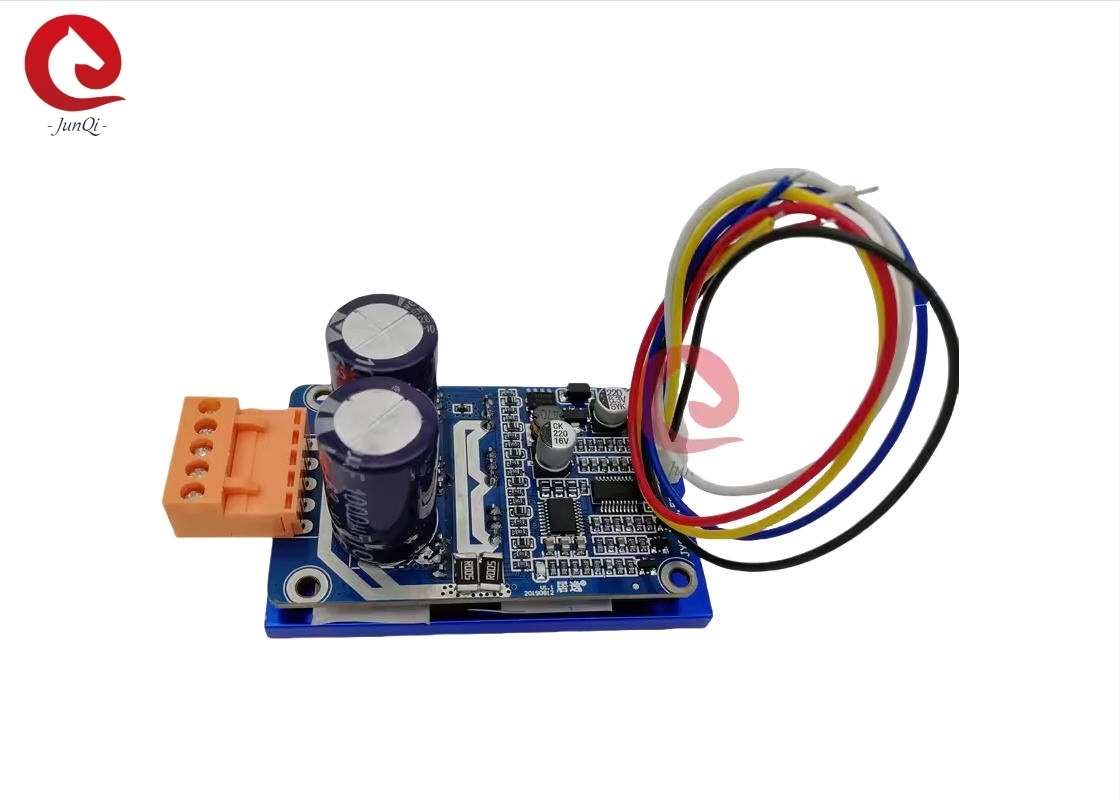

| 상품 이름: | 브러시리스 직류 전동기 드라이버 보드 | 작업 전압: | 18-50VDC |
|---|---|---|---|
| 최대 전류: | 15A | 사용 전류: | 15A |
| PWM 속도 제어: | PWM 주파수 :1-20KHz, 듀티 싸이클 0-100% | 아날로그 전압 속도 규칙: | 0-5V |
| 붓을 쓸 필요가 없습니다: | 무센서 무브러쉬 직류 모터를 위해 | 기술지원: | 예 |
| 색: | 청색 | 속도 펄스 신호 산출: | 예 |
| 하이 라이트: | 방열판 브러시리스 DC 드라이버 보드,커넥터 와이어 브러시리스 DC 드라이버 보드,500W 브러시리스 DC 모터 |
||
| 1. 모터의 전압 및 전력 매개변수가 지정된 드라이버 보드의 범위를 초과하지 않는지 확인합니다. |
|
2. 이 드라이버 보드는 3상 브러시리스 센서리스 모터에 사용되지만 모든 3상 브러시리스 센서리스 모터에는 직접 적합하지 않습니다.구동 효과가 좋지 않은 경우(예: 지터 시작, 역전, 모터 무부하 작동 전류가 너무 크고 속도가 안정적이지 않고 효율이 낮고 부하로 시동할 수 없습니다.) 고객이 조정할 수 있습니다. 최상의 구동 효과를 얻기 위해 실제 상황에 따른 드라이버 보드의 저항 및 커패시턴스(조정 방법은 첨부 참조)
|
|

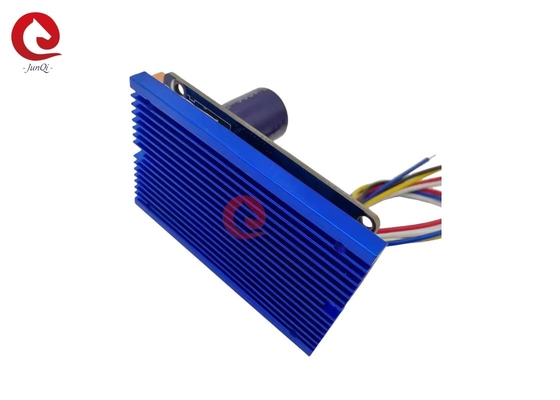

3. JYQD-V8.3E 드라이버 보드는 하우징과 방열판이 없는 베어 보드입니다.모터의 전력이 60W 미만인 경우 방열판을 추가할 필요가 없으며 정상적인 환기와 단열만 보장하면 됩니다.모터의 전력이 60W 이상이면 아래 그림과 같이 방열판을 추가해야 합니다.
|
| 모델 번호 | JYQD-V8.5E |
| 작동 온도 | -20~85℃ |
| 작동 전압 | 18V-50V |
| 최대 전류 | 15A |
| 계속 작동 전류 | 15A |
| · PWM 속도 제어 | PWM 주파수: 1-20KHz;듀티 사이클 0-100% |
| 아날로그 전압 속도 조절 | 0-5V |
| OV / LV 보호 | 예 |
| 속도 펄스 신호 출력 | 예 |
| 5V | 드라이버 보드 내부 출력 전압 |
| 미디엄 | 모터 속도 펄스 신호 출력 포트, 5V 펄스 신호. |
| Z/F | 회전 방향 제어 포트."5V" 하이 레벨을 연결하거나 연결이 없는 경우 순방향, 0V 로우 레벨을 연결하거나 GND에 연결하는 것이 역방향입니다. |
| VR | 속도 제어 포트.아날로그 전압 선형 속도 조절 0.1v -5V, 입력 저항은 20K Ohm, 입력 PWM 속도 조절 시 GND와 연결, PWM 주파수: 1-20KHZ;듀티 사이클 0-100% |
| 접지 | 드라이브 보드 내부 제어에 사용 |
| 엄마 | 모터 위상 A |
| 메가바이트 | 모터 단계 B |
| MC | 모터 위상 C |
| 접지 | DC- |
| VCC | DC + |
