고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | JUYI |
| 인증: | CE, |
| 모델 번호: | JYQD-V8.5E |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | PE BAG+ 판지 |
| 배달 시간: | 5-10 일 |
| 지불 조건: | T/T, L/C, Paypal |
| 공급 능력: | 10000sets/Month |

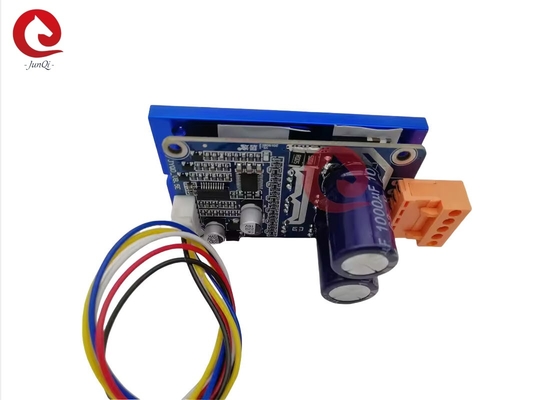

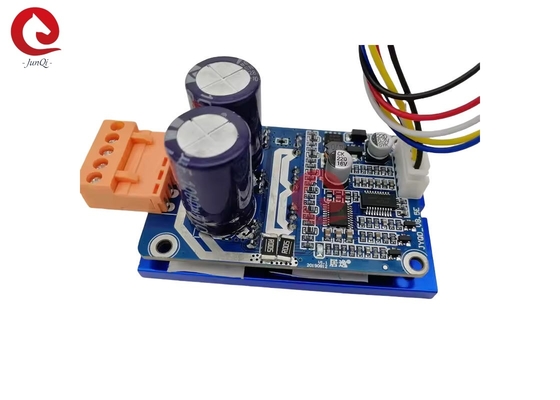

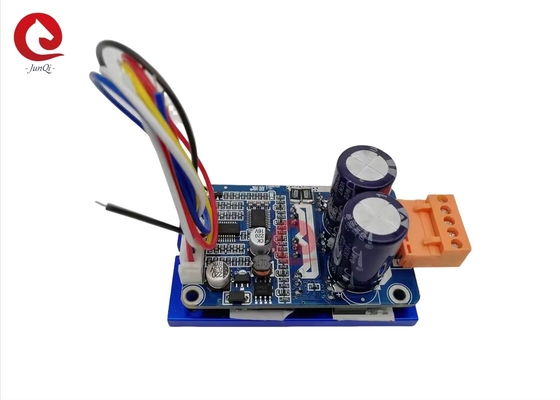

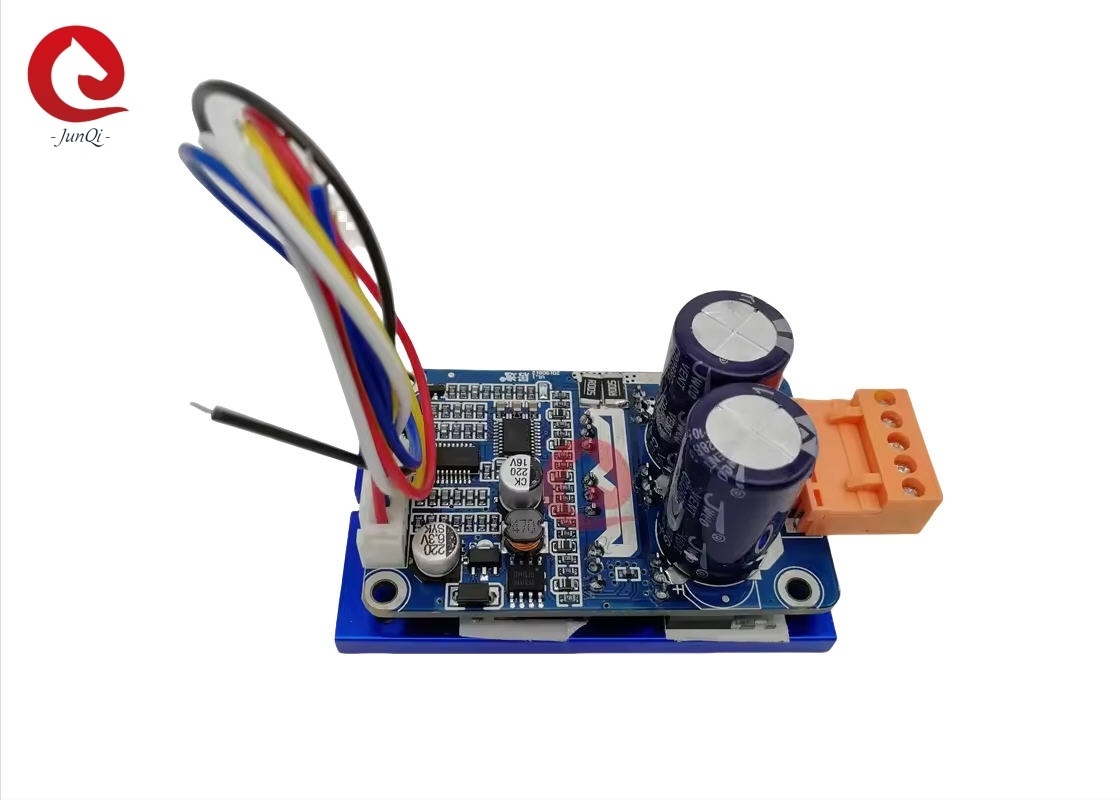

| 제품 이름: | 브러시리스 직류 전동기 드라이버 보드 | 작동 전압: | 18-50VDC |
|---|---|---|---|
| 최대 전류: | 15A | 사용 전류: | 15A |
| PWM 속도 제어: | PWM 주파수: 1-20KHz, 듀티 사이클 0-100% | 아날로그 전압 속도 조정률: | 0-5V |
| 브러쉬 없는 것: | 센서리스 브러시리스 DC 모터 용 | 기술 지원: | 그래요 |
| 색상: | 파란색 | 속도 펄스 신호 출력: | 그래요 |
| 강조하다: | 브러시리스 DC 모터 드라이버 보드 V8.5E,3상 DC 모터 드라이버 보드,방열판 BLDC 모터 컨트롤러 |
||
| 1. 모터의 전압 및 전력 매개변수가 지정된 드라이버 보드의 범위를 초과하지 않는지 확인하십시오. |
|
2. 이 드라이버 보드는 3상 브러시리스 센서리스 모터에 사용되지만 모든 3상 브러시리스 센서리스 모터에 직접 적합하지는 않습니다. 구동 효과가 좋지 않은 경우 (예: 시작 시 떨림, 반전, 모터 무부하 작동 전류가 너무 큼, 속도가 불안정함, 효율이 낮음, 부하 상태에서 시작할 수 없음) 고객은 최상의 구동 효과를 얻기 위해 실제 상황에 따라 드라이버 보드의 저항 및 커패시턴스를 조정할 수 있습니다 (조정 방법은 첨부 파일을 참조하십시오).
|
|

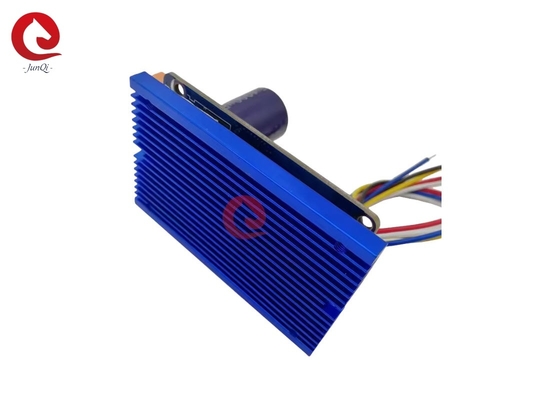

3. JYQD-V8.3E 드라이버 보드는 하우징과 히트싱크가 없는 베어 보드입니다. 모터의 전력이 60W 미만인 경우 히트싱크를 추가할 필요가 없으며 정상적인 환기와 절연만 보장하면 됩니다. 모터의 전력이 60W 이상인 경우 아래 그림과 같이 히트싱크를 추가해야 합니다.
|
| JYQD-V8.5E | 작동 온도 |
| -20—85℃ | 작동 전압 |
| 18V-50V | 최대 전류 |
| 15A | · |
| 15A | · |
| PWM 속도 제어PWM 주파수: 1-20KHZ; 듀티 사이클 0-100% | 아날로그 전압 속도 조절 |
| 0-5V | O.V / L.V 보호 |
| 예 | 배선도 |
| 예 | 배선도 |
| 드라이버 보드 내부 출력 전압 | M |
| 모터 속도 펄스 신호 출력 포트, 5V 펄스 신호. | Z/F |
| 회전 방향 제어 포트. “5V” 하이 레벨 연결 또는 연결 없음은 정방향, 0V 로우 레벨 연결 또는 GND 연결은 역방향. | VR |
| 속도 제어 포트. 아날로그 전압 선형 속도 조절 0.1v -5V, 입력 저항은 20K Ohm, PWM 속도 조절 입력 시 GND에 연결, PWM 주파수: 1-20KHZ; 듀티 사이클 0-100% | GND |
| DC- | 2. 전원 포트 |
| 모터 위상 A | MB |
| 모터 위상 B | MC |
| 모터 위상 C | GND |
| DC- | VCC |
| DC + | 3. 드라이버 보드가 모터에서 50cm 이상 떨어져 있는 경우 차폐 와이어를 사용하십시오. 그렇지 않으면 |
