고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | JEUNKEI |
| 인증: | CE, RoHs |
| 모델 번호: | OE : 5001858230 FR 5001858129 FL |
| 최소 주문 수량: | 50 PC (이용 가능한 샘플) |
|---|---|
| 가격: | USD7-USD35/PC |
| 포장 세부 사항: | 수출을 위한 한 벌 |
| 배달 시간: | 발주량 /Negotiable에 의존하세요 |
| 지불 조건: | 전신환,, 서양인 조합, 페이팔 |
| 공급 능력: | 달 당 10000pcs |
| 종류: | NEMA 17 하이브리드 스텝 모터 | 모델: | JQ42STH33-1334A |
|---|---|---|---|
| 스텝 각: | 1.8' | 경향 / 단계: | 1.33A |
| 홀딩 토크: | 0.22N.m | 모터 길이: | 33 밀리미터 |
| 도선: | #6 | 무게: | 0.22 킬로그램 |
| 강조하다: | Nema17 하이브리드 스텝 모터,33mm 하이브리드 스테퍼 모터,3D 프린터 하이브리드 스테퍼 모터 |
||

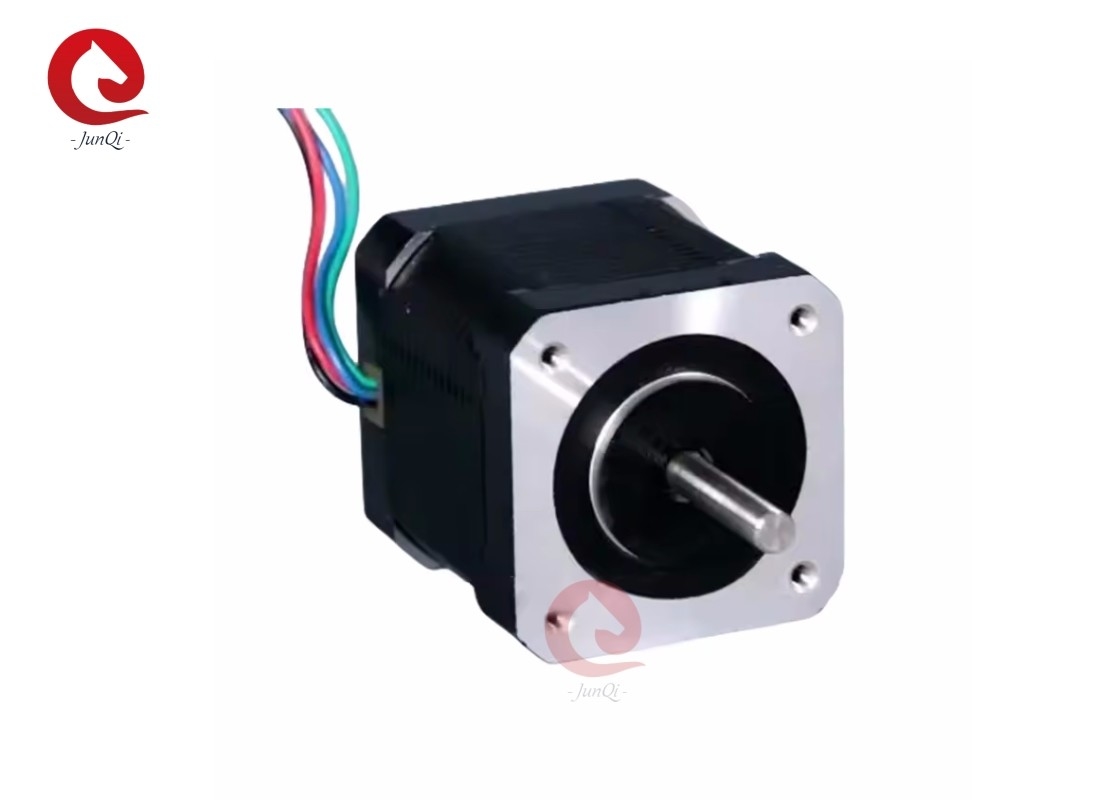

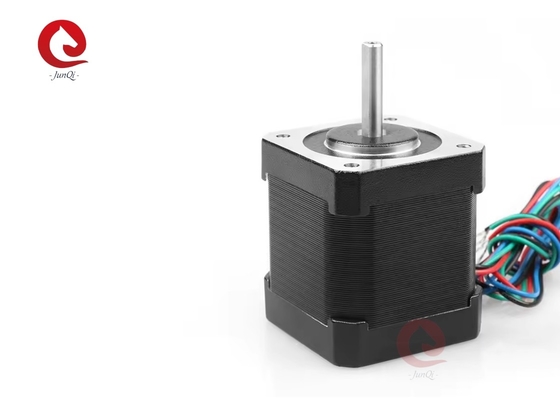

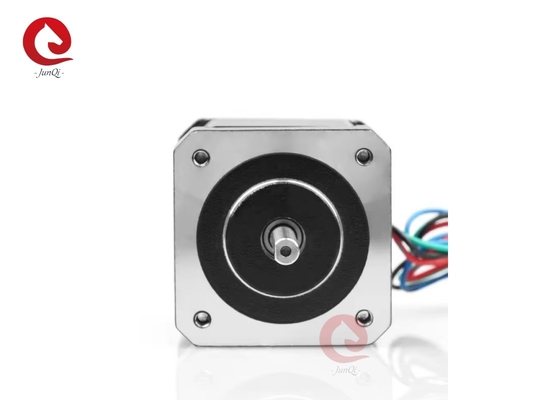

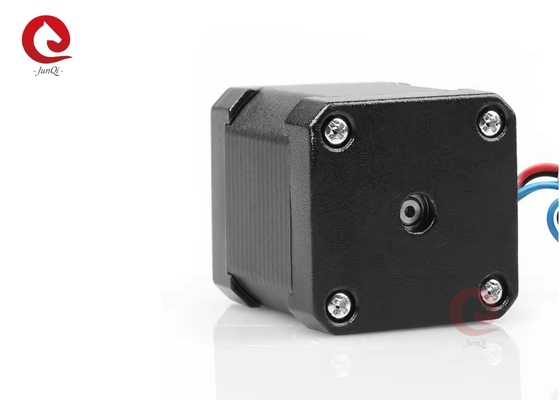

Nema17 1.8° 하이브리드 스텝 모터
일반 사양:
| 항목 | 사양 |
| 발걸음 각도 | 1.8° |
| 발걸음 각의 정확성 | ± 5% (전격, 부하 없이) |
| 방사성 놀이 | 0.02mm@450g |
| 액시얼 플레이 | 0.08mm@450g |
| 최대 방사력 | 28N ((플랜지에서 20mm) |
| 최대 축력 | 10N |
| 다이 일렉트릭 강도 | 600VAC/1S |
| 단열 저항 | 100MΩ,500VDC |
| 환경 온도 | -20°C~+50°C |
| 단열 클래스 | 클래스 B |
전기 사양:
| 모델 번호 |
현재/ 단계 |
저항/ 단계 |
인덕턴스/ 단계 |
농장 토크 |
억제 토크 |
#의 리드 |
로터 무기력성 |
길이 | 무게 |
| 단축 | A | 오 | mH | N.m | N.m | # | g-cm2 | mm | 1kg |
| JQ42STH25-0404A | 0.4 | 24 | 30 | 0.17 | 0.0075 | 4 | 20 | 26±1 | 0.15 |
| JQ42STH33-0956A | 0.95 | 4.2 | 2.5 | 0.16 | 0.012 | 6 | 35 | 33.5± 1 | 0.22 |
| JQ42STH33-1334A | 1.33 | 2.1 | 2.5 | 0.22 | 0.012 | 4 | 35 | 33.5± 1 | 0.22 |
| JQ42STH38-1206A | 1.2 | 3.3 | 3.2 | 0.26 | 0.015 | 6 | 54 | 39.5± 1 | 0.28 |
| JQ42STH38-1684A | 1.68 | 1.65 | 3.2 | 0.36 | 0.015 | 4 | 54 | 39.5± 1 | 0.28 |
| JQ42STH47-1206A | 1.2 | 3.3 | 2.8 | 0.317 | 0.02 | 6 | 68 | 47.5± 1 | 0.35 |
| JQ42STH47-1684A | 1.68 | 1.65 | 2.8 | 0.44 | 0.02 | 4 | 68 | 47.5± 1 | 0.35 |
| JQ42STH60-1206A | 1.2 | 6 | 7 | 0.56 | 0.028 | 6 | 102 | 60± 1 | 0.5 |
참고: 모터는 주문에 따라 설계 및 제조 될 수 있습니다.
크기 (mm):
배선 도표:
토크 커브를 끌어내면:
우리는 추가 서비스를 제공할 수 있습니다.
이 모터가 귀하의 요청에 맞지 않는 경우. 저희에게 연락하는 것을 자유로이하십시오, 우리는 사용자 정의 샤프 / 윙 / 마운팅 플랜지 / 케이블 / 커넥터를 만들 수 있습니다.우리는 당신과 당신의 팀과 함께 당신의 응용 프로그램의 정확한 필요에 맞게 모터를 설계 할 것입니다모든 엔지니어링과 지원은 내부에서 수행됩니다.
액세서리 서비스: 기어박스, 커넥터
맞춤형 디자인: 맞춤형 와일딩, 맞춤형 플랜지, 맞춤형 샤프트....
모터 응용 분야:
의료: 주사기 펌프, 엑스레이 종양학 장비/ 콜리메이터; CT; 의료 침대, 얼굴 마스크 기계; 장애 장비 액체 분석기; 물리 치료 장비; 주사 펌프; 혈액 분석기;생화학 분석기장애인 승강장치
섬유: 수직 기계; 평면 짜기 기계; 스크린 프린팅 기계; 스핀 기계; 가닥 준비 기계.
산업 제어: CNC; 선택 및 위치 기계, 조각 기계; 프린터; 산업 분석기; SMT; gravure 및 표시 장비.
물류: 물류 및 저장 장비; 컨베이어 시스템; 컨베이어 시스템; 장벽 개방 시스템; 문 개방 시스템.
가정용 전기: 이동기; 수영장 청소기; 커피 기계; TV 시스템
사무실 자동화: 프린터, 3D 프린터
자동차: 좌석 펌프; 문 시스템; 공기 펌퍼/믹서; 램프 시스템
