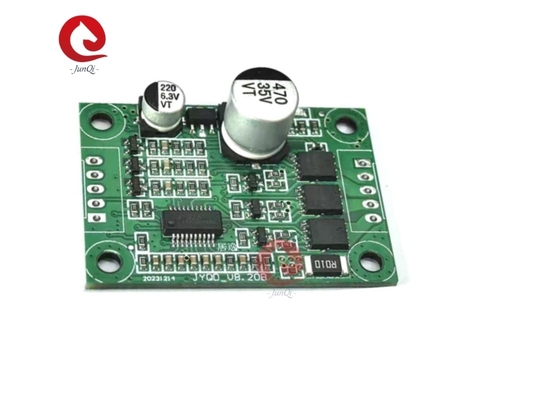

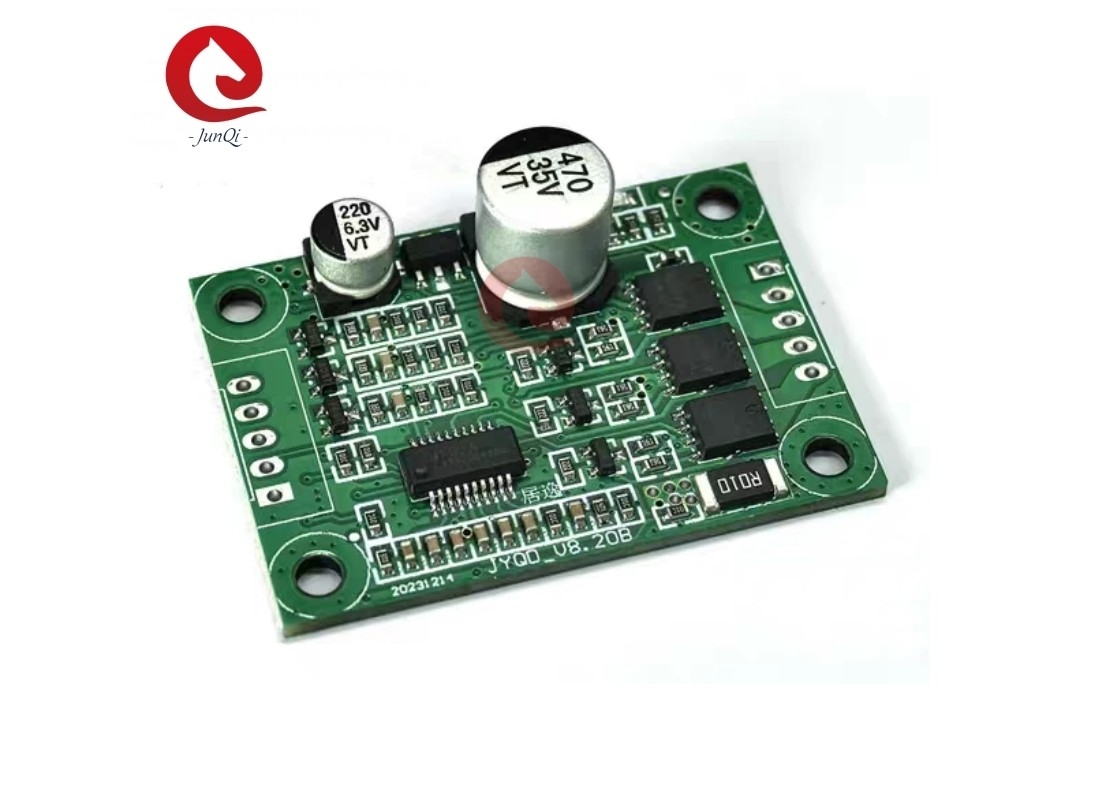

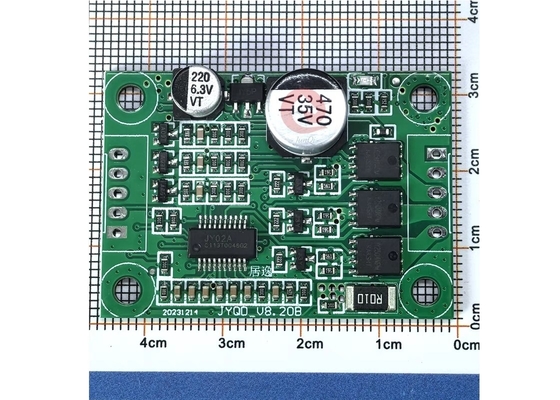

5V~28VDC 최대 5A 드라이버 보드 JYQD_V8.20B 홀 없는 BLDC 모터

1모터의 전압 및 전력 매개 변수가 지정된 드라이버 보드의 범위를 초과하지 않는지 확인합니다.
2이 드라이버 보드는 3단계 브러시리스 센서리스 모터에 사용되지만 모든 3단계 브러시리스 센서리스 모터에 직접 적합하지 않습니다.역행, 모터 노로드 작업 전류가 너무 커, 속도는 안정적이지 않습니다, 효율이 낮고, 부하로 시작 할 수 없습니다.) 고객은 최고의 운전 효과를 얻기 위해 실제 상황에 따라 드라이버 보드의 저항과 용량을 조정할 수 있습니다 (우리와 연락하십시오., 우리는 기술 지원을 제공 할 것입니다)
3. JYQD-V8.20B 드라이버 보드는 하우징과 히트 싱크없이 맨 보드입니다. 모터의 전력이 36W 이하인 경우, 히트 싱크를 추가 할 필요가 없습니다.그것은 단지 정상적인 환기를 보장하고 잘 단열해야합니다. 모터의 전력이 36W 이상이라면, 그것은 히트 싱크를 추가해야합니다.
4. JYQD-V8.20B 드라이버 보드가 반전 연결 보호가 없다는 점에 유의하십시오. 반전 극성 연결이 발생하면 드라이버 보드를 영구적으로 손상시킬 것입니다.
5. 드라이버 보드에서 5V 출력 포트는 외부 장치를 연결하는 것을 금지합니다. 그것은 속도 조절 및 역행을위한 보드의 외부 잠재 미터와 스위치에만 적용됩니다.
6JYQD-V8.20B 드라이버 보드의 M M 터미널은 모터 속도 펄스 출력 신호 (추동-당력 출력) 이며 최대 출력 전류는 5mA 미만입니다.

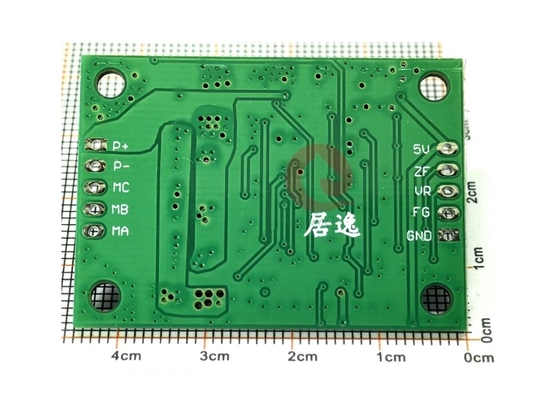

1.제어 포트

5V ----- 드라이버 보드 내부 출력 전압, 전력 측정기 및 스위치 속도 조절 및 역행에만 사용됩니다.

Z/F---- 회전 방향 제어 포트. 연결 5V 높은 수준 또는 연결이 없습니다 전방 방향, 연결 0 V 낮은 수준 또는 연결 GND는 역방향입니다.

VR ----속도 제어 포트. 아날로그 전압 선형 속도 조절 0.1v -5V, 입력 저항은 20K Ohm입니다, 입력 PWM 속도 조절 때 GND와 연결, PWM 주파수:1-20KHZ; 작업 사이클 0-100%

GND 횡단보드 내부 제어용

2전원 포트

MA ---- 운동 단계 A

MB ---- 모터 단계 B

MC---- 모터 단계 C

GND----DC-

VCC----DC +

3운전자 보드가 모터에서 50cm 이상 떨어져있는 경우 보호 된 전선을 사용하십시오. 그렇지 않으면 정상적인 사용에 영향을 미치는 비정상적인 운전으로 이어질 수 있습니다.



4제어장치 거리: 2.54mm, 전원장치 거리:20.54mm



5드라이버 MOSFET 및 히트 싱크 또는 설치 판 사이의 단열에주의를 기울여.



차원 도면:
