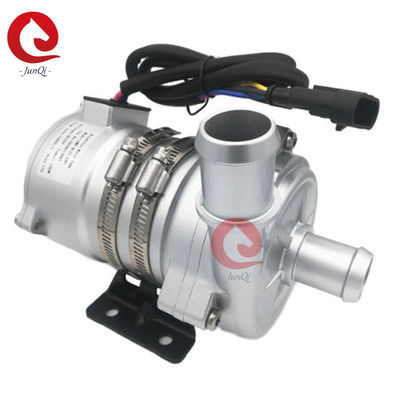

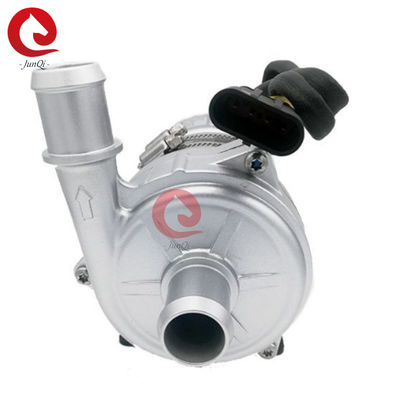

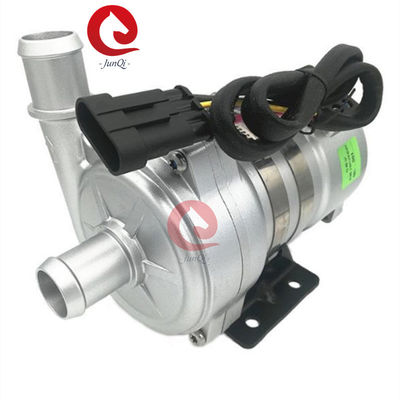

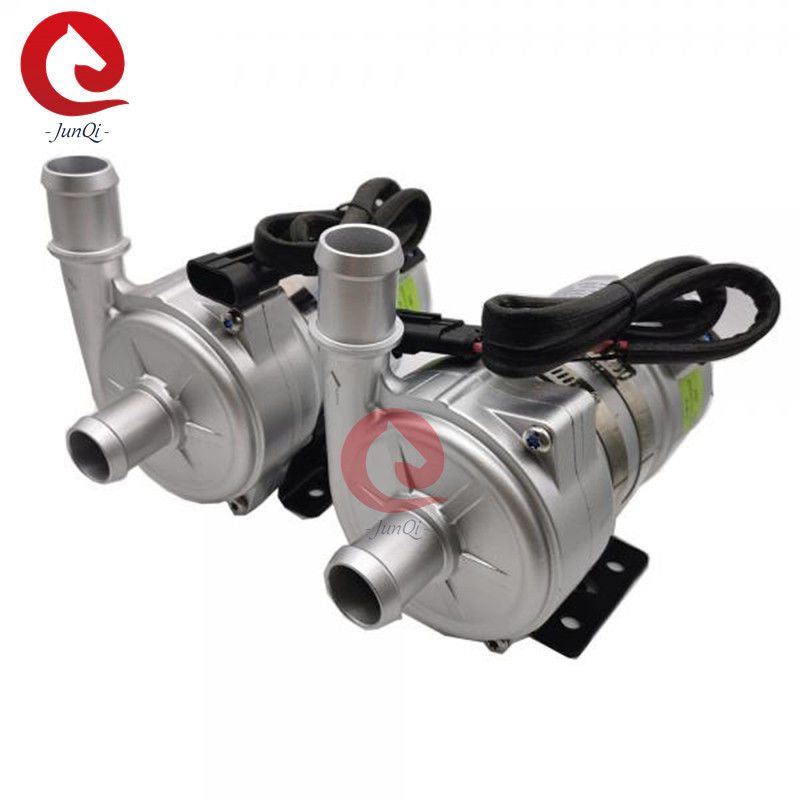

24VDC 2400L/H 16M BEV BUS 오토 브러시리스 DC 물 펌프 PWM 제어 JP-BL43-426T

24VDC 2400L / H 16M 버스 및 코치 Intl ((BCI) BEV 버스 물 펌프, PWM 제어와 함께 정키 자동 브러쉬리스 DC 물 펌프


특징
◆원심 분기 펌프
◆자기력 전달
◆고효율의 브러쉬리스 DC 모터, 낮은 전력 소모, 높은 효율, 긴 서비스 수명.

◆온도 범위가 넓다
◆동속 흐름을 조절합니다.
◆반극성 보호
◆건조 가동 보호
◆전압 과전류 보호
◆ 과부하, 과온 보호

기술 설명 (액과 접촉하는 관련 부품)
1펌프 헤드 하우징: 알루미늄 합금
2펄러: PPS+GF
3방패 구멍: PPS+GF
4셰프 수갑: 카보룬덤 복합재료
5셰프트: 스테인레스 스틸 (3CR14) 셰프트
6자석 하우스: PPS 플라스틱 캡슐
7밀봉 반지: EPDM
8EMC: 3급
9소음:≤60dB

운전 장치 (모터 포함)
1운전 로터: PPS 플라스틱 캡슐화 자석
2스루브 및 견과류: SUS 304 스테인리스 스틸
3운전 모터: 브러쉬 없는 DC 모터
4모터 와이어 프레임:PPA GF
5펌프 하우징: 샌드 블래싱 및 애노딩 + PE 파우더 코팅과 함께 다이 주름 알루미늄 케이스.
6괄호: 강철
7- 브래킷 링: US 304 스테인리스 스틸
8. IP68 등급 (en60529) 에 근거한 방수성
9커넥터 모델: 325304061AAH (응용 플러그 325304061AMH)
10노즐 지름:41mm (1.61 인치)

장착 지침
JP-BL43-426T 시리즈 펌프는 사전 충전이 필요한 원심 펌프입니다.
펌프는 항상 펄러가 있는지 확인하기 위해 시스템의 가장 낮은 위치에 설치
액체에 잠겨 있거나 전원을 켜기 전에 펌프를 미리 채워
1: 펌프는 15 분 동안 (후 15 분 동안) 건조 작동 할 수 있음에도 불구하고 건조 작동해서는 안됩니다.
분 건조 실행, 그것은 자동으로 멈출 것입니다), 건조 실행은 소음을 만들어, 또한 증가
셰프와 셰프 수갑에 경직.
2:용어 추천 직경 파이프 연결 펌프 입구, 당신은 작은 직경을 사용 하는 경우
펌프 입구, 펌프의 마이너스 압력으로 인해 외부 공기가 더 쉽게 펌프로 들어갑니다.
파이프 라인을 통해 펌프, 그것은 펌프 성능 저하를 만들 것입니다, 또한 공기
거품이 펌프를 손상시킵니다.
3: 펌프 입구 방향에서 보았을 때, 펄러는 시계 방향으로 회전합니다.
출구 (outlet port)
4: 펌프는 수직 또는 수평적으로 설치될 수 있습니다 (그림 1 참조)
수직으로, 출구 포트는 위로 있어야 합니다.
5: In order to avoid the dry- running (air get stuck in impeller),the water pump outlet port should: In order to avoid the dry- running (air get stuck in impeller),the water pump outlet port should: 물 펌프 출구 포트는 구동기를 구동기를 구동기를 구동기를 구동기를 구동기를 구동기를
수직 또는 휠러 상단에 있어야 합니다. (그림 1 참조)
6: 연결 된 파이프는 수직으로 장착되어야합니다 (또는 20cm에 팔꿈치가 없습니다)
쉽게 배수되면, 출구 파이프는 90도 미만 팔꿈치에서 사용해서는 안됩니다 (그림 2 참조).
7: 큰 곡물 불순물 액체로 바다 물 또는 다른 무거운 오염을 사용할 수 없습니다
중간

■온도 매개 변수
1중간 액체 온도: -40°C ~ +85°C (-40°F ~ + 185°F)
2작업 환경 온도: -40°C ~ +85°C (-40°F ~ +185°F)
3저장 온도: -40°C ~ +70°C (-40°F ~ +158°F)
100°C까지, 하지만 그것은 서비스 수명을 줄일 것입니다.
■시스템 압력
-0.2에서 2.5바 (100°C (212°F)
서비스 수명은 20000시간 이상입니다. 평준 전압과 36°C (86°F) 에어비언트
온도
■전압 범위
24V 가량 물 펌프, 작동 범위 18V ~ 32V
비록 모터는 전압과 온도의 넓은 범위에서 사용할 수 있지만, 과도한 또는 너무
낮은 전압과 온도는 모터의 사용 기간에 영향을 미치므로 펌프는
온도 방사선에 노출된 환경.
중형 액체: 액체 혼합물 (글리콜 함량이 60% 이하의 물)
■ 전기 매개 변수


연결 장치 모델 및 그에 따른 전기적 특성 (그림 3 참조):


■ 주의
1작업 환경 온도:-40°C-120°C, 설치 동안 세 요소 촉매, 가스 배열 파이프 시스템 및 엔진에 가까운 것을 피해야합니다.작업 환경 온도를 보장합니다.
2물 펌프의 설치 위치는 가능한 한 낮은 물 수준에 가깝게 있어야합니다. 펌프의 사용 수명을 연장하기 위해.
3. 먼지 환경에서 멀리 펌프를 사용하십시오, 먼지는 서비스 수명을 줄이기 위해 유해합니다
4. 물의 순수성에주의를 기울이고, 펌프의 서비스 수명을 줄이기 위해 램 및 임플러 차단을 피합니다
■ 성능 매개 변수


■외부 차원


적용:
