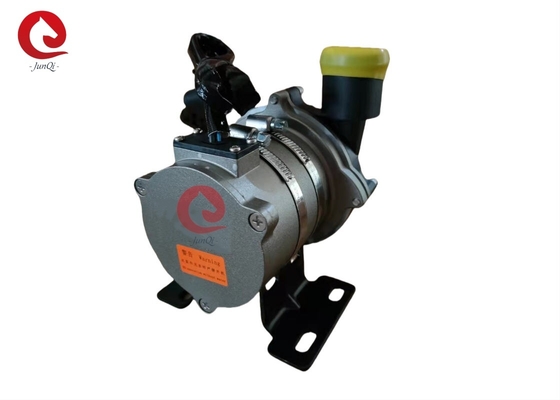

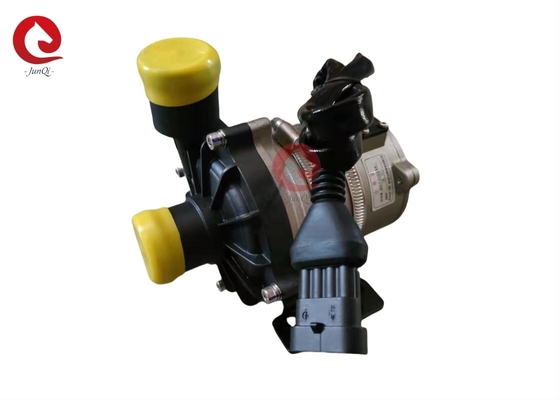

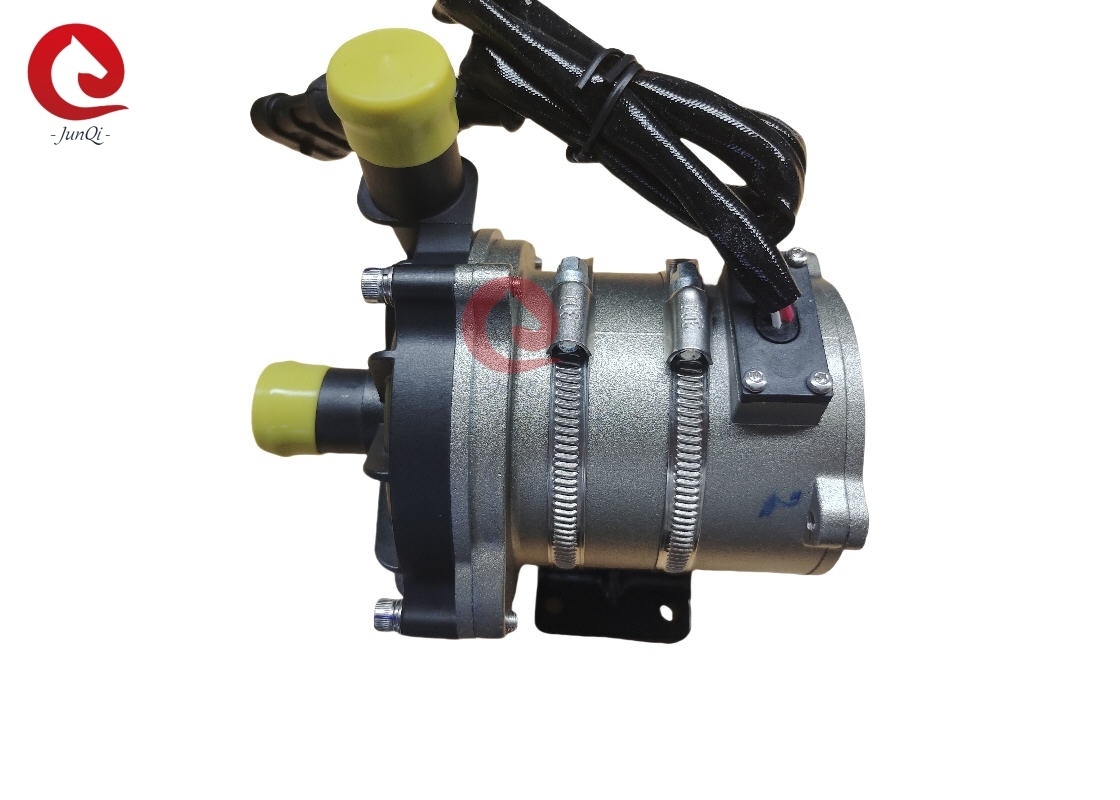

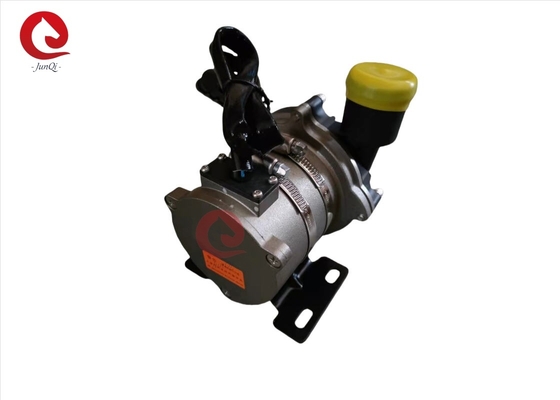

새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프

새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프

  • 새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프
  • 새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프
  • 새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프
  • 새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프
새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프
제품 상세 정보:
원래 장소: 중국
브랜드 이름: junqi
인증: IS9001, TS16949,CE
모델 번호: JP200-1
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotialbe
포장 세부 사항: 수출에 적합
배달 시간: 주문에 따라,
지불 조건: T/T, 웨스턴 유니온, 페이팔
공급 능력: 1000set/월
접촉
상세 제품 설명
모델: JP200-1 재료: PPS+GF, 스테인리스
전압: 12V/24V DC 힘: 300W 미만
정격 유량: 50L/min~120L/min 머리: 2m~12m(21kPa~115kPa)
애플리케이션: 하이브리드버스, 전기차, E버스, BCI
하이 라이트:

24VDC Electricl 워터 펌프

,

냉각 시스템 전기 워터 펌프

,

PWM 오류 피드백 기능 워터 펌프

      JP200-1 브러시리스 DC 워터 펌프

새로운 에너지 버스/트럭 냉각 시스템용 12V 24VDC Electricl 워터 펌프, Can BUS, PWM 오류 피드백 기능 포함

애플리케이션:

하이브리드 버스, 하이브리드 승용차, 전기 자동차, 기차, 선박 및 기타 난방에 널리 사용되며



냉각 순환 시스템.




특징:
★ 원심 펌프
★ 자기력 전달
★ 고효율 브러시리스 DC 모터, 저전력 소비, 고효율, 긴 서비스
삶.
★ 넓은 작동 온도로
★ PWM 신호 속도 제어(옵션)
★ 진단 신호 출력(옵션)
★ 통신 모드(옵션)
★ 일정한 흐름 제어로
★ 역 극성 보호
★ 드라이 러닝 보호
★ 과전압, 과전류 보호
★ 과부하, 과열 보호
★ 대유량 50~120LPM
★ 낮은 머리 2~12m


 새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프 0

기술적인 매개변수 테이블:



아니요.   기술적인 매개변수

1

중간 액체 50% 글리콜 수용액(Organic Type, 입자크기≯0.35,ppm≯0.1g/L 선택 선호)

2

극한 중간 온도 -40℃~120℃

정상 중간 온도 10℃~90℃

4

보관 온도 -50℃~90℃

5

극심한 -40℃~105℃

6

유량 범위 50L/min~120L/min

7

헤드 레인지 2m~12m(21kPa~115kPa)

8

정격 전압 DC12V /DC24V

9

전압 범위 DC9~16V /DC18~32V

10

≤300W

11

통신 및 제어 유형 CAN/PWM 또는 켜기/끄기

12

보호 수준 IP68

13

무게 ≤1.5kg(브래킷 제외)

14

소음 ≤60dB(A)(5.2 그림 참조)

15

서비스 수명 >20000h

16

입구/출구의 OD φ38

17

리드선 종류 펌프 본체 또는 커넥터가 있는 리드선과 통합

18

보호 기능 과전류 보호, 과/저전압 보호, 과열 보호, 회전자 잠김 보호, 공회전 보호, 역극성 보호.




2. 기계적 설치
2.1 펌프는 수직 또는 수평으로 설치할 수 있습니다(그림 1 참조) 설치 시
수직으로, 출구 포트는 위쪽이어야 합니다.
2.2 공회전(공기가 임펠러에 갇힘)을 피하기 위해 워터 펌프 출구 포트는
수직 또는 임펠러의 상단에 있어야 합니다.(그림 1 참조)
2.3 연결된 파이프는 수직으로 장착되어야 합니다(또는 20cm에 엘보우가 없어야 함).
쉽게 배출되기 때문에 출구 파이프는 90도 이하의 엘보우를 사용해서는 안 됩니다(그림 2 참조).
2.4 큰 입자의 불순물 액체를 액체로 하여 바닷물이나 기타 오염 물질을 사용할 수 없습니다.
중간 .

새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프 1


전기 인터페이스:

3.1 PWM/CAN 통신 커넥터 및 핀 포트 설명 권장:
제조:TE 커넥티비티(추천하다)
커넥터 모델:AMP282106-1
일치하는 플러그 모델:AMP282088-1
새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프 2
3.2 비추천 커넥터:
리드선이 있는 워터 펌프의 적용을 위해 JUNQI International은 커넥터를 교체할 수 있습니다.
고객 요청으로 유형.또는 고정 속도(켜기/끄기)용 2핀 커넥터, 피드백이 있는 3핀 커넥터
기능(또는 3핀 PWM 통신 애플리케이션)에 대한 자세한 요청은 당사에 문의하십시오.




성과 지표:

4.1 성능 곡선:

새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프 3



4.2.소음
소음 테스트 조건:
1. 시험실 온도: 23℃,
2. 물 속도: 최대 속도
3. 유량: 최대 유량
테스트 결과: ≤60dB(A), 최대 테스트 값 선택
노이즈 테스트 측정 위치는 아래 그림과 같습니다.

새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프 4
4.3 CAN 통신:
디자인 선택시 협의 후 추천 동의를 받아주세요!4.4 PWM
커뮤니케이션(추천)
4.4.1 워터 펌프 커넥터 핀 포트 정의(그림3, 그림4)
새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프 5
새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프 6





주의:
1. 워터 펌프 전원 공급 회로에 퓨즈를 추가하여 고장이 발생한 경우 전원 공급을 차단하십시오.
2. 워터 펌프가 덮히거나 막혀 주변 장치의 가열에 영향을 받지 않도록 하십시오.설치 공간은 유지 보수 및 교체 작업에 편리합니다.
3. 작업 주변 온도:-40℃--120℃, 설치 중에 3요소 촉매, 가스 배출 파이프 시스템 및 엔진에 가까운 것을 피하고 작업 환경 온도를 보장해야 합니다.
4. 워터 펌프의 설치 위치는 펌프의 수명을 연장하기 위해 가능한 한 낮은 수위에 가까워야 합니다.
5. 물의 순도에주의를 기울이고 펌프의 수명을 단축하기 위해 잼 및 임펠러 차단을 피하십시오.
6. 먼지가 많은 환경에서 멀리 떨어진 펌프를 사용하십시오. 먼지는 서비스 수명을 줄이기 위해 유해합니다.

기계적 치수:
새로운 에너지 버스 냉각 장치를 위한 12V 24VDC 전기 수도 펌프 7
