고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | junqi |
| 인증: | IS9001, TS16949,CE |
| 모델 번호: | OWP-BL93-301 |
| 최소 주문 수량: | 5개 세트 |
|---|---|
| 가격: | Negotialbe |
| 포장 세부 사항: | 수출에 적합합니다 |
| 배달 시간: | 주문 중인 토대, |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 1000개 세트 / 달 |
| 모델: | OWP-BL93-301 | 재료: | 알루미늄합금 |
|---|---|---|---|
| 전압: | 24Vdc | 힘: | 100W |
| 정격유량: | 1800L/H, | 맥스 머리: | 9M |
| 애플리케이션: | 하이브리드 버스, 전기 자동차 | 용법: | 냉각제 |
| 하이 라이트: | BLDC 작은 자동차 물 펌프,1800L/Min 자동차 물은 노력합니다,냉각제 서큘레이션 브러시리스 직류 물 펌프 |
||

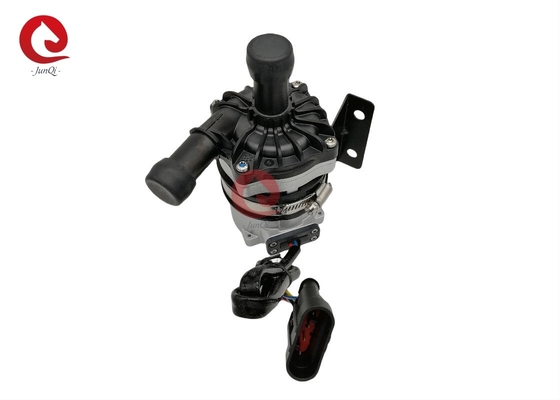

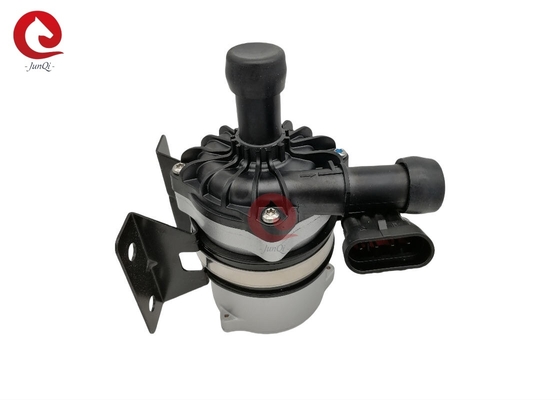

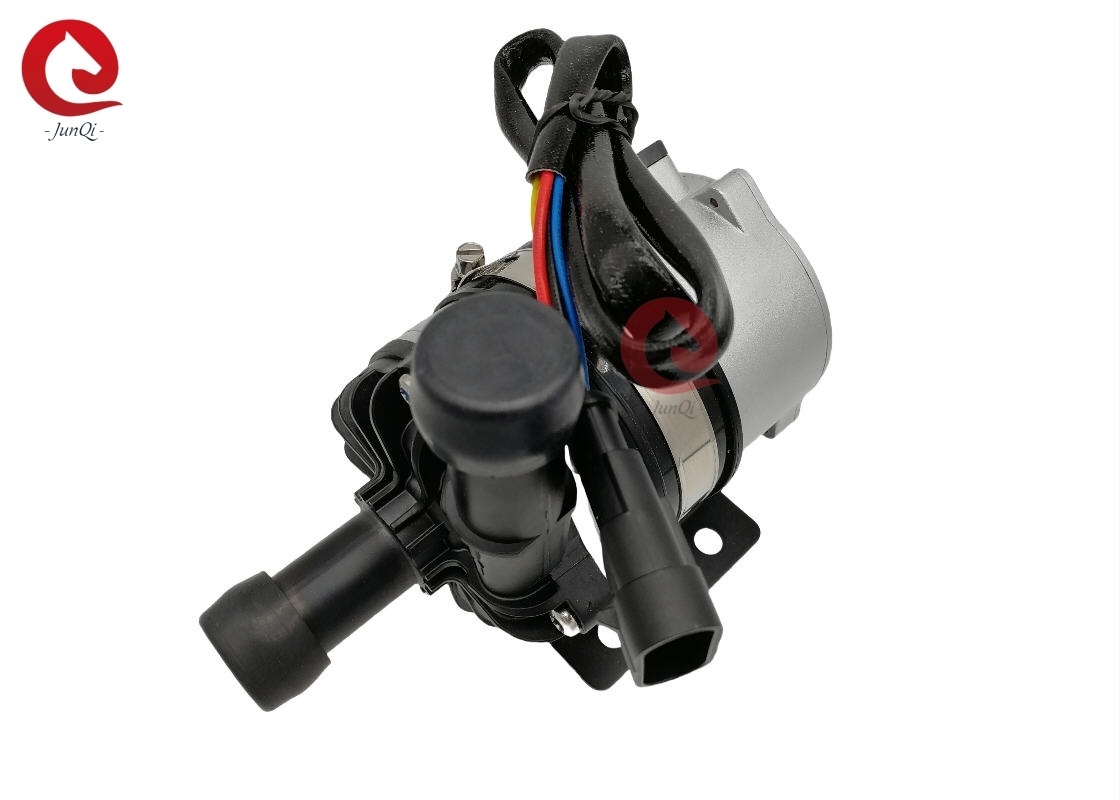

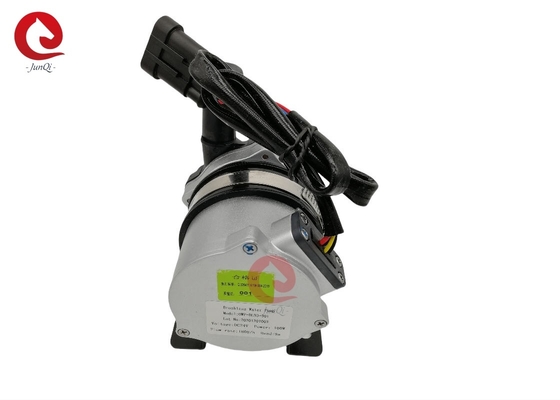

OWP-BL93-301 100W PWM 제어와 BLDC 물 펌프와 오류 진단 콜트 펌프, 글리콜펌프, 블디시 물 펌프
■ 특징
◆Magnetic 힘 전송 (방패 펌프 구조) 원심 펌프
◆High 효율 브러시리스 직류 전동기, 저 전력 소모, 고효율, 긴 서비스 라이프.
◆With 넓은 범위 작동 온도
◆PWM 신호 속도 제어용
◆With 일정한 흐름 제어용
◆Reverse 극성 보호
보호를 운영하는 ◆Dry
전류 보호 위에서, ◆Over 전압
온도 보호 위에서, ◆Overload
■ 모델사양
OWP-BL93-301 (24VDC)
■ 설치 방법
OWP-BL93-300 시리즈 펌프는 사전에 채워서 요구하는 원심 펌프입니다,
추진하는 것이 항상 있다는 것을 보증하기 위해 시스템의 최하위 위치에 설치된 펌프는 전원 켬 전에 액체에 몰입했거나, 펌프를 사전에 채웠습니다 .
1 : 그것이 30 초 동안 건식-작동 할 수있는 (30초의 건식-작동 뒤에, 그것이 자동적으로 멈출 것입니다) 지라도, 펌프는 드라이-런링, 또한 샤프트와 샤프트 슬리브에 찰과상을 증가시키면서, 드라이 러닝이 소음을 낼 것입니다.
2 : 당신이 펌프, 파이프라인을 통한 펌프에 대한 외부 공기 더 쉬운 엔터에서 음압 때문에, 더 작은 직경 호스 펌프 유입구를 사용하면, 펌프 유입구를 연결시키는 추천된 직경 파이프를 이용하시오 그러면 그것은 펌프성능 퇴보를 만들 것이고 또한 기포가 펌프에 대한 피해를 만듭니다.
3 : 펌프 유입구 방향으로부터 보여진 것처럼, 추진하는 것은 오른쪽으로 돌아서 회전합니다 (배출구 포트에 화살을 보세요).
4 : 수직적으로 설치될 때 펌프는 수직적으로 설치되거나 수평적으로 (그림 1을 보시오) 탑재될 수 있습니다, 배출구 포트가 위로 향하여야 합니다 .
5 : 마른 운영을 회피하기 위해 (공기가 추진하는 것에 낍니다), 물 펌프 배출구는 추진하는 것의 상부에서 거나 수직이어야 합니다. (그림 1을 보시오)
6 : 연결 파이프는 수직적으로 탑재되 (또는 공기를 만들기 위한 20 센티미터에) 어떤 팔꿈치도 쉽게 배출하지 않았습니다, 배수구가 90 도 보다 더 덜 사용되지 말아야 합니다
팔꿈치 (그림 2를 보시오).
7 : 큰 곡물 음란 액체와 해수 또는 다른 심한 오염을 액체 매질로 이용할 수 없습니다 .
온도 파라미터
매질 액 온도 : -40C 내지 +85C (+ 185' Ｆ에 대한 -40' Ｆ)
대기 온도로 일하는 것 : -40C 내지 +85C (+185' Ｆ에 대한 -40' Ｆ) 습도 ≤90%
저장 온도 : -40C 내지 +70C (+158' Ｆ에 대한 -40' Ｆ) (100 Ｃ에 상승하지만 그것이 서비스 수명을 단축시킬 것입니다)
■ 시스템 압력
-0.2 내지 2.5 바 (100C (212' Ｆ).
서비스 수명은 정격 전압과 36C (86' Ｆ) 대기 온도를 기반으로 한 20,000 시간 이상입니다.
■ 전압 범위
평가된 12V 물 펌프, 실행할 수 있는 범위 9V - 16V
평가된 24V 물 펌프, 실행할 수 있는 범위 18V - 30V
비록 모터스가 전압과 온도의 넓은 범위에서 사용될 수 있지만, 그러나 지나치 또는 또한 저전압과 온도가 모터스의 서비스 수명에 영향을 미칠 것이지만, 펌프는 열 복사 주변을 향하고 있을 수 없습니다.
매질 액 : 정제수, 액체 혼합물 (60% 글리콜 아래에 물을 공급하 )
■ 전기적 매개 변수
|
작업 전압 (VDC) |
정격 전력 (W) |
정격유량 (L/H) |
차원 (밀리미터) |
중량 (g) |
|
18-30V(24V) |
100W | Q=1800L/H H=9M | 148*90*132 | 1.12KG |
연결기 모델과 상응하는 전기적 성질 (그림 3을 보시오) :
| AMP282106-1 | (검은) 1 | 2 (노랑색) | 3 (청색) | (검은) 4 |
| (조화된 플러그 AMP282109-1) |
국민 총수요 | 결점 피드백 | PWM | +24V |
■PWM 캐릭터
| 듀티 싸이클 | 기술 | 말하세요 : 1 : PWM 듀티 싸이클 운율 에러 2% 2 : PWM 전압 :24VDC / 12VDC (펌프 전압과 마찬가지로) 주파수 :50-1000KHz 3 : 레코엔드 PWM 정지 의무 :10% 4 : PWM 분리로서의 추천된 0% 의무 |
| 0%≤duty≤10% | 스톱 상태 | |
| 11%≤duty≤55% | 운영하는 분 속도 | |
| 56%≤duty≤90% | PWM 방식 (선형 속도 제어범위) |
|
| 91%≤duty≤100% | 운영하는 최대 속도 |
■ 관심
1. 대기 온도로 일하는 것 :-40C--85C, 촉매작용인 3요소에 마감을 회피하려고 하, 기체 방전 배관계와 설치 동안 엔진이 일하는 환경 온도를 보증합니다.
2.물 펌프의 설치 위치는 펌프의 서비스 수명을 연장하기 위해, 최대한 많이 저수위에 마감되어야 합니다.
4. 먼지 많은 환경에서 먼 펌프를 사용하시오 그러면 황사는 서비스 수명을 감소시키도록 해롭습니다
5. 물의 순도에 유의하고 펌프의 서비스 수명을 감소시키기 위해 차단된 잼과 추진하는 것에 회피하세요
■ 성능 파라미터
제품 태그 :아주 튼튼하 전기적 워터 펌프 전기적 엔진 물 펌프
