| 원래 장소: | 중국 |
| 브랜드 이름: | JUNQI |
| 인증: | CE,ROHS, UL |
| 모델 번호: | BLSD4850DC-2Q-H |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | PE 가방 + 판지 |
| 배달 시간: | 5-10 일 |
| 지불 조건: | T/T,L/C,Paypal |
| 공급 능력: | 1000이지 세트 / 일 |
| 제품 이름: | 브러시리스 직류 모터 구동장치 | 작업 전압: | 48VDC ((17~56VDC) |
|---|---|---|---|
| 피이크 전류: | 50A | 경향을 계속하세요: | 25A |
| 출력 전력: | 1200W | 기준 입력: | 0~5V/PWM/Frequency |
| 적용: | 홀 센서를 갖춘 BLDC 모터 | ||
| 하이 라이트: | 1200W BLDC 드라이버,홀 센서 BLDC 드라이버,48VDC 브러시리스 DC 모터 드라이버 |
||
폭 넓은 전압 17~56VDC 연속 전류 25A 1200W BLDC 드라이버 48VDC 3Phase Hall 센서 브러시리스 DC 모터
특징:
1표면 장착 기술, 작은 크기, 높은 전류
22 쿼드란트 PI 밀접 회로 속도 또는 좋은 선형성을 가진 전류의 제어.
3다른 모터에 대한 변수 매개 변수 설정.
4. 안전 역행, 안전 시작, 활성화, 브레이크, 속도 참조 및 속도 펄스 (PG) 출력 기능, 경보. 단회전 및 과 온도 보호.
53가지 종류의 기준 입력: 아날로그 전압, PWM, 주파수
63단계 BLDC 모터와 홀 센서에 적합합니다.
7산업용 칩 사용
모델 및 사양:
| 모델 |
전압 (VDC) |
난 피크 (A) |
내가 알아 (A) |
포 (W) |
참조 입력 |
크기 (mm) |
| BLSD4810WDC-2Q-H |
12v (17~56VDC) |
10 | 5 | 240 |
0~5V/ PWM/ 빈도 |
W82.5L162,H29 |
| BLSD4820WDC-2Q-H | 20 | 10 | 480 | W82.5L162,H29 | ||
| BLSD4850WDC-2Q-H | 50 | 25 | 1200 | W82.5L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5L181,H53 |
운전자 번호 정보:
BLSD 24 35 WDC -2Q-H-T P
BLSD: BLDC 속도 운전자
24: 등급 전압 (VDC)
35: 최고 전류 제한 (A)
DC=정상적인 DC 전압, LDC=우주 낮은 DC 전압, WDC=우주 넓은 DC 전압
2Q: 2차원 운전 모드
H: H 시리즈 ((고전 및 변수 매개 변수)
T=-40~+65°C Ta, Unlabelled=-10~+45°C Ta
P=0~3KHz 펄스 입력 SV, Unlabelled=0~5V SV
경고:
1운전자의 최고 전류를 선택합니다:모터의 등급 전류 Ir가 표시되면 Ip ((A)∙2*Ir(A)
모터 Pr ((W) 의 가등식 출력 파워가 표시되면 Ip ((A)4*Pr/Vr. Vr ((V) 는 모터의 정량 전압입니다.
2운전 사각형:드라이버는 I&III 사분기에서만 사용됩니다.
3주파수 입력:F-V 전송 모듈은 SV 포트에서 주파수 조절을 위해 드라이버에 추가 할 수 있습니다.
4브레이크 동작:BK 포트가 낮은 수준으로 전환되면 모터는 바닥 MOSFET을 통해 롤링을 단축하여 빠르게 작동을 멈추게됩니다.브레이킹 시 모터 속도는 안전브레이킹 속도 Ns를 초과해서는 안 됩니다 ((연결 도표를 참조).
5전선 간섭:홀 신호는 길이가 50mm 이상이면 와일링 선의 교전 전류에 의해 방해 될 수 있습니다.보호된 선을 사용하는 것이 좋습니다..
6모터 인슐라:롤 센서 / 롤 센서 모터 Cse / 롤 센서 모터 케이스
단열 저항>100MOhm@500VDC
다이렉트릭 강도 <1mA@500VAC/50-60Hz/1분
전형적인 연결:
기계적 크기:

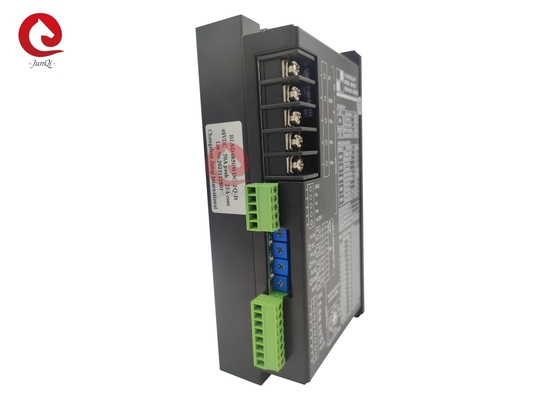

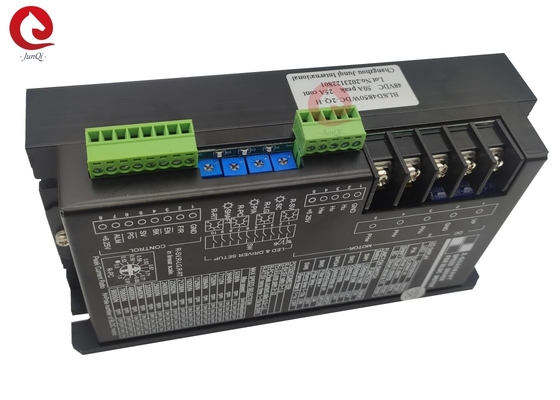

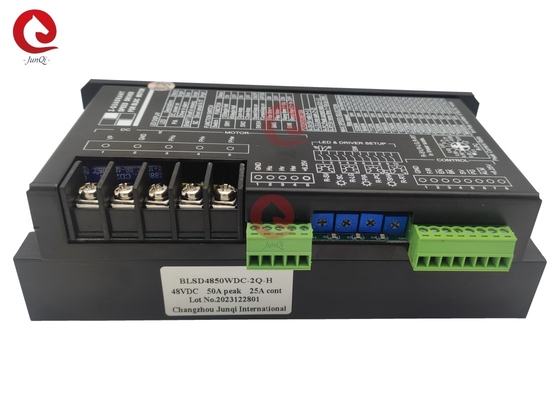

사진 세부 정보:
