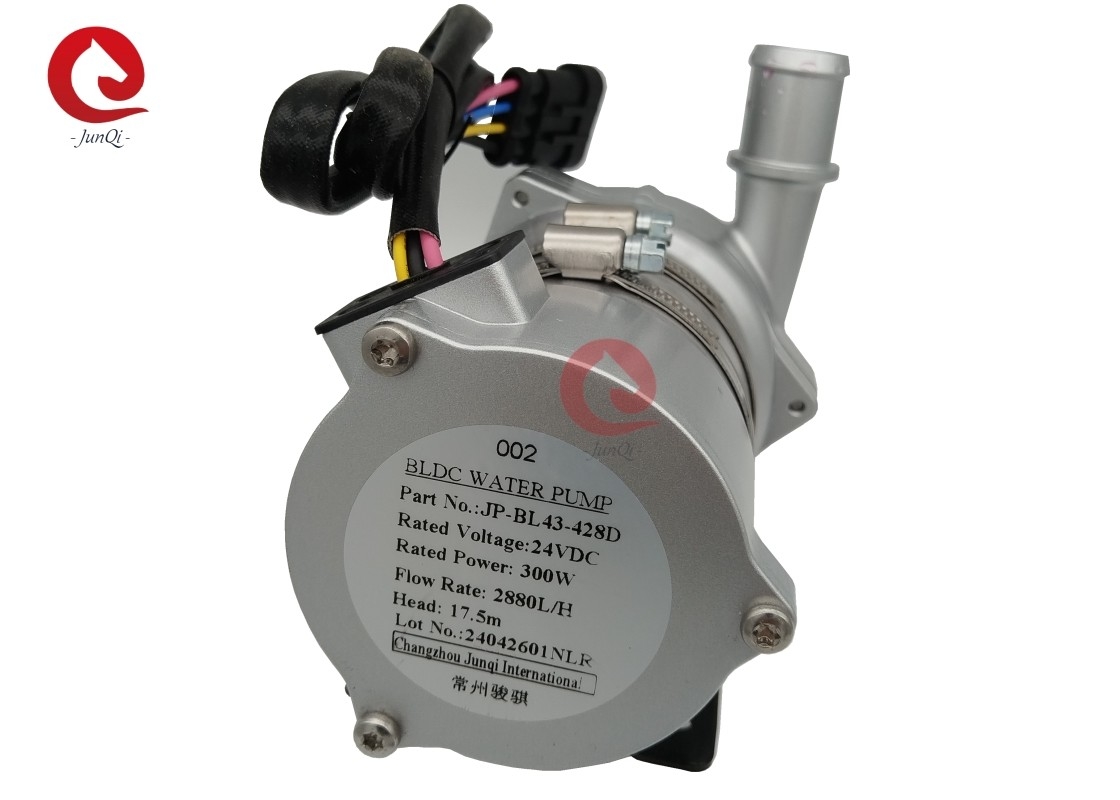

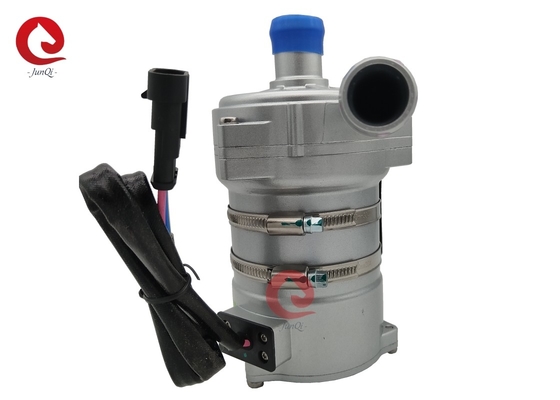

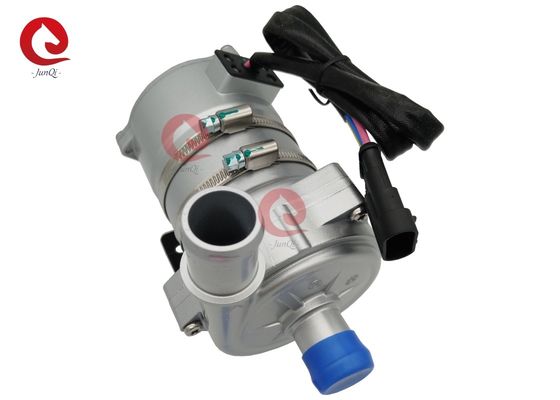

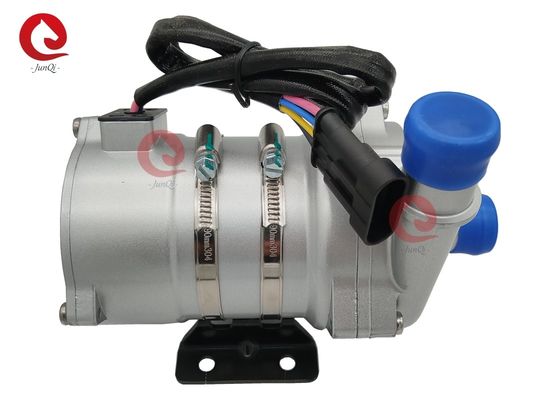

정키 24V 300W 하이 헤드 17.5m 냉각물 물 펌프, PWM 제어 및 오류 피드백

정키 24V 300W 하이 헤드 17.5m 냉각수 펌프, PWM 제어 및 오류 피드백

■ 응용 프로그램
하이브리드 버스, 하이브리드 승용차, 전기 차량, 기차, 선박 및 기타 난방 및 냉각 순환 시스템에서 널리 사용됩니다.

■ 특징
◆ 원심 분기 펌프
◆ 자기 힘 전달
◆ 고효율의 브러쉬 없는 동전 모터, 낮은 전력 소모, 높은 효율, 긴 사용 수명.
◆ 넓은 범위 의 작동 온도
◆ PWM 신호 속도 조절 (선택)
◆ 진단 신호 출력 (선택)
◆ 일정한 흐름 조절
◆ 반극성 보호
◆ 드라이 러닝 보호
◆ 과전압, 과전류 보호
◆ 과부하, 과온 보호

■ 기술 설명 (액과 접촉하는 관련 부품)
펌프 헤드 하우스: 알루미늄 합금
임펠러: PPS+GF
방패 구멍: PPS+GF
셰프 수갑: 카보룬덤 복합재료
셰프트: 스테인리스 스틸 (CR314) 셰프트
마그네트 하우스: PPS 플라스틱 캡슐
밀봉 반지: EPDM



■ 설치 지침
OWP-BL43-428D 시리즈 펌프는 전 충전을 필요로 하는 원심 펌프입니다.
펌프는 시스템에서 가장 낮은 위치에 설치되어 펄러가 항상 액체에 잠겨있는지 확인하거나 전원을 켜기 전에 펌프를 미리 채워줍니다.

1: 펌프는 15 분 동안 드라이 런닝을 할 수 있음에도 불구하고 드라이 런닝을해서는 안됩니다 (15 분 드라이 런닝 후 자동으로 중단됩니다). 드라이 런닝은 소음을 낼 것입니다.또한 셰프와 셰프 수갑에 경직을 증가.

2: 펌프 입구를 연결하는 권장 직경 파이프를 사용 하 여, 당신은 작은 직경 펌프 펌프 펌프 입구를 사용 하는 경우, 펌프에 부정적인 압력 때문에,외부 공기는 파이프 라인을 통해 펌프에 더 쉽게 입력, 그것은 펌프 성능 저하를 만들 것입니다, 또한 공기 거품 펌프에 손상을 줄 것입니다.

3: 펌프 입구 방향에서 보았을 때, 펄러는 시계 방향으로 회전합니다 (출구 포트에 있는 화살표를 참조하십시오).

4: 펌프는 수직 또는 수평으로 장착 할 수 있습니다 (그림 1 참조) 수직으로 장착되면 출구 포트는 위로 있어야합니다.

5: 건조 흐름을 피하기 위해 (공기가 휠러에 갇혀) 물 펌프 출구 포트는 수직 또는 휠러 상단에 있어야합니다. (그림 1 참조)

6: 연결 된 파이프는 수직으로 장착되어야합니다 (또는 20cm에서 팔꿈치가 없어야합니다) 공기가 쉽게 배출되도록 하기 위해, 출구 파이프는 팔꿈치 90도 이하로 사용되지 않아야합니다 (그림 2 참조).

7: 바다 물이나 다른 무거운 오염 물질을 액체 매개체로 사용할 수 없습니다.


■ 온도 매개 변수
중간 액체 온도: -40°C ~ +85°C (-40°F ~ + 185°F)
작업 환경 온도: -40°C ~ +120°C (-40°F ~ +248°F)
저장 온도: -40°C ~ +70°C (-40°F ~ +158°F)
(최고 100 °C, 그러나 그것은 서비스 수명을 단축 할 것입니다)

중형 액체: 액체 혼합물 (글리콜 함량이 60% 이하의 물)


■ 전기 매개 변수

■ 펌프 커넥터 설명:

■ PWM 제어 차트:

■ 오류 피드백 차트:

■ 성능 곡선:

• 외부 차원
