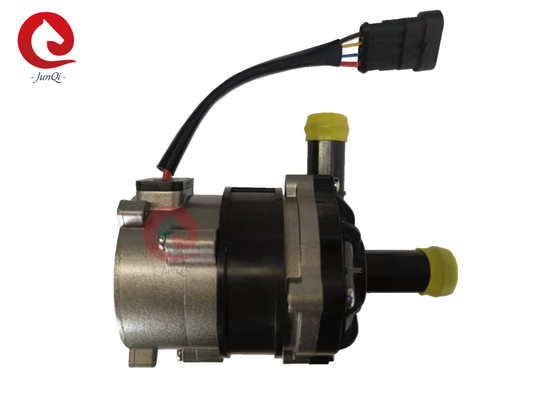

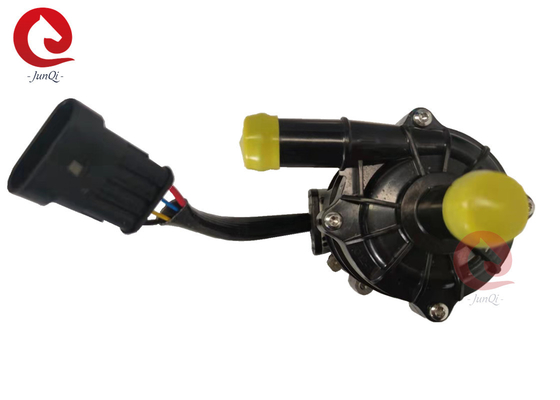

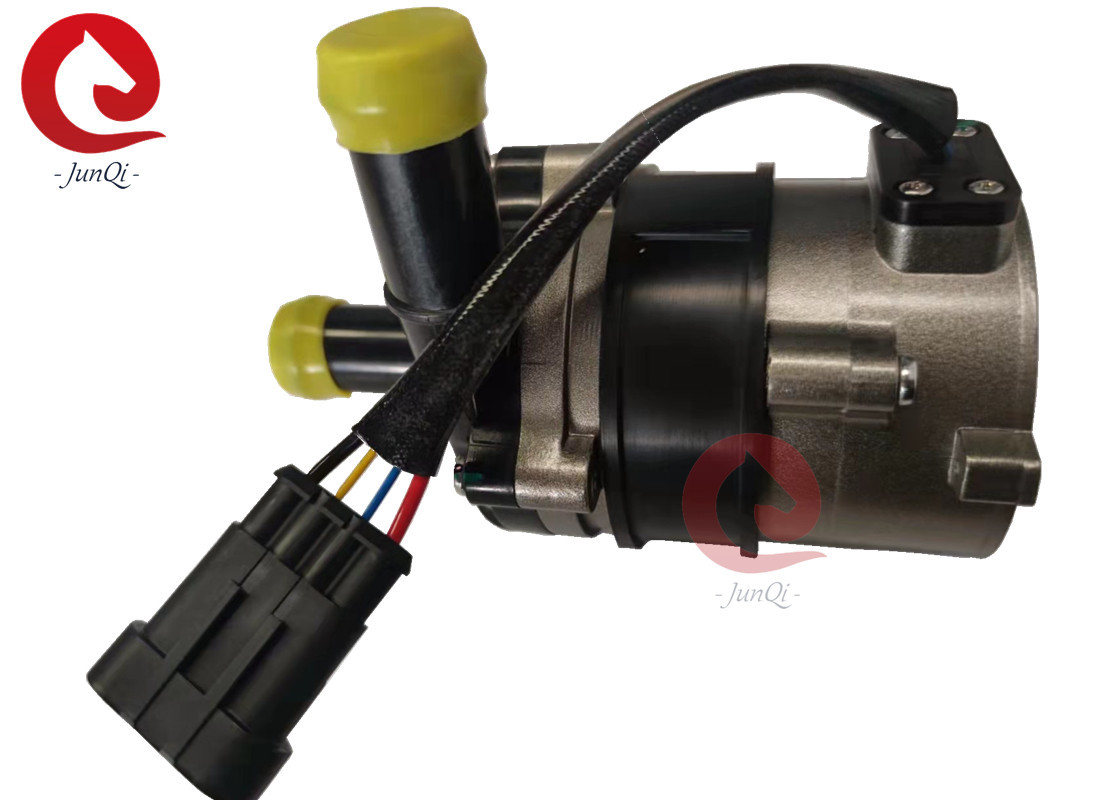

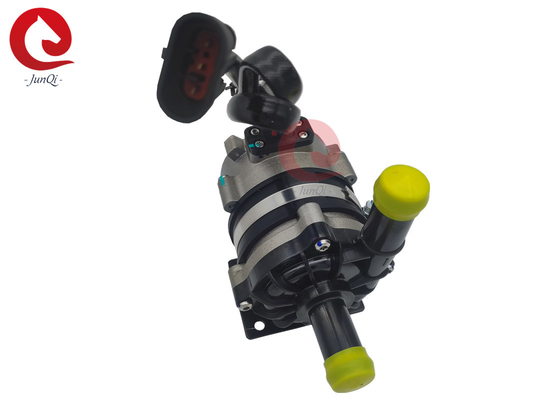

정키 JP100-24V 원심순환 DC 물 펌프 전기 차량 셀 EV 냉각 펌프

정키 JP100-24V 원심순환 DC 물 펌프 전기 차량 셀 EV 냉각 펌프

♣ 특징

* 단일 단계 원심 분기 펌프

* 자기 힘 전달 (신장 펌프 구조)

* 높은 효율의 브러쉬리스 DC 모터, 낮은 전력 소비, 높은 효율, 긴 서비스 수명

* 넓은 범위의 작동 온도

* PWM 신호 속도 조절 (선택 가능한 PG 신호 피드백)

* 일정한 흐름 제어

* 역극성 보호

* 드라이 러닝 보호

* 전압 이상, 전류 이상 보호

* 과부하, 과온 보호

* 자동차용 전자 부품

♣ 기술 설명 (액과 접촉하는 부분)

펌프 헤드 하우징: PPS+GF

임펠러: PPS+GF

방패 구멍: PPS+GF

셰프트 베어링: 탄소 합성재료 + 지르코니아 세라믹 세척기

셰프트: 홀 스틸 셰프트

로터: 나일론 주사 포장

밀봉 반지: EPDM

♣ 운전 장치 (모터 포함)

가동 전자기: 마그네트+나일론 주입 포장

나사 및 견과류: SUS 304 스테인리스 스틸

운전 모터: 브러쉬 없는 모터

모터 와이어 프레임: PPA+GF (백색)

펌프 가구: 알루미늄 합금

브래킷: SUS 304 스테인리스 스틸

브래킷 링: US 304 스테인레스 스틸 + 덤핑 고무 반지

IP68 등급에 기초한 방수 (en60529)

커넥터:3 핀 또는 4 핀 (PG 신호 피드백)

노즐 지름:22.2mm (내방 지름:20mm)

♣ 기본 정보

♣ 장착 지침:

♣ 온도 매개 변수

중간 액체 온도: -40°C ~ +120°C (-40°F ~ + 248°F)

작업 환경 온도: -40°C ~ +100°C (-40°F ~ +212°F)

저장 온도: -40°C ~ +70°C (-40°F ~ +158°F)

(최고 100 °C, 그러나 그것은 서비스 수명을 단축 할 것입니다)

시스템 압력

-0. 2 ~ 2.5 바 (100 °C (212 °F)

사용 기간은 평판 전압과 36°C (86°F) 주변 온도를 기준으로 20000시간 이상입니다.

♣ 커넥터 모델과 핀

♣ 주의

1작업 환경 온도:-40°C-120°C, 설치 동안 3 요소 촉매, 가스 배열 파이프 시스템 및 엔진에 가까운 것을 피해야합니다.작업 환경 온도를 보장합니다.

2물 펌프의 설치 위치는 가능한 한 낮은 물 수준에 가깝게 있어야합니다. 펌프의 사용 수명을 연장하기 위해.

3물 저항을 줄이기 위해, 가능한 한 줄여야 합니다 수 수 펌프의 파이프에 팔꿈치, 펌프에서 20cm 이내에 어떤 팔꿈치.

4. 먼지 환경에서 멀리 펌프를 사용하십시오, 먼지는 서비스 수명을 줄이기 위해 유해합니다

5. 물의 순수성에주의를 기울이고, 펌프의 서비스 수명을 줄이기 위해 램 및 임펠러 차단을 피하십시오.

♣ 곡선 차트

♣PWM 제어 설명:

♣ 전체 차원

물 펌프 생산 라인:

♣이용:

HEV ((하이브리드 전기 차량),EV ((전기 차량), 열차, 선박 및 기타 난방 및 냉각 순환 시스템에 적용됩니다.
