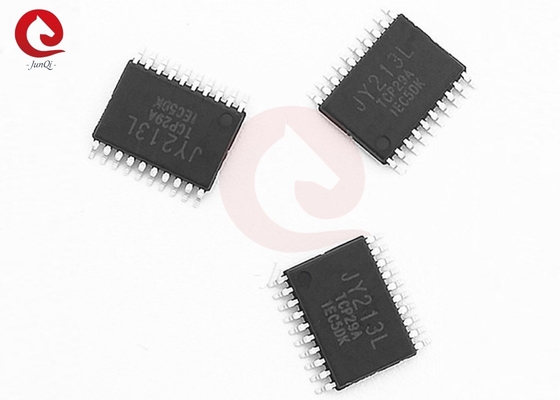

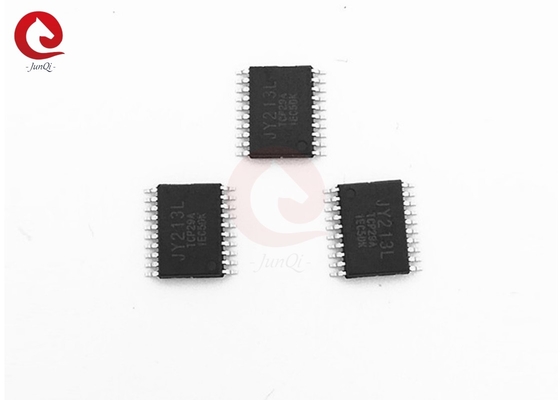

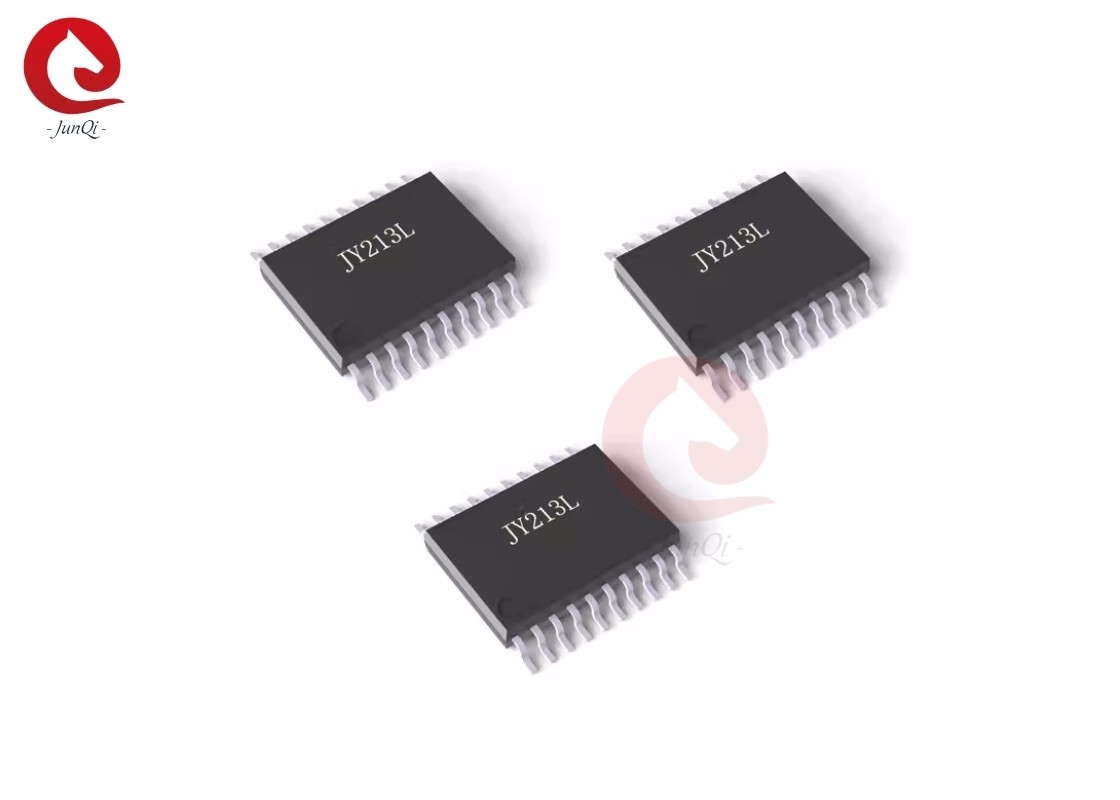

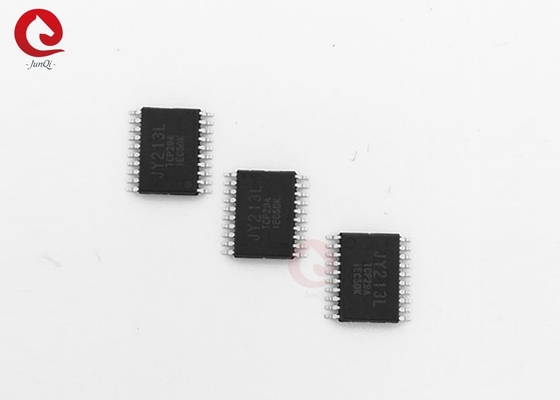

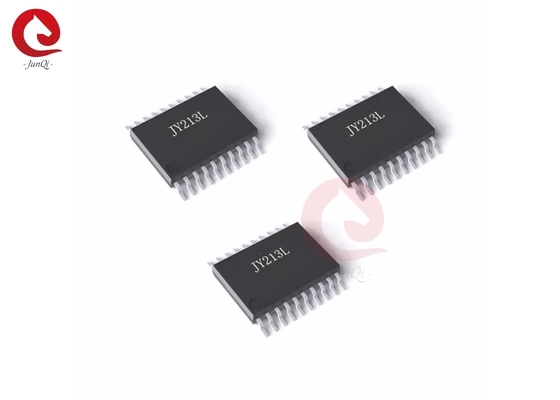

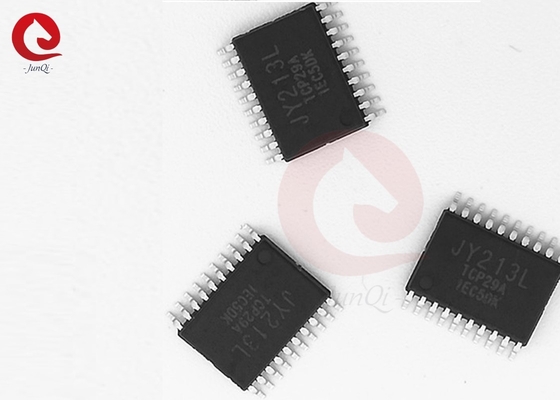

JY213L SSOP-20 반 브릿지 드라이브 90V 3단계 게이트 드라이버

설명:

JY213L는 세 개의 독립적인 높고 낮은 측면 참조 출력 채널을 가진 전력 MOSFET 및 IGBT 장치에 대한 고속 3 단계 게이트 드라이버입니다.내장 된 죽은 시간 보호 및 샷 횡단 보호 반 다리 손상을 방지UVLO 회로는 VCC와 VBS가 지정된 임계 전압보다 낮을 때 오작동을 방지합니다. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage tolerance활성화 핀 (EN) 이 포함되어 있어 대기 모드를 사용하여 긴 배터리 수명을 실현하기 위해 칩을 낮은 휴식 전류 상태로 설정할 수 있습니다.

특징:

• 통합 된 90V 반 브릿지 높은 사이드 드라이버
• 3단계 반대교 게이트까지 작동 할 수 있습니다.
• 각 높은 측면 채널에 부트 스트랩 다이오드
• 내장된 '죽은 시간' 보호
• 방아쇠 보호
• VCC 및 VBS의 전압 잠금 상태
• VCC 및 VBS의 낮은 작동 전압 0 ∼5.5V
• 3.3V 및 5V 입력 논리 호환
• 낮은 대기 전류를 위해 핀 (EN) 를 활성화
• IO+/IO-: VCC=15V, VBS=15V에서 +1.2A/?? 2.0A
• 내장된 시간
• 일반 모드 dV/dt 노이즈 캔슬링 회로
• 음변전압의 허용량
• 더 나은 노이즈 면역을 위해 낮은 dI/dt 게이트 드라이브
• 40oC ~ 125oC 작동 범위
• 작은 발자국

응용 프로그램:

• E-BIKE/전기 전동 도구 3단계 모터 드라이버
• 배터리 가동 미니/마이크로 모터 제어
• 일반용 인버터
