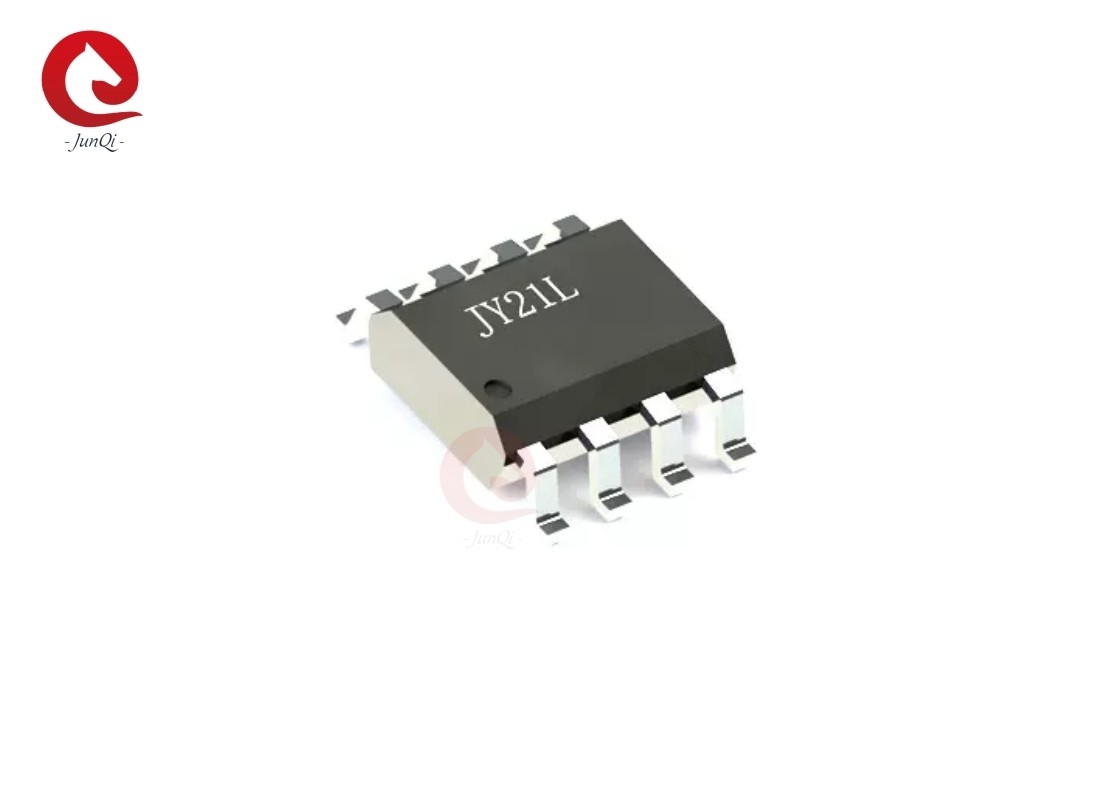

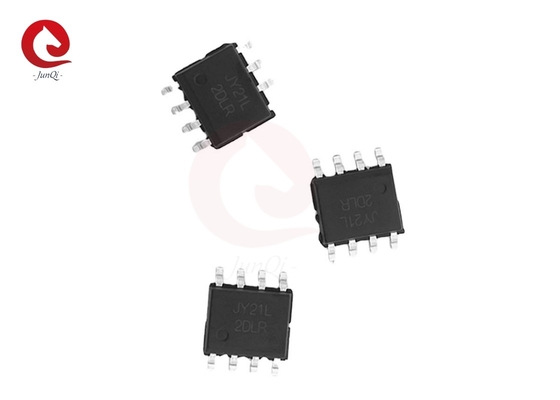

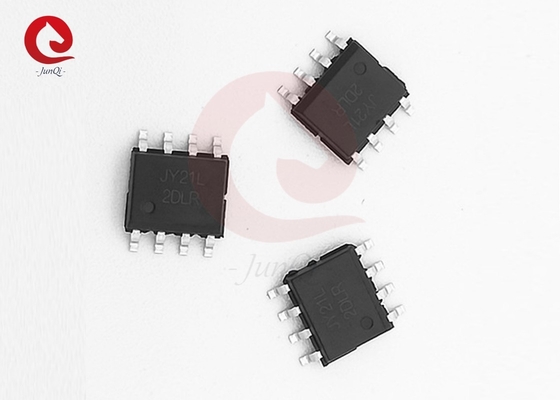

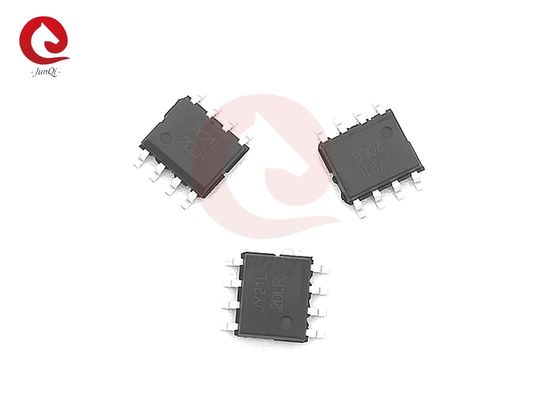

브러시리스 DC 모터 드라이버 IC JY21L SOP-8 대신 IR2101S 푸시 칩을 사용할 수 있습니다.

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	JEUNKEI
인증:	ISO9001, CE
모델 번호:	JY21L

결제 및 배송 조건:

최소 주문 수량:	50 PC (이용 가능한 샘플)
가격:	USD0.5-USD0.9/PC
포장 세부 사항:	수출을 위한 한 벌
배달 시간:	발주량 /Negotiable에 의존하세요
지불 조건:	전신환,, 서양인 조합, 페이팔
공급 능력:	달 당 10000pcs

상세 제품 설명

이름:	ic 제어	모델 번호:	JY21L
타입을 설치하세요:	표면 장착 가능	포장 사양:	SOP-8
게이트 드라이브 공급 범위:	5.5V~20V	출력원 / 싱크 전류 역량:	450mA/850mA
높은 쪽 플로우팅 공급:	-0.3~150V	낮은 쪽과 주 전원 공급:	-0.3~25V
강조하다:	제어 브러쉬리스 DC 모터 드라이버 IC , SOP-8 브러시리스 DC 모터 드라이버 IC , 브러쉬 없는 DC 모터 드라이버 Ic

일반 설명
이 제품은 P-SUB P-EPI 프로세스를 기반으로 한 고전압, 고속 전력 MOSFET 및 IGBT 드라이버입니다.부동 채널 드라이버는 150V까지 작동하는 두 개의 N 채널 전력 MOSFET 또는 IGBT를 독립적으로 운전하는 데 사용할 수 있습니다.. 논리 입력은 표준 CMOS 또는 LSTTL 출력, 3.3V 로직까지 호환됩니다. 출력 드라이버는 최소 드라이버 교차 전도성을 위해 설계된 고 펄스 전류 버퍼 스테이지가 있습니다.전파 지연은 높은 주파수 응용 프로그램에서 사용을 단순화하기 위해 일치합니다..

특징:
● 3.3V 로직 호환
● 150V까지 완전 작동
● 부트스트랩 동작 을 위해 설계 된 떠 있는 채널
● 게이트 드라이브 공급 범위 5.5V에서 20V
● 출력 소스 / 싱크 전류 능력 450mA / 850mA
● 모든 토폴로지를 수용할 수 있는 독립적인 논리 입력
● -5V 마이너스 Vs 능력
● 두 채널 모두 에 대한 일치 된 전파 지연

신청서
● 전력 MOSFET 또는 IGBT 드라이버
● 소형 및 중형 전력 모터 운전자

패키지 및 응용 회로:

핀 설명:

핀 번호	핀 이름	핀 함수
1	Vcc	하측 및 주 전원 공급
2	HIN	높은 사이드 게이트 드라이버 출력 (HO) 에 대한 논리 입력
3	LIN	낮은 측면 게이트 드라이버 출력 (LO) 에 대한 논리 입력
4	COM	토지
5	LO	낮은 측면 게이트 드라이브 출력, LIN와 단계
6	Vs	높은 측면 부동 공급 턴 또는 부트스트랩 반환
7	HO	HIN와 맞물려 높은 사이드 게이트 드라이브 출력
8	VB	높은 측면 부동 공급

기능 블록 다이어그램:

절대 최대 등급:

기호	정의	미니.	맥스	단위
VB	높은 측면 부동 공급	-0.3	150	V
VS	높은 측면 부동 공급 수익	VB- 20	VB+0.3
VHO	높은 사이드 게이트 드라이브 출력	VS-0.3	VB+0.3
VCC	하측 및 주 전원 공급	-0.3	25
VLO	낮은 사이드 게이트 드라이브 출력	-0.3	VCC+0.3
VIN	HIN&LIN의 논리 입력	-0.3	VCC+0.3
ESD	HBM 모델	2500	V
기계 모델	200	V
PD	패킷 전력 분산 @TA≤ 25oC	∙	0.63	W
제1차JA	온도 저항 결합 환경	∙	200	oC/W
TJ	분기 온도	∙	150	oC
TS	저장 온도	-55	150
TL	납 온도	∙	300
