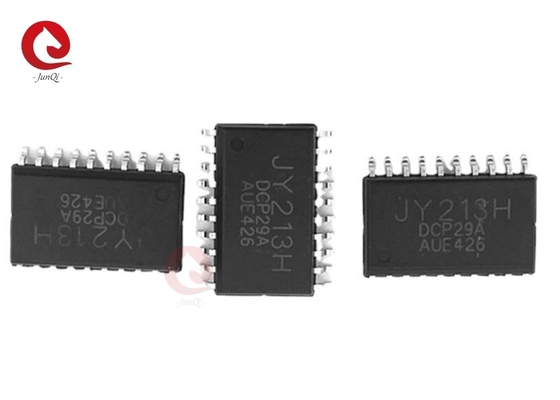

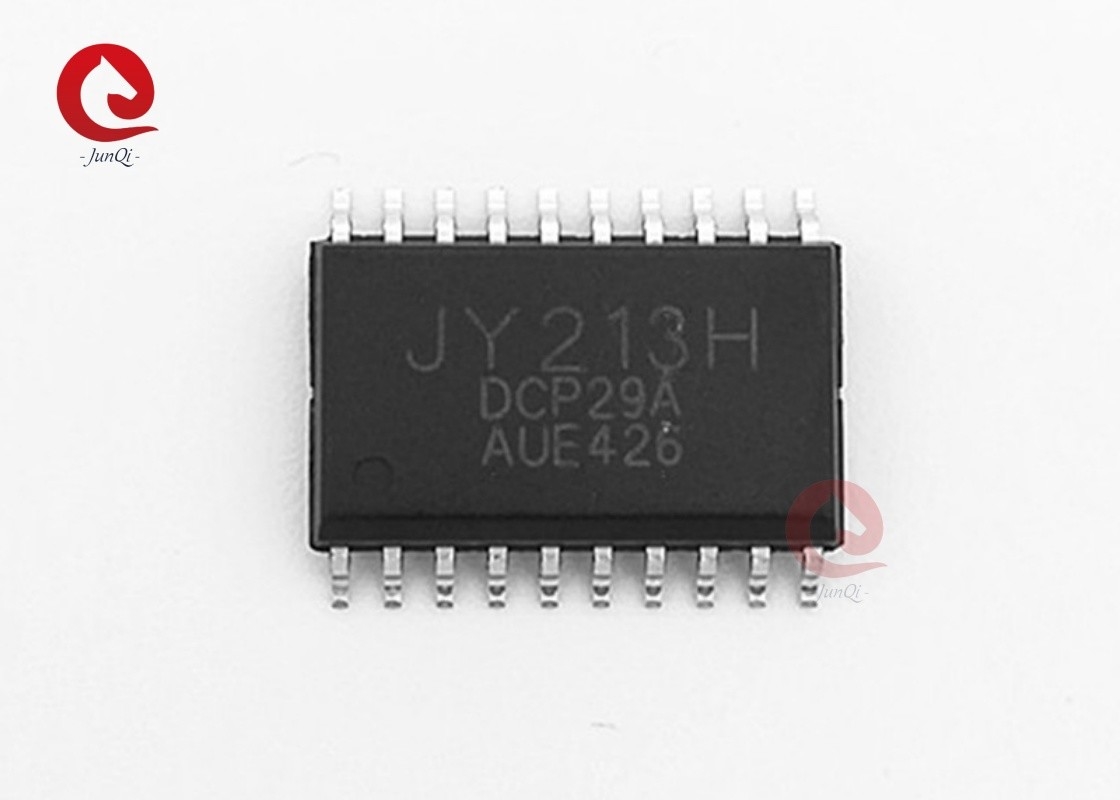

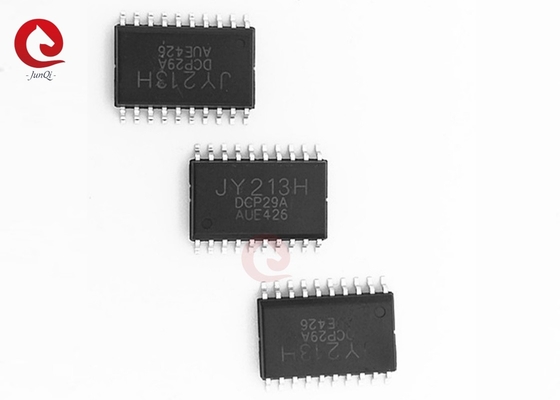

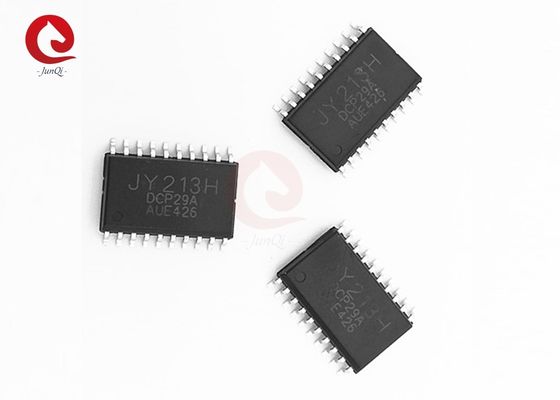

JY213H SOP20 BLDC 모터 드라이버 MOSFET / IGBT 드라이버 고속 고전압 3단계 게이트 드라이버

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	JEUNKEI
인증:	ISO9001,CE
모델 번호:	JY213H

결제 및 배송 조건:

최소 주문 수량:	50 PC (이용 가능한 샘플)
가격:	협상 가능
포장 세부 사항:	수출을 위한 한 벌
배달 시간:	발주량 /Negotiable에 의존하세요
지불 조건:	전신환,, 서양인 조합, 페이팔
공급 능력:	달 당 10000pcs

상세 제품 설명

이름:	고속 전력 MOSFET	모델 번호:	JY213H
패키지 종류:	SOP20	채널형:	하프 브릿지 하이 사이드 드라이버
운전하다:	최대 3상 하프 브리지 게이트 드라이버	그리드 형태:	고전압 3상 게이트 드라이버
입력 로직 호환 가능:	3.3V, 5V, 15V	고전압 프로세스:	600V
내장 입력 필터:	그래요	적용:	3상 모터 인버터 드라이버
강조하다:	SOP20 BLDC 모터 드라이버 MOSFET , 고속 BLDC 모터 드라이버 MOSFET , 고전압 BLDC 모터 드라이버 MOSFET

설명:

JY213H는 고속 전력 MOSFET 및 IGBT 드라이버로 3단계 게이트 드라이버를 위한 3개의 독립적인 높고 낮은 측면 참조 출력 채널을 갖는다.반 브릿지 고장을 방지하는 내장 정지 보호 및 샷-스루 보호UVLO 회로는 VCC와 VBS가 지정된 임계 전압보다 낮을 때 오작동을 방지합니다.600V 고전압 공정과 일반 모드 노이즈 캔슬링 기술은 높은 DV/dt 노이즈 조건에서 높은 측면 드라이버의 안정적인 작동을 제공합니다..

특징:

1. 통합 600V 반 브릿지 높은 측면 드라이버
2. 3단계 반교통 게이트까지 드라이버
3내장된 정지 제어
4샷 투어 보호
5. VCC와 VBS에 대한 전압 잠금 아래
63.3V, 5V, 15V 입력 로직 호환
7. 내장 입력 필터
8-40°C~125°C의 작동 범위
9일반 모드 dv/dt 노이즈 캔슬링 회로

응용 프로그램:

1. 3단계 모터 인버터 드라이버

블록 다이어그램

JY213H SOP20 BLDC 모터 드라이버 MOSFET / IGBT 드라이버 고속 고전압 3단계 게이트 드라이버 0

전형적인 응용 회로:

JY213H SOP20 BLDC 모터 드라이버 MOSFET / IGBT 드라이버 고속 고전압 3단계 게이트 드라이버 1

주문 정보:

유효한 부분 번호	패키지 종류	최고 코드
JY213H-S	20-PIN, SOP, 300밀리	JY213H-S
JY213H-S1	24-PIN, SOP, 300밀리	JY213H-S1
JY213H-S2	28-PIN, SOP, 300밀리	JY213H-S2

PIN 구성:

JY213H SOP20 BLDC 모터 드라이버 MOSFET / IGBT 드라이버 고속 고전압 3단계 게이트 드라이버 2

PIN 설명:

핀 이름	설명	핀 번호
핀 이름	설명	SOP20	SOP24
VCC	논리 및 저측 게이트 드라이버 전원 공급 전압	1	1
V5V	5V LDO 출력		2
HU	높은 측면 게이트 U 파스 드라이버에 대한 논리 입력	2	3
HV	높은 측면 게이트 V-fase 드라이버에 대한 논리 입력	3	4
HW	높은 측면 게이트 W-fase 드라이버에 대한 논리 입력	4	5
LU	낮은 측면 게이트 U-fase 드라이버에 대한 논리 입력	5	6
LV	낮은 측면 게이트 V-fase 드라이버에 대한 논리 입력	6	7
LW	낮은 측면 게이트 W-fase 드라이버에 대한 논리 입력	7	8
GND	논리 마운드 및 낮은 측면 게이트 드라이버 마운드	8	9
낮은	낮은 측면 게이트 드라이버 W-fase 출력	9	10
LOV	낮은 측면 게이트 드라이버 V-fase 출력	10	11
LOU	낮은 측면 게이트 드라이버 W-fase 출력	11	12
NC.	연결되지 않습니다		13
VSW	높은 측면 드라이버 W-fase 부동 공급 오프셋 전압	12	14
어떻게	높은 측면 드라이버 W 단계 게이트 드라이버 출력	13	15
VBW	높은 측면 드라이버 W-fase 부동 공급	14	16
NC.	연결되지 않습니다		17
VSV	높은 측면 드라이버 V-fase 부동 소급 ooset 전압	15	18
HOV	높은 측면 드라이버 V 단계 게이트 드라이버 출력	16	19
VBV	높은 측면 드라이버 W-fase 부동 공급	17	20
NC.	연결되지 않습니다		21
VSU	높은 측면 드라이버 U-fase 부동 소급 ooset 전압	18	22
어떻게	높은 측면 드라이버 U 단계 게이트 드라이버 출력	19	23
VBU	높은 쪽 드라이버 U-fase 부동 공급	20	24

JY213H SOP20 BLDC 모터 드라이버 MOSFET / IGBT 드라이버 고속 고전압 3단계 게이트 드라이버 3

PIN 설명:

핀 이름	설명	핀 번호
VCC	논리 및 저측 게이트 드라이버 전원 공급 전압	1
V5V	5V LDO 출력	2
NC.	연결되지 않습니다	3
SGND	논리적 근거	4
HU	높은 측면 게이트 U 파스 드라이버에 대한 논리 입력	5
HV	높은 측면 게이트 V-fase 드라이버에 대한 논리 입력	6
HW	높은 측면 게이트 W-fase 드라이버에 대한 논리 입력	7
LU	낮은 측면 게이트 U-fase 드라이버에 대한 논리 입력	8
LV	낮은 측면 게이트 V-fase 드라이버에 대한 논리 입력	9
LW	낮은 측면 게이트 W-fase 드라이버에 대한 논리 입력	10
NC.	연결되지 않습니다	11
NC.	연결되지 않습니다	12
PGND	낮은 측면 게이트 드라이버 땅	13
낮은	낮은 측면 게이트 드라이버 W-fase 출력	14
LOV	낮은 측면 게이트 드라이버 V-fase 출력	15
LOU	낮은 측면 게이트 드라이버 W-fase 출력	16
NC.	연결되지 않습니다	17
VSW	높은 측면 드라이버 W-fase 부동 공급 오프셋 전압	18
어떻게	높은 측면 드라이버 W 단계 게이트 드라이버 출력	19
VBW	높은 측면 드라이버 W-fase 부동 공급	20
NC.	연결되지 않습니다	21
VSV	높은 측면 드라이버 V-fase 부동 소급 ooset 전압	22
HOV	높은 측면 드라이버 V 단계 게이트 드라이버 출력	23
VBV	높은 측면 드라이버 W-fase 부동 공급	24
NC.	연결되지 않습니다	25
VSU	높은 측면 드라이버 U-fase 부동 소급 ooset 전압	26
어떻게	높은 측면 드라이버 U 단계 게이트 드라이버 출력	27
VBU	높은 쪽 드라이버 U-fase 부동 공급	28
