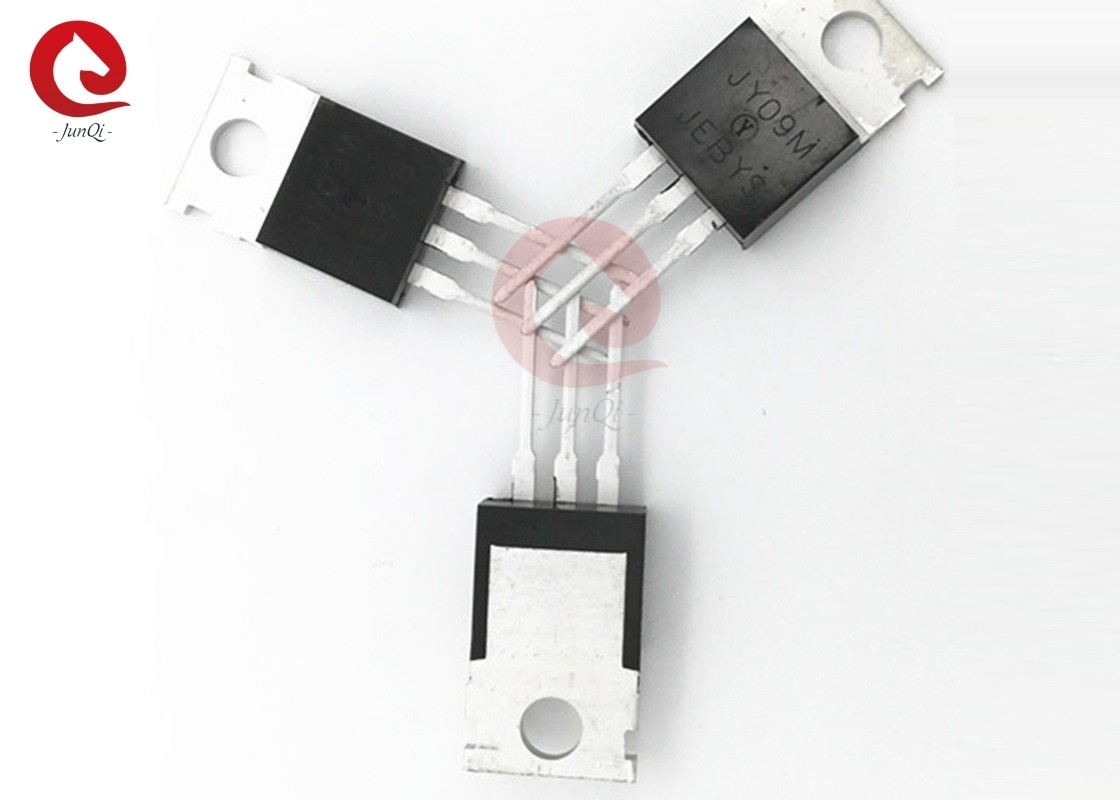

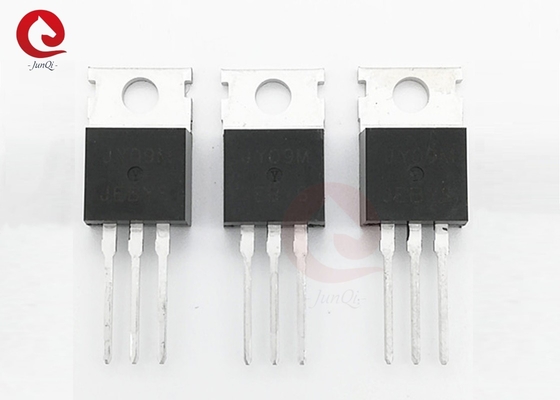

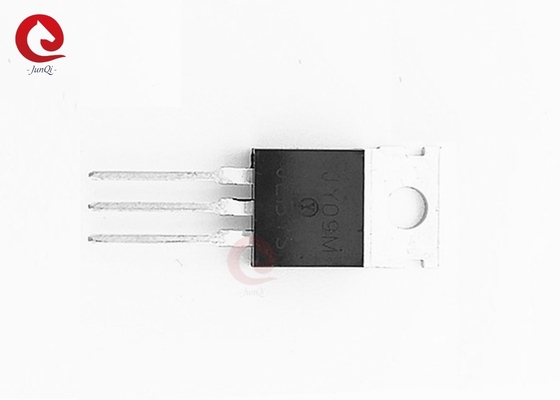

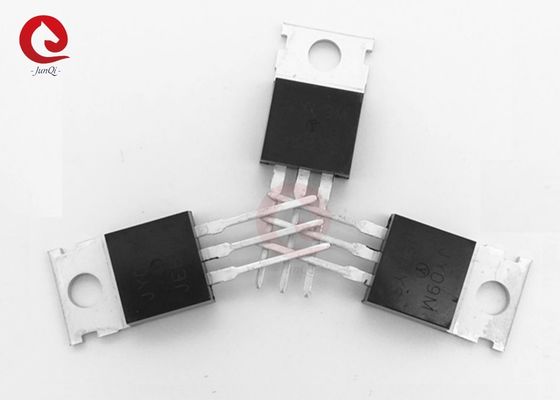

JY09M N 채널 강화 MOS IC TO-220 70V 90A 전력 MOSFET

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	JEUNKEI
인증:	ISO9001,CE
모델 번호:	JY09M

결제 및 배송 조건:

최소 주문 수량:	100개 (샘플 가능)
가격:	협상 가능
포장 세부 사항:	수출을 위한 한 벌
배달 시간:	발주량 /Negotiable에 의존하세요
지불 조건:	T/T, 페이팔
공급 능력:	하루당 1000PCS

상세 제품 설명

이름:	N 채널 강화 모드 전원 MOSFET	모델 번호:	JY09M
종류:	n채널	드레인-소스 전압:	70V
연속배수 경향:	90A ( Tc = 25℃)	최대 전력 손실:	162W
결합과 보존온도범위를 운영하기:	-55℃~+175℃
강조하다:	JY09M 강화 모드 전력 모스페트 , N 채널 강화 모드 전원 MOSFET , 70V 90A 증강 모드 전력 모스페트

일반 설명:

JY09M는 최신 트렌치 처리 기술을 사용하여 높은 세포 밀도를 달성하고 낮은 게이트 충전으로 온 저항을 줄입니다.이러한 특징은 결합이 이 디자인을 매우 효율적이고 신뢰할 수 있는 장치에 사용 하 여 전력 전환 응용 프로그램 및 다른 응용 프로그램의 다양한.

특징:

● 70V/90A, RDS ((ON) ≤6.8mΩ@VGS=10V
● 신속 한 전환 및 역체 회복
● 완전히 특징화 된 대산 전압 및 전류
● 열 을 잘 분산 시키기 위한 훌륭 한 패키지

응용 프로그램:

● 전원 전환 응용 프로그램
● 하드 스위치 및 고 주파수 회로
● 끊이지 않는 전원 공급

PIN 설명:

절대 최대 등급 (Tc=25°C, 달리 표시되지 않는 경우):

기호	매개 변수		한계	단위
VDS	배수 소스 전압		70	V
VGS	게이트 소스 전압		±20	V
난D	연속 배수 전류	TC=25°C	90	A
난D	연속 배수 전류	TC=100°C	65	A
난DM	펄스드레인 전류		315	A
PD	최대 전력 분산		162	W
TJTSTG	작동 접점 및 저장 온도 범위		-55~+175	°C
RΘJC	열 저항 - 케이스에 연결		0.85	°C/W
RΘJC	열 저항-환경과의 접합		62.5	°C/W

JY09M N 채널 강화 MOS IC TO-220 70V 90A 전력 MOSFET 1

TO220-3 패키지 개요

상징	MM			INCH			상징	MM			INCH
상징	미니	이름	맥스	미니	이름	맥스	상징	미니	이름	맥스	미니	이름	맥스
A	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF			0.098REF
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
