고객들의 가치를 창출합니다. 완전성과 윈-윈.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | JEUNKEI |
| 인증: | ISO9001, CE |
| 모델 번호: | JY13M |
| 최소 주문 수량: | 50 PC (이용 가능한 샘플) |
|---|---|
| 가격: | USD0.8-USD1/PC |
| 포장 세부 사항: | 수출을 위한 한 벌 |
| 배달 시간: | 발주량 /Negotiable에 의존하세요 |
| 지불 조건: | 전신환,, 서양인 조합, 페이팔 |
| 공급 능력: | 달 당 10000pcs |
| 나매: | BLDC 드라이버 MOSFET | 모델 번호: | JY13M |
|---|---|---|---|
| 드레인-소스 전압(P채널): | 40V | 최대 전력 손실: | 2w |
| 펄스용 드레인전류: | 30A | 빠른 전환 속도: | 그래요 |
| 게이트-소스 전압: | ±20% | ||
| 강조하다: | 40V 브러쉬리스 DC 모터 드라이버 MOSFET,브러쉬리스 DC 모터 드라이버 MOSFET 40V,JY13M 브러시리스 DC 모터 드라이버 MOSFET |
||

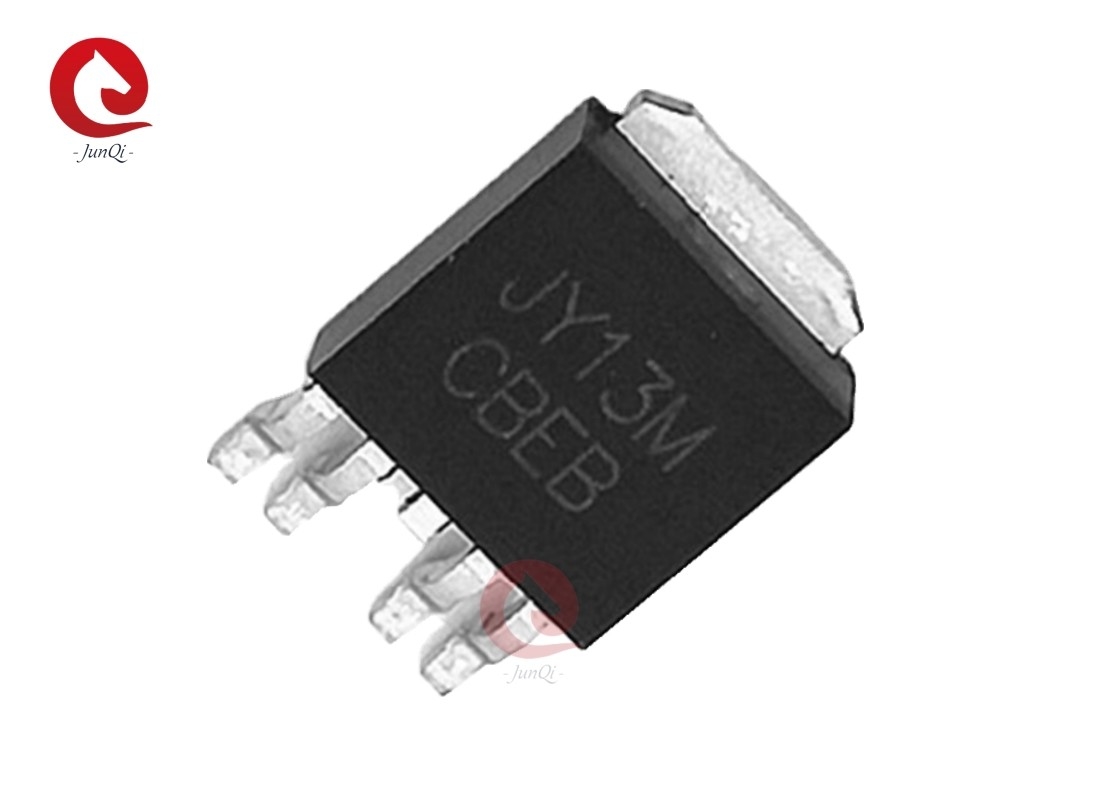

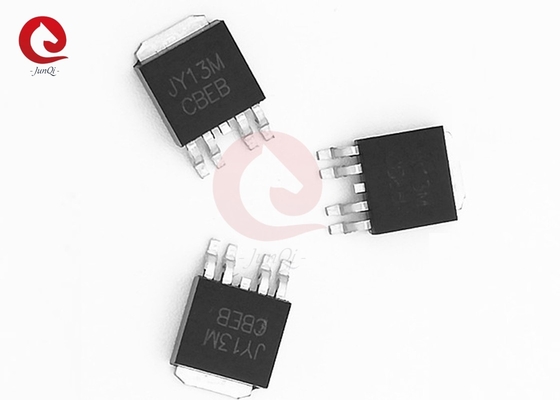

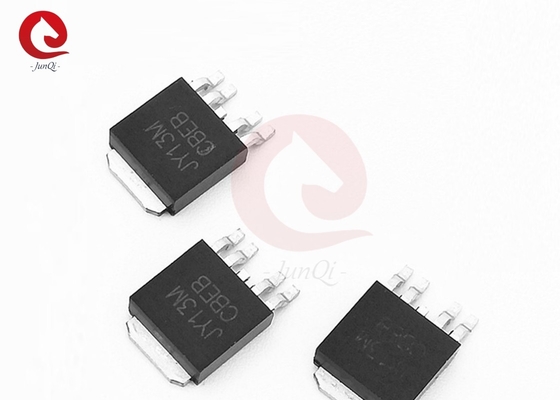

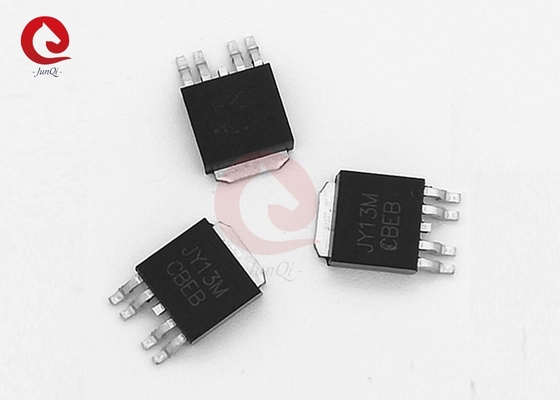

JY13M의 N 및 P 채널 40V MOSFET
일반 설명:
JY13M는 N 및 P 채널 논리 강화 모드 전력 필드 트랜지스터로 우수한 RDS ((ON) 및 낮은 게이트 충전을 제공할 수 있습니다.인버터 및 기타 용도.
특징:
| 장치 | VBR(DSS) | RDS ((ON) MAXTJ=25oC | 패키지 |
| N 채널 | 40V | < 30mΩ@VGS=10V,ID=12A | TO252-4L |
| <40mΩ@VGS=4.5V,ID=8A | |||
| P 채널 | -40V | <45mΩ@VGS=-10V,ID=-12A | |
| <66mΩ@VGS=-4.5V,ID=-8A |
낮은 입력 용량
빠른 전환 속도
핀 구성:
절대 최대 등급 (Ta=25°C)
| 매개 변수 | 기호 | N 채널 | P 채널 | 단위 | |
| 배수 소스 전압 | VDSS | 40 | -40 | V | |
| 게이트 소스 전압 | VDSS | ±20 | ±20 | ||
| 연속 배수 전류 |
Ta=25oC | 난D | 12 | -12 | A |
| Ta=100oC | 12 | -12 | |||
| 펄스드레인 전류 | 난DM | 30 | -30 | ||
| 최대 전력 분산 |
Ta=25oC | PD | 2 | W | |
| Ta=70oC | 1.3 | ||||
| 연결 및 저장 온도 범위 |
TJTSTG | -55~150 | oC | ||
| 열 저항 앙비엔트로 연결 |
RθJA | 10s | 25 | oC/W | |
| 안정적으로 | 60 | ||||
| 열 저항 부하에 연결 |
RθJC | 5.5 | 5 | oC/W |
전기적 특성 (Ta=25°C 다른 표시가 없는 한)
TO252-4L 패키지 설명:
