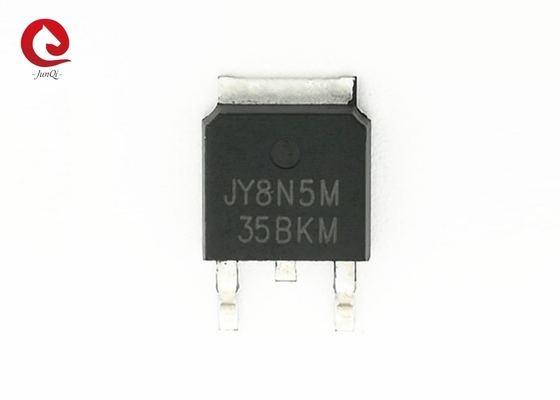

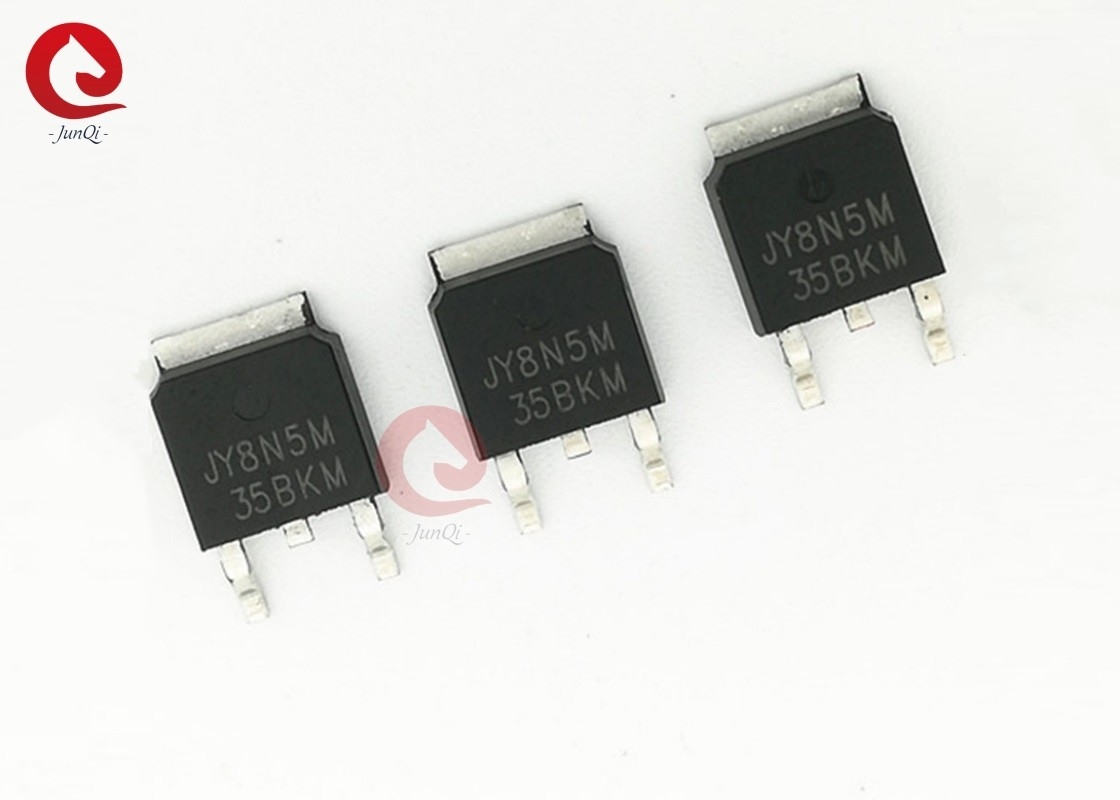

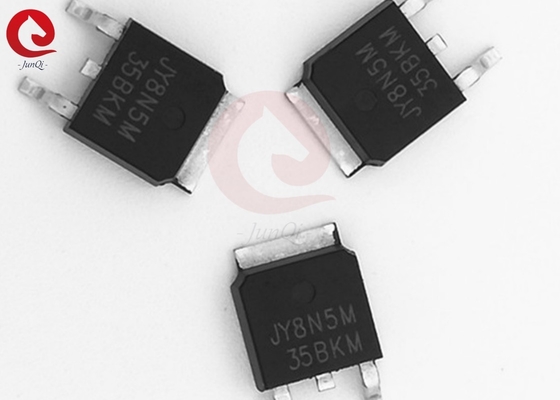

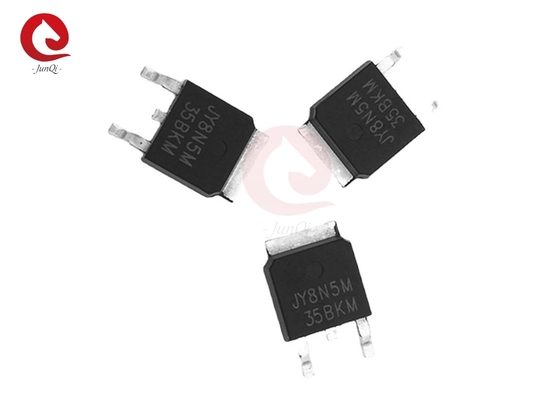

N 채널 증강 모드 전력 MOSFET JY8N5M TO252 고전력 500V 4A 필드 효과 튜브

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	juyi
인증:	ISO9001,CE
모델 번호:	JY8N5M

결제 및 배송 조건:

최소 주문 수량:	50 PC (이용 가능한 샘플)
가격:	USD0.5-USD1/PC
포장 세부 사항:	수출을 위한 한 벌
배달 시간:	발주량 /Negotiable에 의존하세요
지불 조건:	전신환,, 서양인 조합, 페이팔
공급 능력:	달 당 10000pcs

상세 제품 설명

이름:	N 채널 강화 모드 전원 MOSFET	모델 번호:	JY8N5M
종류:	n채널	드레인-소스 전압:	500V
게이트-소스 전압:	±30V	연속 드레인 전류:	8A(Tc=25℃)
펄스용 드레인전류:	30A	최대 파워 분해:	80W
색상:	검은색
강조하다:	높은 전력 증강 모드 전력 모스페트 , 500V 4A 증강 모드 전력 모스페트 , 증강 모드 전원 모스페트 500V 4A

일반 설명:

이 제품은 높은 세포 밀도를 달성하기 위해 고급 평면 처리 기술을 활용하고 고 반복적인 돌풍 등급으로 온 저항을 줄입니다.이 특징들이 결합하여 이 디자인을 매우 효율적이고 신뢰할 수 있는
전원 전환 응용 프로그램 및 다양한 다른 응용 프로그램에서 사용할 수 있는 장치

특징:

● 500V/8A, RDS (ON) =0.75Ω@VGS=10V (Typical)
●빠른 전환 및 역체 회복
● 열 을 잘 분산 시키기 위한 훌륭 한 패키지

응용 프로그램:

● 조명
● 고효율의 스위치 모드 전원 공급 장치

PIN 설명:

N 채널 증강 모드 전력 MOSFET JY8N5M TO252 고전력 500V 4A 필드 효과 튜브 0

절대 최대 등급 (Tc=25°C, 달리 표시되지 않는 경우):

기호	매개 변수		등급	단위
VDS	배수 소스 전압		40	V
VGS	게이트 소스 전압		±30	V
난D	연속 배수 전류	Tc=25°C	8	A
난D	연속 배수 전류	Tc=100°C	4.8	A
난DM	펄스드레인 전류		30	A
PD	최대 전력 분산		80	W
TJTSTG	작동 접점 및 저장 온도 범위		-55~+150	°C
RΘJC	열 저항 - 케이스에 연결		1.56	°C/W

TO-252 패키지 개요:

기호	밀리미터 의 크기		크기는 인치입니다
기호	미네	맥스	미네	맥스
A	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b	0.660	0.860	0.026	0.034
c	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0.483TYP		0.190 TYP
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 TYP
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
Θ	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 TYP		0.211 TYP
