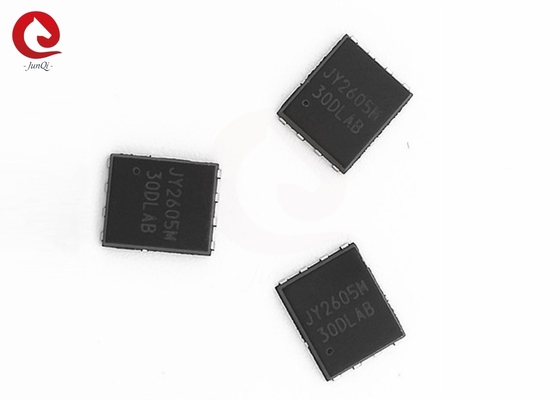

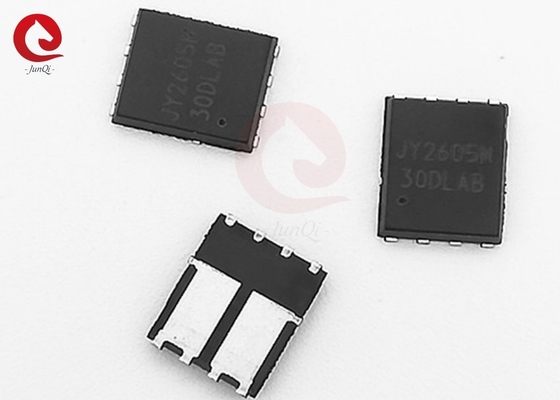

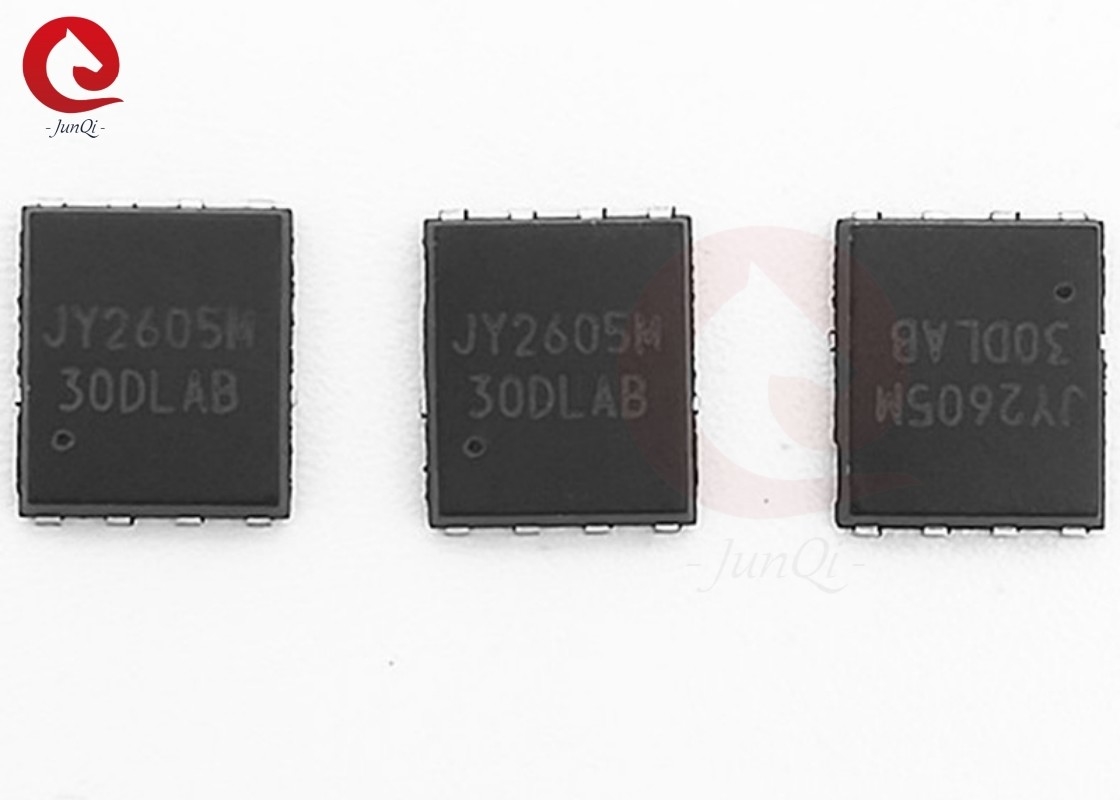

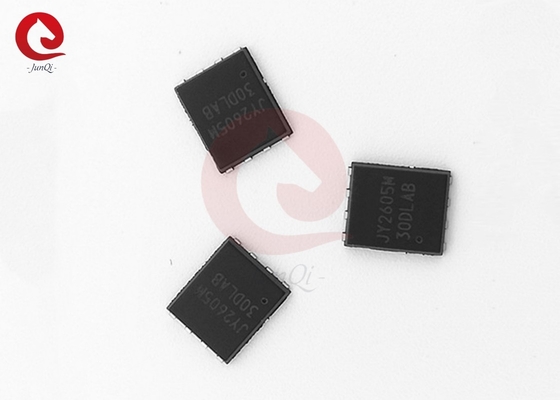

JY2605M 듀얼 N 채널 강화 모드 전원 MOSFET 12V-24V 모터 드라이브 시스템

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	JUYI
인증:	ISO9001,CE
모델 번호:	JY2605M

결제 및 배송 조건:

최소 주문 수량:	50 PC (이용 가능한 샘플)
가격:	USD0.5-USD1/PC
포장 세부 사항:	수출을 위한 한 벌
배달 시간:	발주량 /Negotiable에 의존하세요
지불 조건:	전신환,, 서양인 조합, 페이팔
공급 능력:	달 당 10000pcs

상세 제품 설명

이름:	N 채널 강화 모드 전원 MOSFET	모델 번호:	JY2605M
종류:	듀얼 N 채널	드레인-소스 전압:	60V
게이트 소스 전압:	±20V	연속배수 경향:	50A(Ta=25℃)
펄스 드레인 전류:	185A	최대 전력 손실:	65W
샤피:	사각형	색상:	검은색
강조하다:	듀얼 채널 강화 모드 전력 모스페트 , 12V 증강 모드 전력 모스페트 , 24V 증강 모드 전력 모스페트

일반 설명:

이 제품은 최신 트렌치 처리 기술을 사용하여 높은 세포 밀도를 달성하고 낮은 게이트 충전으로 온 저항을 감소시킵니다.이러한 특징은 결합이 이 디자인을 매우 효율적이고 신뢰할 수 있는 장치에 사용 하 여 전력 전환 응용 프로그램 및 다른 응용 프로그램의 다양한.

특징:

● 60V/50A, RDS (ON) = 14mΩ@VGS (VGS) = 10V (typical)
● 신속 한 전환 및 역체 회복
● 완전히 특징화 된 대산 전압 및 전류
● 열 을 잘 분산 시키기 위한 훌륭 한 패키지

적용:

● 전원 전환 응용 프로그램
● 동시 정렬
● 12V-24V 시스템용 모터 드라이브

PIN 설명:

절대 최대 등급 (Tc=25°C, 달리 표시되지 않는 경우):

기호	매개 변수		등급	단위
VDS	배수 소스 전압		60	V
VGS	게이트 소스 전압		±20	V
난D	연속 배수 전류	Tc=25°C	50	A
난D	연속 배수 전류	Tc=100°C	35	A
난DM	펄스드레인 전류		185	A
PD	최대 전력 분산		65	W
TJTSTG	작동 접점 및 저장 온도 범위		-55~+175	°C
RΘJC	열 저항 - 케이스에 연결		2.3	°C/W

DFN5*6 패키지 설명:

기호	일반
	mm		인치
	미네	맥스	미네	맥스
A	1.03	1.17	0.0406	0.0461
b	0.34	0.48	0.0134	0.0189
c	0.203 BSC		0.0080 BSC
D	4.80	5.40	0.1890	0.2126
D1	4.80	5.00	0.1890	0.1969
D2	4.11	4.31	0.1620	0.1700
D3	1.60	1.80	0.0629	0.0708
E	5.95	6.15	0.2343	0.2421
E1	5.65	5.85	0.2224	0.2303
E2	3.30	3.50	0.1300	0.1378
E3	1.70	/	0.0630	/
e	1.27 BSC		0.05 BSC
L	0.05	0.25	0.0019	0.0098
L1	0.38	0.50	0.0150	0.0197
L2	0.38	0.50	0.0150	0.0197
i	/	0.18	/	0.0070
k	0.5	0.7	0.0197	0.0276
